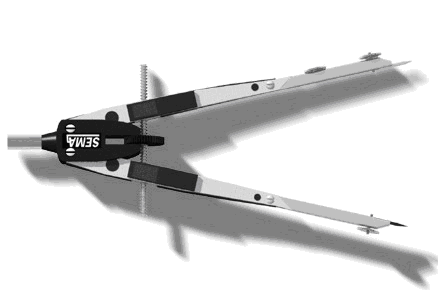

És l’estri més adequat per traçar circumferències i arcs, així com per a transportar longituds.
Està compost de:
·
Els braços
que són dues parts desiguals unides en un dels seus extrems per una
articulació. En l’extrem d’un dels braços hi ha una punta metàl·lica
articulada i graduable en llargada; a l’extrem de l’altre braç hi ha
l’allotjament articulat que permet col·locar-hi la mina o acoblar
diferents accessoris com el portamines, una altra agulla o un adaptador
per a retoladors.
·
La forqueta
que subjecta i protegeix l’articulació dels braços.
·
El mànec
que és la peça fixada a la forqueta i que ens permet agafar-lo i fer el
traç correctament.
Alguns
compassos tenen entre els seus dos braços una rodeta inserida en un
cargol roscat, que fa la funció d'afinar la precessió de l'obertura del
compàs.
Procés a seguir per traçar un arc o una circumferència:
marcar el centre de la corba que es vol traçar.
obrir el compàs a la mida del traçat que es vol fer. Aquesta
obertura es pot fer sobre el bisell d'un regle graduat.
situar
la punta de l'agulla al centre de la corba i agafant el compàs pel
mànec fer-lo girar suaument fins a completar el traçat de la corba.
