Amperímetre
Mesura
la intensitat i l’aparell s'intercala en mig del circuit, connectat en
sèrie, i s'efectua la mesura quan el circuit està tancat o en
funcionament. Si el circuit és de corrent continu, la polaritat del
circuit ha de coincidir amb la de l'amperímetre.

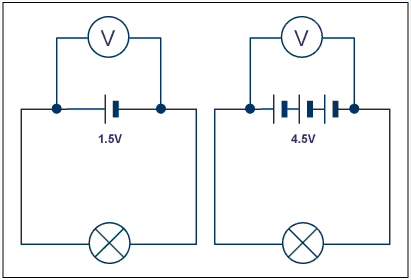

Voltímetre
Mesura
la tensió i cal connectar-lo en paral·lel entre dos punts del circuit
del qual volem realitzar la mesura. Si el circuit és de corrent
continu, la polaritat del circuit ha de coincidir amb la del
voltímetre.
Ohmímetre
Mesura la resistència elèctrica d'un circuit o d'un receptor. Cal
asegurar-se que al circuit no hi hagi tensió ja que la mesura no seria
fiable i es podria deteriorar l'aparell. Es connecta entre els dos
punts del circuit del qual volem fer la mesura
Polímetre o multímetre o tèster
Aparell que permet mesurar diferents magnituds: voltatges,
intensitats, resistències,.. tant en corrent continu com en corrent
altern. Funcionen amb piles i n'hi ha de dos tipus, analògics i
digitals.
Consta dels següents elements:
- Un interruptor general amb les posicions ON - OFF.
- Un commutador per tal de seleccionar el tipus de corrent (continu o altern) que volem mesurar.
- Un selector per escollir la magnitud que volem mesurar (voltatge, intesitat o resistència).
- Uns borns i dos cables terminals per a la connexió de
l'aparell
al circuit.
