A Geogebra obriu el full de càlcul (Visualitza -> Full de càlcul)
Copieu les 30 dades que us corresponen a la columna A de la cel·la A1 a la A30
A la línia d'entrada escriviu GràficDePunts[A1:A30]
Trieu l'eina Allunya i feu clics a la zona gràfica fins visualitzar els punts
Aneu a Opcions -> Configuració -> Zona Gràfica

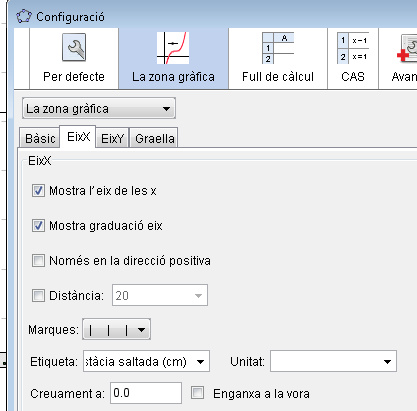

A l'eix X mostreu les opcions
A l'eix Y desmarqueu la casella per tal que no es mostri

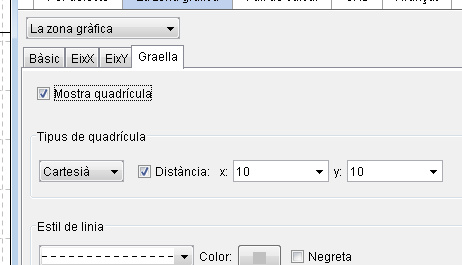

A la pestanya Graella
Feu una valor variable anomenat amplada amb l'eina punt lliscant

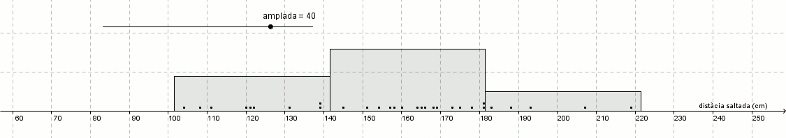

A la línia d'entrada escriviu DiagramaDeBarres[a1:a30,amplada]
Comproveu com fent lliscar la variable ampliada canvia el gràfic
A la cel·la B1 escriviu el text Mitjana i a la cel.la C1 la fórmula =Mitjana[A1:A30]
A la línia d'entrada escriviu MitjanaCentreGravetat=(C1,-10)

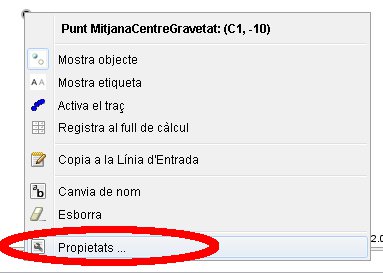

un cop veieu el punt que heu creat feu clic sobre seu i amb el botó dret trieu propietats

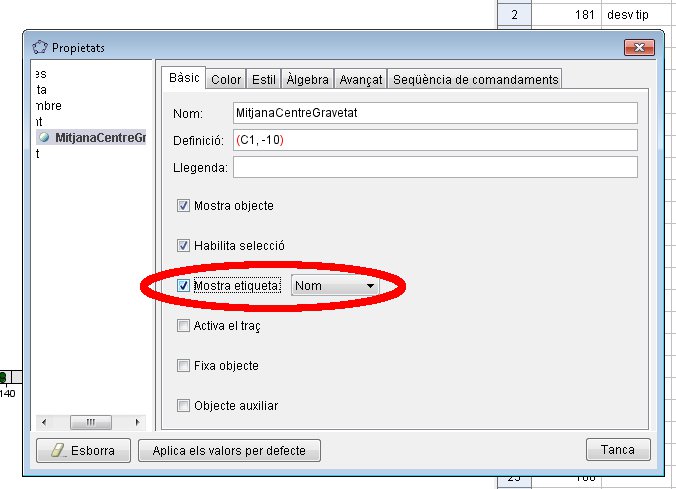

a la finestra de propietats marqueu la casella Mostra etiqueta i el desplegable Nom
A la pestanya color poseu-lo de color vermell (o un altre)
A la cel·la B2 escriviu el text DesviacioTípica i a la cel.la C2 la fórmula =DesviacióEstàndard[A1:A30]
Ompliu les cel·les B4, B5, C4 i C5 així
A la línia d'entrada escriviu MmenysD=(C4, -20)
i també MmesD=(C5,-20)
Amb l'eina segment dibuixeu el segment entre aquests dos punts. Aquest interval conté aproximadament 2/3 de les dades.
i

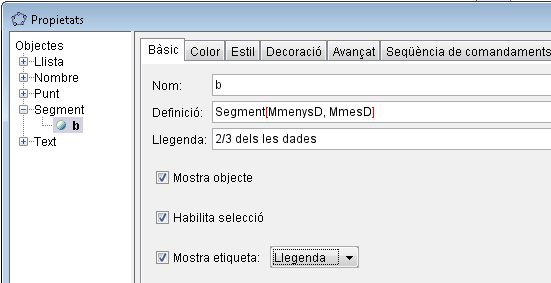

Seleccioneu tot aquest segment i pinteu-lo de color taronja (o un altre)

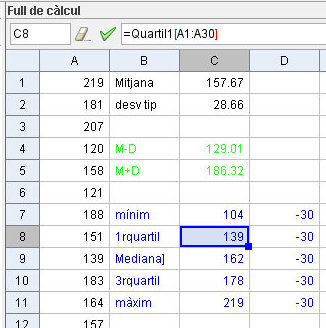

A continuació, calculeu els 5 valors per construir el diagrama de caixa al rang de cel·les B7 a D11
Les fórmules són
=Mín[A1:A30]
=Quartil1[A1:A30]
=Mediana[A1:A30]
=Quartil3[A1:A30]
=Màx[A1:A30]
Ompliu amb -30 la columna D de D7 a D11, seleccioneu C7:D11 i amb el botó dret feu Crear->Llista de punts
Poseu les llegendes dels 5 punts. Dibuixeu 2 segments, l'interior el feu més ample.
Ha de quedar

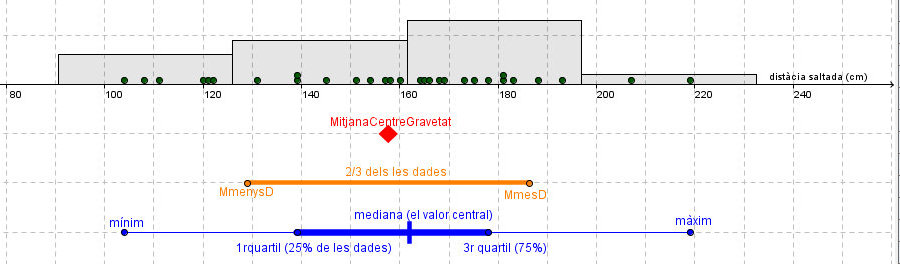

El resultat ha de ser com aquest que també podeu descarregar aquí
Per les dades de partida podeu fer servir els conjunts generats aleatòriament amb el full de càlcul:
