5.7 Registres de l'obra arquitectònica


Per coneixer amb detall una edificació cal recorrer a representacions fetes en dues dimensions.

Per tenir una idea general de l'aspecte d'un edifici hi ha la perspectiva.

Però també hi ha d'altres representacions, a escala, d'una construcció. L'escala és una mesura de proporció que redueix la dimensió real d'una cosa; per exemple, una escala 1:50 vol dir que la mida de cada element expressat al plànol, posem per cas, una finestra, ha de ser, a la realitat, 50 vegades més gran.

PEI: Projecte d'ampliació pel Museu del Louvre, a Paris. A: KERLOW-ROSEBUSH, Computer Graphics for Designers and Artists, 269.

Veurem els diferents tipus de plànols, que és el nom que donem a aquestes representacions, d'un edifici projectat per un grup d'estudiants d'Arquitectura: tota una classe d'estudiants van rèbre l'encàrrec de convertir un magatzem del moll de Palamós, en Museu del Mar; va ser un exercici i el projecte no s'ha construit, però aquest va ser considerat el millor.

Aquest treball es va fer l'any 1996 i els noms dels autors són: Florinda Cumbo, Claudia Farinelli, Xavier Manzanares, Ferran Martín i Beatriu Pujol.
La planta serveix per expresar l'emprempta de tots els elements verticals de l'edifici sobre el terra:

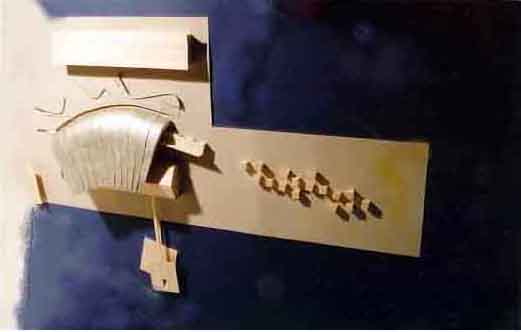

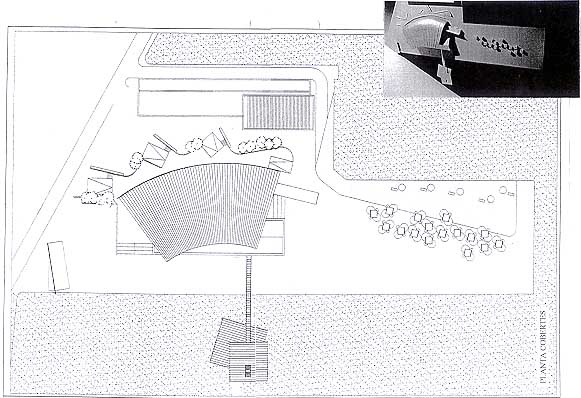

A vegades, com en aquest cas, també hi ha planta de les cobertes: com si veièssim l'edificació a vista d'ocell que vola (el detall de dalt és una maqueta, que veurem més baix en detall):

L'alçat manifesta tots els elements verticals i exteriors d'una part de la construcció (N o S, per exemple):
La secció presenta un tall de l'interior, mostrant-lo també en vertical (de dalt a baix):
Activitat # 27:

Dibuixa la planta de casa teva.

Dibuixa també la planta i la secció de la teva aula de classe; per acabar, fes l'alçat de la façana de l'escola.

Plànol axonomètric de Sant Climent de Taüll, d'Eduard Montané.

 També és possible combinar la planta amb la perspectiva, oferint una visió de l'interior, com si el terra fos de vidre; a l'esquerra hi ha un exemple.

És el que s'anomena una projecció axonomètrica.
Les maquetes són models tridimensionals que serveixen per presentar el conjunt, o part, d'una edificació; avui es poden fer informàticament, com aquesta que nomès existeix a la pantalla de l'ordinador i és una realitat virtual.

I ja acabarem estudiant el Pavelló d'Alemanya, de Mies van der Rohe
