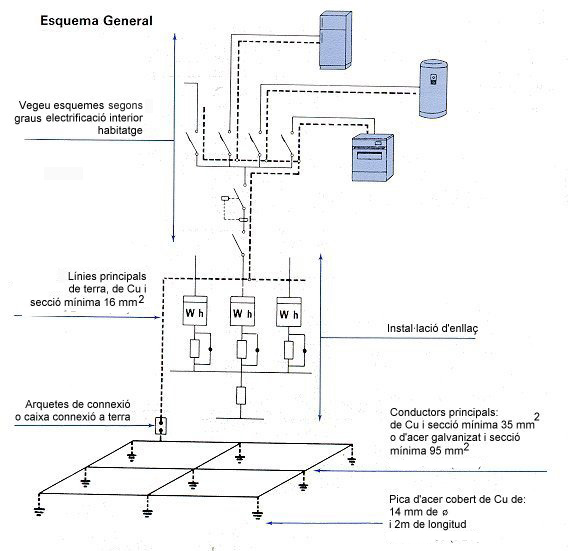

| Instal·lació
de Protecció. Terres. Esquema general |
|
| a)Instal·lant
al fons de les rases de cementació dels edificis, un
cable rígid de coure nu de una secció mínima
de 35 mm2, o un cable d’acer galvanitzat de 95 mm2,
creant un anell tancat en tot el perímetre de l’edifici.
b)
Situant al pati de llum o en jardins particulars de l’edifici
un o varis elèctrodes de característiques adequades.
A
aquesta pressa de terra es connectarà tot el sistema
de tubs metàl·lics accessibles, destinats a
la conducció, distribució i desguàs d’aigua
o gas de l’edifici; tota massa metàl·lica
important existent en la zona de la instal·lació,
i les masses metàl·liques accessibles dels aparells
receptors, quan la seva classe d’aïllament o condicions
d’instal·lació ho demanin.
|
En
tota nova edificació s’establirà una pressa
a terra de protecció, seguint un dels següents
sistemes: |
 |
| Elèctrode |
Resistència
de terra |
| Placa
enterrada |
|
| Pica
vertical |
|
| Conductor
enterrat horitzontalment |
|
| |
|
=
Resistivitat del terreny en W·m |
| |
P |
=
Perímetre de la placa en m |
| |
L |
=
Longitud de la pica o del conductor en m |
|
Les
fórmules del costat ens serviran per a fer un càlcul aproximat
de la resistència de posada a terra d'un edifici.

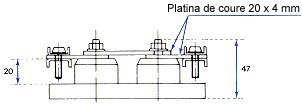

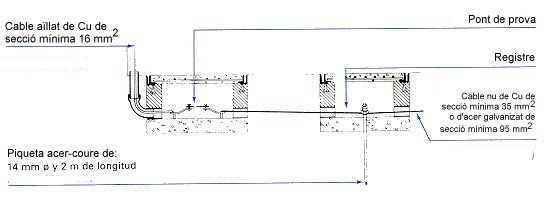

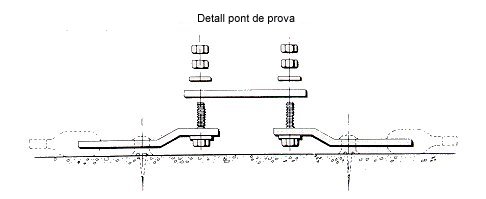

Detalls
constructius
|
 |
 |
 |
Detalls
constructius |
| Seccions
dels conductors de posta a terra |
|
| Estarà
formada per conductors de coure, de la mateixa secció que
la instal·lada pels conductors de protecció, amb
un mínim de 16 mm2 ( MIE BT 018).
Cal tenir en compte que aquesta mai no podrà ser inferior
a la secció de les seves derivacions. |
Línia
principal de terra |
| Totes
les derivacions de la línia principal de terra s'instal·laran
amb conductors de coure, essent la seva secció la
indicada a continuació: |
Derivacions
de la línia principal de terra |
| Secció
dels conductors de fase o polars de la instal·lació
(mm2 ) |
Secció
mínima de la derivació de la línia principal de terra
(mm2 ) |
S <= 16
16 < S <= 35
S > 35 |
S ( * )
16
S/2 |
|
|
2,5
mm2, si els conductors de protecció no formen
part de la canalització d'alimentació i tenen una protecció
mecànica.
|
(*)
Amb un mínim de: |
4
mm2, si els conductors de protecció no formen
part de la canalització d'alimentació i no tenen una protecció
mecànica.
|
|
| La
seva secció serà, com a mínim, de 35 mm2 .
Els conductors seran de coure i en cap cas la seva secció no
serà inferior a la secció de la línia principal de terra a la
qual es connecta. |
Línies
d'enllaç amb terra |
| Tipus
de terreny |
Resistivitat
en W · m |
| Terrenys
pantanosos |
d'algunes
unitats a 30 |
| Llim |
20
a 100 |
| Humus |
10
a 150 |
| Torba
humida |
5
a 100 |
| Argila
plàstica |
50 |
| Margues
i argiles compactes |
100
a 200 |
| Margues
del juràssic |
30
a 40 |
| Sorra
argilosa |
50
a 500 |
| Sorra
silícia |
200
a 300 |
| Terra
pedregós cobert de gespa |
300
a 500 |
| Terra
pedregós nu |
1500
a 3000 |
| Calcàries
toves |
100
a 300 |
| Calcàries
compactes |
1000
a 5000 |
| Calcàries
esquerdades |
500
a 1000 |
| Pissarres |
50
a 300 |
| Roques
de mica i quars |
800 |
| Granits
i gresos procedents d'alteració |
1500
a 10000 |
| Granits
i gresos molt alterats. |
100
a 600 |
|
Resistivitat
aproximada dels diferents tipus de terrenys. |
| |
|
| Transformadors |
|
Seran
les empreses distribuïdores d'energia elèctrica les que determinaran
la necessitat d'instal·lar un centre de transformació
quan així ho determini la previsió de càrregues.
D'acord
amb el vigent R.E.B.T., quan es construeixi un local, un edifici o una agrupació d'edificis,
la previsió de càrregues dels quals sobrepassi els 50 kVA
o quan la demanda de potència d'un nou subministrament sigui
superior a aquesta xifra, la propietat de l'immoble haurà
de reservar un local destinat al muntatge de la instal·lació
d'un Centre de Transformació; la seva situació a l'immoble
ha de correspondre a les característiques de la xarxa de subministrament
aèria o subterrània, s'ha de poder adaptar al compliment de
les condicions imposades pel reglament sobre condicions tècniques
i garanties de seguretat en centrals elèctriques, subestacions
i centres de transformació i ha de tenir les dimensions necessàries
per muntar-hi els equips i els aparells requerits per donar
el subministrament d'energia previsible.
El
local, que ha de ser de fàcil i lliure accés, es destinarà
exclusivament a la finalitat prevista. |

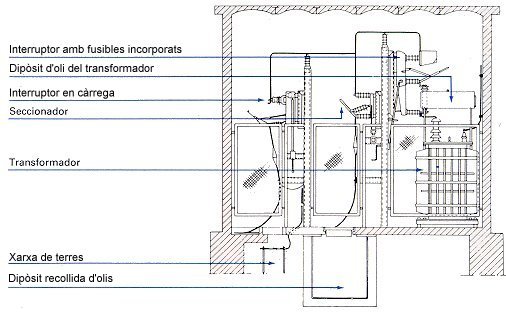

Per
què cal instal·lar un transformador en un edifici
d'habitatges?
La
missió d'un centre de transformació és passar
de la tensió de distribució (25,11, 6 kV) a la d'utilització
400-230 V.
|
| Cada
cas serà objecte d'estudi. Però com a orientació,
s'hauran de preveure, segons la tensió de distribució en M.T.
i les potències previstes, les superfícies i les altures següents: |

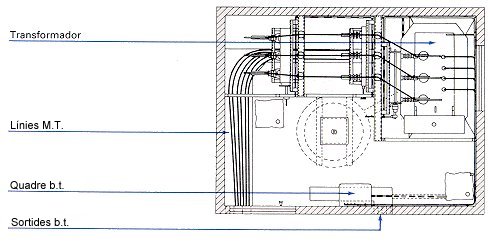

Quin
espai caldrà preveuré? |
Potència
prevista
kW |
Superfície
lliure1
m2 |
Altura
lliure2
m |
| kV |
kV |
PER
A
U <= 10 |
PER
A
10 < U <= 20 |
PER
A
20 < U <= 30 |
PER
A
U <= 10 |
PER
A
10 < U <= 20 |
PER
A
20 < U <= 30 |
| Fins
a 500 |
4,00
x 4,00 |
4,00
x 5,00 |
4,50
x 6,00 |
3,00 |
3,50 |
4,00 |
| De
500 a 1.000 |
4,00
x 5,00 |
4,00
x 6,00 |
4,50
x 7,00 |
3,00 |
3,50 |
4,00 |
| Més
de 1.000 |
Cal
determinar-ho en cada cas |
| |
|
1.-
Superfície sense pilars, columnes, etc.
2.- Altura entre pis acabat i sostre o penjants si n'hi
hagués |
|
 |
 |
| (Recomanació
UNESA 5201 C).
Dimensions màximes dels transformadors de distribució. |
Dimensions
dels transformadors |
Potència
nominal
( kVA) |
Longitud |
Amplada |
Altura |
Fins
a 24 kV
(cm) |
Per
a 36 kV
(cm) |
Fins
a 24 kV
(cm) |
Per
a 36 kV
(cm) |
Fins
a 24 kV
(cm) |
Per
a 36 kV
(cm) |
| Fins
a 100 |
110 |
110 |
74 |
78 |
149 |
162 |
| Fins
a 160 |
114 |
124 |
83 |
85 |
150 |
170 |
| Fins
a 250 |
130 |
135 |
91 |
98 |
162 |
182 |
| Fins
a 400 |
160 |
162 |
102 |
105 |
175 |
190 |
| Fins
a 630 |
160 |
185 |
110 |
115 |
187 |
200 |
| Fins
a 1000 |
199 |
205 |
119 |
120 |
208 |
219 |
|
| |
| (Recomanació
UNESA 5201 C). Pes màxim dels transformadors, segons
la seva potència i el líquid aïllant utilitzat |
Pes
dels transformadors |
| Potència
nominal |
PESOS |
| amb
oli mineral |
amb
líquid aïllant sintètic |
Fins
a 24 kV
(kg) |
Per
a 36 kV
(kg) |
Fins
a 24 kV
(kg) |
Per
a 36 kV
(kg) |
| Fins
a 100 kVA |
790 |
950 |
910 |
1.100 |
| Fins
a 160 kVA |
1.050 |
1.200 |
1.200 |
1.400 |
| Fins
a 250 kVA |
1.400 |
1.600 |
1.600 |
1.850 |
| Fins
a 400 kVA |
1.750 |
2.000 |
2.000 |
2.350 |
| Fins
a 630 kVA |
2.400 |
2.700 |
2.750 |
3.150 |
| Fins
a 1000 kVA |
3.400 |
3.800 |
3.900 |
4.450 |
|
| |
|
