| Instal·lacions
d’enllaç |
|
El
R.E.B.T.
ens defineix que és:
“ Son instal·lacions
d’enllaç les que uneixen la xarxa de distribució
a les instal·lacions interiors o receptores. Es composen
de: l’escomesa o embrancament, la caixa general de
protecció, la línia general d'alimentaciói les derivacions
individuals.”
L’escomesa
serà construïda per l’Empresa subministradora,
sota la seva inspecció i verificació final.
|
Quan
ja sabem la càrrega total prevista per l’edifici,
podem començar a determinar la instal·lació
elèctrica. El primer que farem serà determinar
l’enllaç.
|
| |

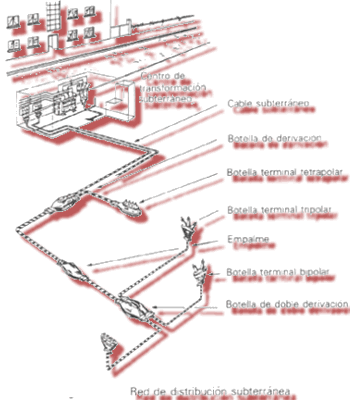

Embrancament.
|
|
Esquemes
del tipus d’embrancaments. |
És
la instrucció MIE BT011 la que ens
la defineix. Es denomina així a la part
de la instal·lació compresa entre la xarxa de
distribució pública i la caixa o caixes generals
de protecció.
En
general es disposarà d’un sol embrancament
per edifici; però, podran establir-se escomeses
independents per a subministres amb característiques
especials. ( un embrancament per cada 160kW de potencia prevista
o per fracció).
Les
escomeses podran ésser aèries o subterrànies.
Els materials emprats i la instal·lació complirà
les prescripcions establertes a les Instruccions MIE BT per
a xarxes aèries o subterrànies de distribució
d’energia elèctrica. |
|
-
La
demanda màxima prevista segons la Instrucció
MIE BT 010. ( El que hem vist a l'apartat anterior)
-
La tensió del subministre.
-
Les densitats màximes de corrent admissibles pel
tipus i condicions de la instal·lació dels
conductors.
-
La caiguda de tensió màxima admissible.
Aquesta serà la que l’Empresa tingui establerta
en el seu repartiment de caigudes de tensió a la
xarxa, per a que la tensió a la caixa o caixes
generals de protecció estigui dins dels límits
establerts pel vigent Reglament de Verificacions Elèctriques
i Regularitat en el Subministrament de l’Energia.
|
El
tipus nombre i naturalesa dels conductors a emprar seran fixats
per les Empreses distribuïdores. Les seccions dels conductors
es calcularan tenint en compte: |
|
 |
Les
formules que permeten el càlcul seran diferents segons
el subministrament sigui monofàsic o trifàsic. (230V/400V)
|
| monofàsic |
trifàsic |
|
|
|
