| VÀLVULES
PNEUMÀTIQUES |
|
| Per
Jordi Jordan |
Però,
a més a més d'aquesta funció podem
aconseguir altres de més sofisticades com el control
precís del cabdal i la pressió que han d’actuar
en un element.
La veritat és que al mercat gairebé
podrem trobar la vàlvula pneumàtica
que ens calgui. A l’hora
de triar una d’específica podrem
fer-ho segons: l’estil, el tipus, el
principi de disseny, el tipus de comandament o accionament,
la funció que desenvoluparà - utilitat -,
la mida o grandària, l’aplicació,...
|
Podríem
dir que la missió principal d'una vàlvula
és la de proporcionar aire
als actuadors. |
| Entendrem
com a funció la varietat de
posicions d’una vàlvula. Trobarem vàlvules
2/2, 3/2, 4/2, 5/2, 3/3, 4/3 i 5/3. El primer número
és el número de les vies (ports)
principals: entrades, sortides i descarregues.
No es tindran en compte els senyals de pilotatge i les alimentacions
externes. El segon valor és
el número de posicions (estats). Una vàlvula
3/2 té tres vies i dues posicions, en repòs
i actuada. |
Ens
interessem principalment la funció i l'aplicació: |
Segons
la funció de la vàlvula tindrem
una aplicació o altra. Per exemple:
la vàlvula d’escapament ràpid, la
de arrancada progressiva / descarrega, la de monitorització,
les vàlvules estàndard – les de potència
-, les de funcions lògiques, les de control i les d’aturada
d’emergència. |
|
|
Vàlvules
de seient. |
|
 |
Són
vàlvules amb un disseny simple i efectiu, molt estanques,
amb un accionament ràpid i efectives alhora de tallar
pressions de subministrament. |
|
Vàlvules
de Corredora. |
 |
És el disseny més estès, totalment
equilibrada i amb una amplia gamma d’estils, mides,
comandaments, muntatges i funciones 3/2, 3/3, 5/2, 5/3,
etc., que les fan aptes per un ampli rang d’aplicacions.

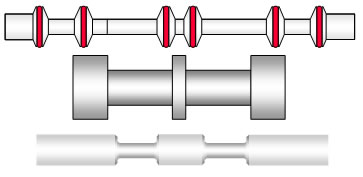

Podem
trobar corredores de diferents diàmetres, sense juntes,
amb juntes dinàmiques ( les estàtiques es
munten el el cos de la vàlvula ).
|
|
Corredores
amb juntes dinàmiques. |
  |
Corredores
sense juntes. |
  |
Corredores
amb juntes estàtiques. |
| |
Altres
tipus de Vàlvules. |
 |

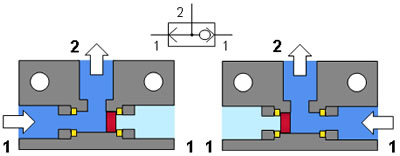

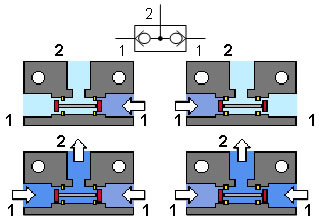

Vàlvula
selectora de Posició.
Funció
lògica O (OR) |
 |
Vàlvula
de simultaneïtat.
Funció
Lògica Y (AND) |
 |

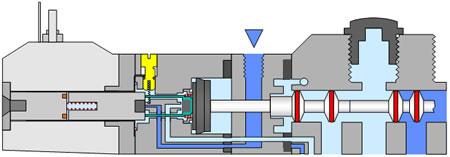

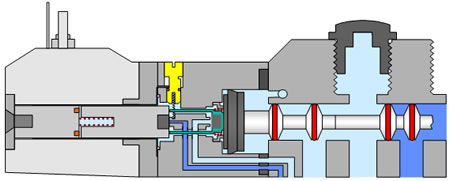

ElectroVàlvules
En
aquest tipus de vàlvules combinem el control elèctric
amb l'accionament pneumàtic. Es a dir el senyal d'entrada
elèctric governa la sortida pneumàtica, constituint
d’aquesta forma l’enllaç perfecte entre
el control electrònic ( autòmats, PC, etc...)
i la potència pneumàtica. |
 |

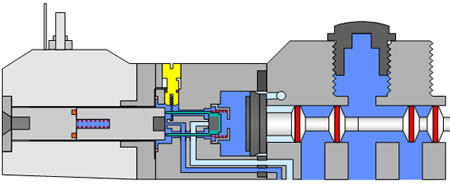

Tot
i que el senyal de control és elèctric, aquest
només mourà l'armadura que permetrà un
pilotatge pneumàtic intern ( l'aire de comandament
s’obté de la pròpia vàlvula) |
 |
També
hi trobarem electró-vàlvules amb pilotatge extern. |
   |
Vàlvules
de purga automàtica
Quan
el nivell d'aigua puja, la boia també ho farà
alliberant-la del circuit. Tant mateix quan no hi hagi pressió
d’aire al circuit, la boia pujarà buidant l’aigua
que contingui el purgador. |
   |
Vàlvules
de purga semiautomàtica
Aqui
només s'alliberarà aigua quan no hagi pressió
d'aire. Quan el nivell d'aigua puja podrem alliberar-la manualment
tot pitjant el tub inferior. |
| |
Altres
elements. |
  |

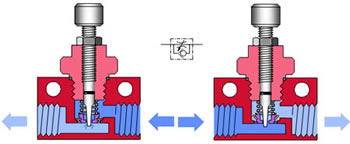

Regulador
de cabdal
Regulador
de cabdal unidireccional. En un sentit l'aire circularà
lliurement mentre que en l'altra restarà regulat. Els
Reguladors tipus BANJO esmunten directament als cilindres
regulant el cabdal a l'escapament. |
 |

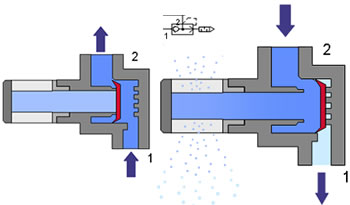

Vàlvules
d'escapament ràpid
Si
el que volem és augmentar la velocitat de resposta
d’un cilindre en la fase d’escapament d’aire,
res millor que instal·lar una vàlvula d’escapament
ràpid.
|
 |

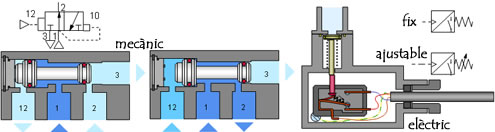

Presostats
Els
emprarem com a transmissors de senyals dèbils o en
temporitzacions pneumàtiques. Quan el senyal de pilotatge
(12) arriba al 50% del seu valor el presostat actuarà.
Quan desapareixerà aquest senyal la corredora tornarà
a la seva posició inicial. En els elèctrics
la pressió de senyal actuarà sobre uns contactes
elèctrics. |
  |
Vàlvules
de Bola
Les
emprarem per habilitat o aïllar una part de la instal·lació.
Permeten un pas suau i eficaç de l’aire. Podem
trobar amb escapament, possibilitant d’aquesta manera
el buidat de part de la xarxa sense afectar-ne a altres. |
