| MÒDUL
PROGRAMABLE ZELIO |
|
| Per
Jordi Jordan |
|
Zelio
– Logic és un petit mòdul programable
ideal per a realitzar automatitzacions sense
que calgui un autòmat de mes prestacions i cost. Cal
entendre’l més com un Relé Programable
que com un autòmat petit. La seva simple programació
i fàcil posada en marxa fa que qualsevol persona el
pugui emprar. |
Quina
podria ser la millor presentacó pel ZELIO?
Doncs el que posa el seu fabricant Schneider Electric a la
pàgina web que li dedica. |
| |
Zelio
logic SR1-B121BD. |
Però
no ens avancem. Primer de tot anem a conèixer
aquest Relé Programable.
|
Per
què aquest mòdul i no altra? Doncs
per què aquest és el que es va subministrar
amb la dotació Autòmat programable BTT01,
Entrenador autòmat programable.
Quina
és la seva filosofia de treball? Facilitar
el cablejat elèctric de solucions intel·ligents.
La seva flexibilitat, i fàcil posada en marxa ens farà
guanyar temps d’implantació i per tant diners.
|
CARACTERÍSTIQUES
CONSTRUCTIVES. (HARDWARE)
1.
Fixacions. Potes retràctils
2. Alimentació a 24 Volts.
3. Pantalla LCD, 4 línies
i 12 caràcters per línia.
4. Borns de connexió amb cargols
(6 entrades digitals)
5. Borns de connexió amb cargols
( 2 entrades analògiques. 0 a 10 V. Sí cal
es podem fer servir com entrades digitals)
6. Botó SUPRIMIR.
7. Boto INSERCIÓ LÍNIA
8. Botons de navegació. (Si
es configuren podrem fer-los servir com a polsadors de
comandament)
9. Botó de SELECCIÓ
i VALIDACIÓ.
10. Botó ESCAPE.
11. Emplaçament per a la Memòria
Externa (EEPROM) o per a la Connexió
a PC (RS232)
12. Borns de connexió dels 4
Relés de Sortida
13. Espai per Etiqueta Identificativa.
|
 |
CARACTERÍSTIQUES
DISPLAY. (HARDWARE)
1.
Visualització de l’estat de les entrades.
( B i C representen entrades analògiques)
2. Visualització mode de funcionament
(RUN/STOP).
3. Visualització d’un paràmetre.
(per defecte dia i hora).
4. Visualització dels estats de
sortida.
5. Visualització dels botons de
control si estan activats (Z1 a Z4)
|
 |
CARACTERÍSTIQUES
CONSTRUCTIVES. (COMPONENTS)
|

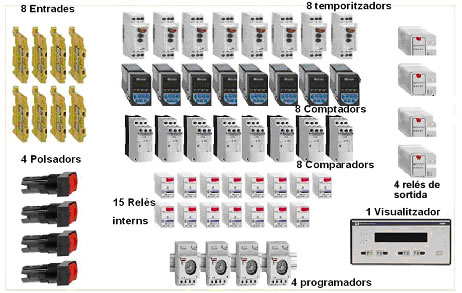

Quins
elements tenim? Amb què podem comptar?
8
entrades digitals, 2 analògiques que podran si cal
configurar-se com a digitals, 4 polsadors (configurables),
8 temporitzadors, 8 comparadors, 8 comptadors, 15 relés
interns, 4 programadors, 4 relés de sortida i un visualitzador. |
 |

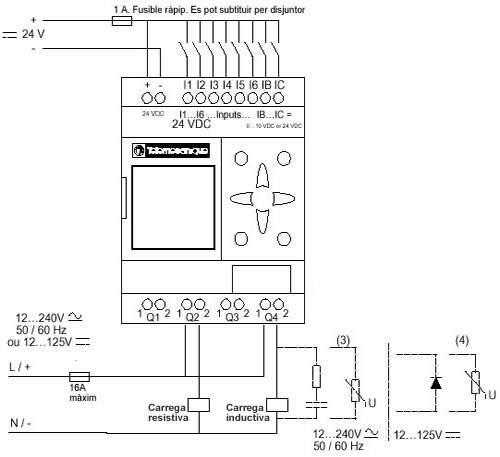

CONNEXIONAT.
ALIMENTACIÓ ZELIO. ENTRADES I SORTIDES TOT - RES.
Alimentació
del Mòdul Programable a 24 Volts.
Nota:
Totes les entrades treballaran en mode digital, fins i tot
les dues que ho poden fer en mode analògic.
|
 |

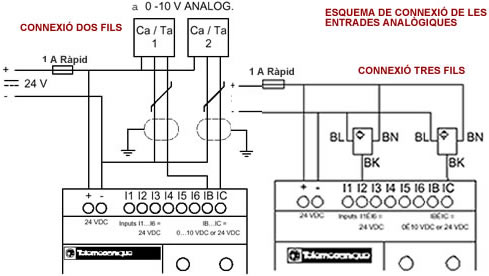

CONNEXIONAT.
ALIMENTACIÓ ZELIO.
ENTRADES
ANALÒGIQUES.
|
| |
Posem
en marxa el ZELIO |
Abans
de res, haurem de recordar quines
són les tecles de funció i de navegació
del Zelio:
|
-
DEL.
Pitjant aquesta tecla esborrarem.
-
INS.
Pitjant aquesta tecla inserirem línies de programació.
-
Sel/Ok.
Per a Validar una Selecció o per accedir a una
Selecció.
-
ESC.
Per tornar a l'estat anterior
-
Quatre
tecles de navegació. Les dues Verticals
també ens serviran per navegar i seleccionar funcions
en el moment de la programació.
|
Després
d’un llarg període en que
el ZELIO ha estat aturat,
o quan el posem en
marxa per primer cop, haurem d’ajustar alguns
paràmetres. Veiem quins:
Selecció
d’idioma: Podem triar entre sis idiomes de
treball, entre ells el castellà.
 |
|
| Per
seleccionar l’espanyol pitgeu
sobre la tecla de navegació |
 |
| Fins
arribar a la posició desitjada,
deprés pitgeu sobre Sel/Ok |
 |
|
 |
| |
|
| Pitjant
la tecla Sel/Ok apareixerà la
següent pantalla |
|
| En
aquesta pantalla les fetxes negres
ens indiquen les opcions disponibles en cada
apartat del menú principal de cofiguració. |
|
| En
ell trobarem els següents apartats configurables: |
|
| REGUL
RELOJ. |
Configurarem
data i hora |
|
PROGRAM. |
En
aquesta pantalla escriurem i podrem visualitzar
el programa d’aplicació. |
| PARAMET. |
Aquí
visualitzarem i podrem modificar paràmetres
del programa. |
| VISU.
|
Visualitza
la informació seleccionada en mode RUN. |
| RUN
/ STOP |
Start/Stop
DEL PROGRAMA. |
| CONFIG. |
Accés a les opcions de configuració: |
| |
-
Password (des d’aquí accedirem a
algunes funcions).
- Idioma (Selecció de idioma).
- Filtro (modificació del rang d’entrades).
- Teclas (selecció de les tecles de navegació).
- Ayuda (validació de l’ajut on-line). |
| BORR.
PROG |
Esborrat
del programa senser. |
| TRANSFER |
Transferència
del programa. |
| PROG.INFO. |
Descripció
de les instruccions de programació. |
|
|
|
 |
 |
 |
 |
| Contrasenya |
Tecles
de navegació com entrades |
Ajut |
 |
 |
|
| Filtre
dels senyals d'entrada |
Selecció
idioma |
|
|
Menú
Configuració
|
Per
seleccionar el password farem servir la tecla Sel/Ok
i les de navegació per introduir
la nova contrasenya. Aquest password impedira l'accés
a: Programa, Fitre d'entrada, Esborrat de Programa,
Tecles de Navegació, i a la transferència
de ZELIO a PC i memòria.
Important:
Si algú introdueix una contrasenya
i no podeu accedir pel seu desconeixement, haureu
d'esborrar-la. Com?
Poseu
el Zelio en Stop. Aneu a la pantalla Config/Contrasenya
i tot seguit Polseu les quatre tecles de funció/navegació
(Z1, Z2, Z3 i Z4) al mateix temps. La contrasenya haurà
desaparegut.
NOTA:
l'equip restarà desbloquejat però haureu perdut
el programa en mèmoria.
|
|
Com
ja hem dit abans les tecles de navegació
podran configurar-se com entrades. Ho podrem fer
des d'aquest menú.
|
 |
| Des
d'aquest menú activarem o desactivarem
l'ajut on-line. |
|
| Des
d’aquesta opció és possible modificar
la constant de temps de les entrades digitals i analògiques
(opció valida només pels Zelio d’alimentació
en corrent continu).
LENT: Amb aquesta opció millorarem
la immunitat de l’equip davant les interferències.
Tanmateix eliminarem l’efecte rebot dels contactes dels
relés.
RAPID: Per a senyals ràpides.
NOTA: La configuració seleccionada serà la mateixa
per a totes les entrades
|
|
| Presenta
la llista dels paràmetres no bloquejats (que
són els que podrem modificar). Veiem el següent
exemple: Aquí, l’usuari
pot modificar: |
 |
-
El valor seleccionat de T1 (Timer)
- El valor seleccionat de C1 (comptador)
- El voltatge de referència de A1 (bloc analògic)
- Els paràmetres del bloc del rellotge nº
1 (canal, data, períodes de temps) |
|
Menú
Paràmetres
|
| Aquesta
opció permet: Visualitzar els valors actuals.
Seleccionar els valores que apareixeran a la 3ª
línia de la pantalla principal. Veiem
el següent exemple: En aquest exemple, podem
visualitzar els valors actuals: |
 |
-
de «T1» timer
- de «IC» entrada analògica
- de «C1» counter |
|
Menú
Visualització
|
| En
mode <RUN> és possible
modificar el valor seleccionat si aquest
no està bloquejat. Podem inserir els
paràmetres de les diferents funcions de tres
maneres diferents: |
 |
Directament
quan seleccionem la funció a la línia de
programa. |
 |
En
la funció diagnòstic. |
 |
Al
menú <PARAMETROS> (només si la funció
no ha estat bloquejada) |
|
Menú
MODE RUN
|
| Permet
esborar el programa senser. Podem posar un password
a la funció. |
 |
A
la imatge del costat veiem com fer-ho en mode <STOP> |
 |
Sí
ho volem fer en mode <RUN>
|
|
Menú
Esborrar
|
| Permet
transferir el programa d'aplicació des
de diferents orígens a
diferents destins. |
 |
De
PC a ZELIO, de ZELIO a Memòria,
de Memòria a ZELIO. |
|
Totes
les possibles transferències s'hauran
de fer des del mode <STOP>,
quan som al mode <RUN> no és
possible transmetré dades..
|
|
Menú
Tranferir
|
 |
Des
d'aquest menú podrem visualitzar l'ajut
de programa instal·lat a la memòria
del ZELIO |
|
Menú
Informació Programa
|
| El
relé Programable ZELIO, forma part de la dotació
BTT01 Entrenador autòmat programable.
En les següents imatges podreu observar com esta executat
aquest entrenador. |

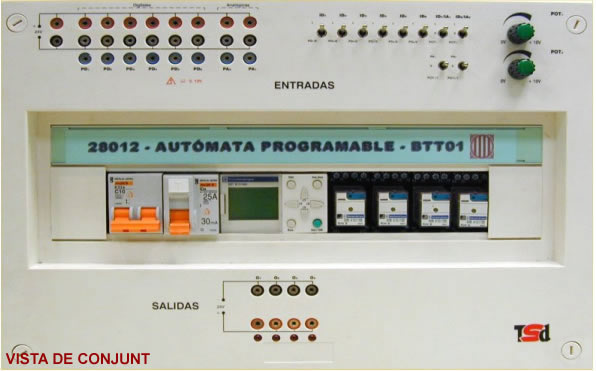

Entrenador
Autòmat programable BTT01 |
|
|

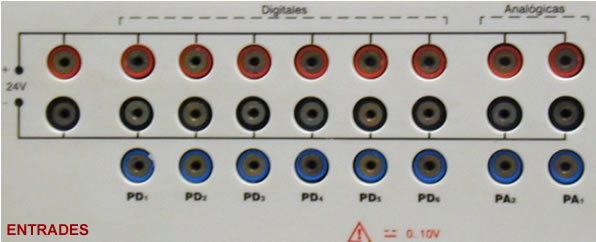

El
mòdul d'entrades incorporà :
- 12
connectors (6 positius - 6 negatius) per a 6 entrades digitals.
PD1 a PD6
-
4 connectors (2 positius - 2 negatius) per a dues borns
entrades analògiques (0 i 10 V) que podran treballar
com a digitals si és que així ho volem.
- 8
connectors per connexionar sondes de tres fils.
|
-

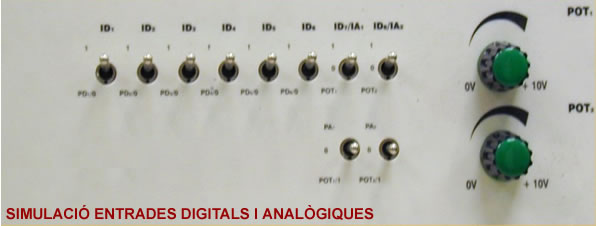

Sis interruptors de dues posicions per tal de poder simular
les entrades digitals sense que calgui connectar captadors
o elements de comandament (polsadors, ...)
-
Dos interruptors de tres posicions per simular les dues
entrades analògiques, lligats a dos potenciòmetres
per tal de simular les variacions de tensió de les
dues entrades analògiques.
-
Dos interruptors de tres posicions per tal de configurar
les dues entrades com analògiques o com digitals.
|

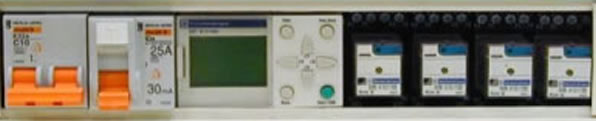

El
mòdul central està format per:
- Un
Interruptor Magnetotèrmic per tal de protegir el
sistema contra sobrecàrregues i curtcircuits.
- Un
Interruptor Diferencial de 30 mA per tal de protegir els
usuaris de contactes indirectes.
- L'autòmat
programable Zelio Logic SR1-B121BD
-
Quatre relés d’activació de les sortides
amb contactes que permeten un pas de corrent electric de
5A
|
Al
mòdul de sortides trobarem:
- 8
connectors (4positius i 4 negatius) per les 4 sortides pilotades
pels relés
- 4
d íodes LED que s'il·luminaran quan les sortides
s'activin
NOTA:
El voltatge a les sortides és de 24 volts. |
| |
Sondes
BTT02. |
Amb
l'equip BTT01, també es subministra
l'equip Sondes BTT02.
Aquest
equipament integra una sonda capacitiva,
altra de inductiva i una darrera d'òptica.
Subministrades per SIDAC, podreu consultar
més informació en la pàgina del fabricant.
Què
podrem fer amb aquestes sondes?....Reviseu la pàgina
anterior.
|
www.sidac.com |
| |
Sonda
CAPCITATIVA |
| Sistema |
Proximitat
a nivell de superfície |
| Tipus
de rosca |
M12
x 1. |
| Abast
nominal |
4
mm. |
| Tipus
de cos |
Recte. |
| Estat
de sortida |
3
fils, PNP |
| Tensió
assignada d’alimentació |
12
~ 24 VDC amb protecció contra la inversió
dels tres fils |
| Límits
de tensió |
10
~ 40 VDC (ondulació inclosa) |
| Ondulació |
<
10% |
| Intensitat
de sortida (le) |
Continua
< 200mA |
| Intensitat
de corrent (lo) |
Sortida
ON < 6,5mA
Sortida OFF < 2,7mA |
| Caiguda
de tensió (Ud) |
<
700 V / 0,5 J |
| Freqüència
màxima de commutació |
500
Hz |
| Led
de visualització |
Si
(Vermell) |
| Retard
de connexió |
<
10 ms |
| Repetibilitat
(R) |
<
5% |
| Histèresi
(H) recorregut diferencial |
1
a 15% de la distància de detecció |
| Temperatura
ambient: |
Treball
-25 a +70 ºC |
| Emmagatzemat
-30 a +80 ºC |
|
Característiques
de la sonda. Número de referència 5965808 |
| |
Sonda
INDUCTIVA
|
| Sistema |
Proximitat
a nivell de superfície |
| Tipus
de rosca |
M12
x 1. |
| Abast
nominal |
4
mm. |
| Tipus
de cos |
Recte. |
| Estat
de sortida |
3
fils, PNP |
| Tensió
assignada d’alimentació |
12
~ 24 VDC amb protecció contra la inversió
dels tres fils |
| Límits
de tensió |
10
~ 40 VDC (ondulació inclosa) |
| Ondulació |
<
10% |
| Intensitat
de sortida (le) |
<
200mA |
| Intensitat
de corrent (lo) |
Sortida
ON < 6,5mA
Sortida OFF < 2,7mA |
| Caiguda
de tensió (Ud) |
<
700 V / 0,5 J |
| Freqüència
màxima de commutació |
500
Hz |
| Led
de visualització |
Si
(Vermell) |
| Retard
de connexió |
<
10 ms |
| Repetibilitat
(R) |
<
5% |
| Histèresi
(H) recorregut diferencial |
1
a 15% de la distància de detecció |
| Temperatura
ambient: |
Treball
-25 a +70 ºC |
| Emmagatzemat
-30 a +80 ºC |
|
Característiques
de la sonda. Número de referència 5965806
|
| |
Sonda
FOTOELÈCTRICA |
| Sistema |
Proximitat
fixa |
| Tipus
de rosca |
M18
x 1. |
| Abast
nominal |
400
mm fixa |
| Tipus
de cos |
Recte |
| Estat
de sortida |
3
fils, PNP |
| Tensió
assignada d’alimentació |
12
~ 24 VDC amb protecció contra la inversió
del tres fils |
| Límits
de tensió |
10
~ 40 VDC (ondulació inclosa) |
| Ondulació |
<
10% |
| Intensitat
de sortida (le) |
Continua
< 200mA (màxima)
Transitòria < 200mA (màxima capacitat
de càrrega 100nF) |
| Intensitat
de corrent (lo) |
sense
càrrega Màx. 20mA |
| Caiguda
de tensió (Ud) |
Màx.
2,5 V a 200mA |
|
Freqüència operativa |
120
Hz, relació llum/foscor 1:2 |
| Led
de visualització |
Si
(Groc) |
| Retard
de connexió |
<
10 ms |
| Repetibilitat
(R) |
<
10% |
| Histèresi
(H) recorregut diferencial |
3
a 20% |
| Temperatura
ambient: |
-20
a +60 ºC |
| -30
a +70 ºC |
|
Característiques
de la sonda. Número de referència 5965807
|
| |
|
