Detectors fotoelèctrics

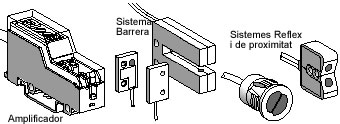

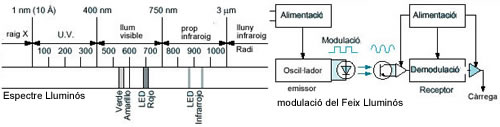

La detecció és efectiva quan l’objecte irromp dins el feix de llum i modifica la quantitat de llum que arriba al receptor. Aquesta modificació es pot detectar directament (bloqueig) o indirectament (reflexió) Tots ells disposen d’un emissor electroluminiscent (infrarojos o llum visible verda o roja) i d’un receptor fototransistoritzat. El corrent que travessarà el diode LED emissor es modularà per tal d’obtenir una emissió de llum polsatoria i insensible al llum ambiental.	Detectors fotoelèctrics: Detectaran objectes o persones mitjançant un feix lluminós. Es componen d’un emissor i un receptor de llum.

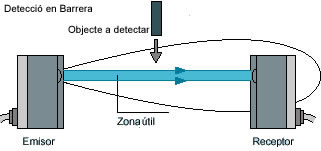

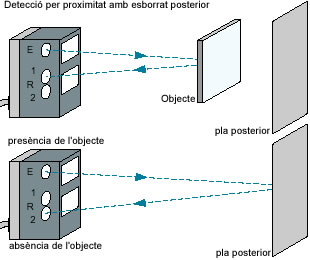

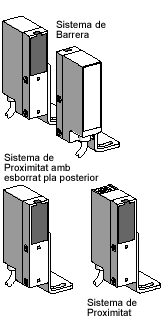

Trobarem detectors fotoelèctrics de: 2 fils amb sortida estàtica. Aquest detectors s’alimentaran en sèrie amb la càrrega. 3 fils amb sortida estàtica PNP o NPN. Aquest detectors solen estar protegits contra la inversió d l’alimentació, sobrecàrregues i curtcircuits. 5 fils amb sortida per relé amb un contacte commutat NO/NT. A l’hora de detectar el senyal treballaran per bloqueig del feix lluminós o per reflexió d’aquest. En el primer quan l’objecte no es troba al mig del feix aquest arriba al receptor, però quan si es troba impedirà la recepció correcta. Treballaran de tres maneres diferents: en barrera, reflex i reflex polaritzat. En el segon cas, per retorn del feix lluminós, en absència de l’objecte el fix no arriba al receptor, ja que no es produeix reflexió. Cosa que passarà quan l’objecte interromprà el feix. Treballaran de dues maneres per proximitat i per proximitat amb esborrat del pla posterior.
