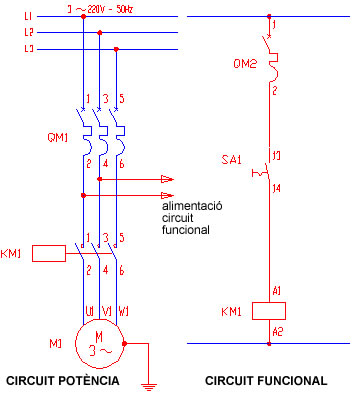

Arrancada d'un Motor Trifàsic mitjançant un Interruptor ON/OFF.

Llegenda:

QM1- Interruptor Magnetotèrmic del Circuit de Potència.
QM2- Magnetotèrmic Circuit de Comandament (Funcional).
SA1- Interruptor.
KM1- Contactor.
M1- Motor.

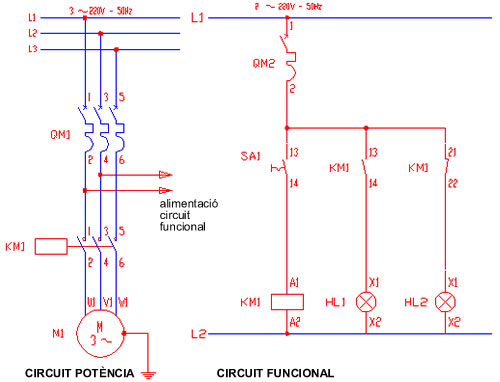

Arrancada d'un Motor Trifàsic mitjançant un Interruptor ON/OFF i senyalització òptica d'Aturada/Marxa

Llegenda:

QM1- Interruptor magnetotèrmic del Circuit de Potència.
QM2- Magnetotèrmic Circuit de Comandament (Funcional).
SA1- Interruptor.
KM1- Contactor.
M1- Motor.

HL1- Làmpada Motor en marxa.
HL2- Làmpada Motor aturat

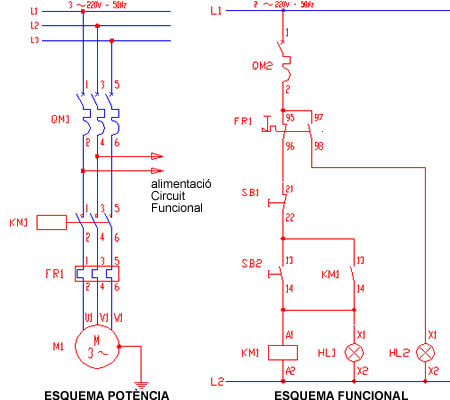

Arrancada d'un Motor Trifàsic mitjançant polsadors Paro/marxa, protecció per Relé Tèrmic i Senyalització Òptica de Marxa i d'actuació de Relé Tèrmic.

Llegenda:

QM1- Interruptor Magnetotèrmic del Circuit de Potència.
QM2- Magnetotèrmic Circuit de comandament (Funcional).
SB1- Polsador d'aturada.
SB2- Polsador de marxa.
KM1- Contactor.
M1- Motor.

HL1- Làmpada Motor en marxa.
HL2- Làmpada Relé Tèrmic.

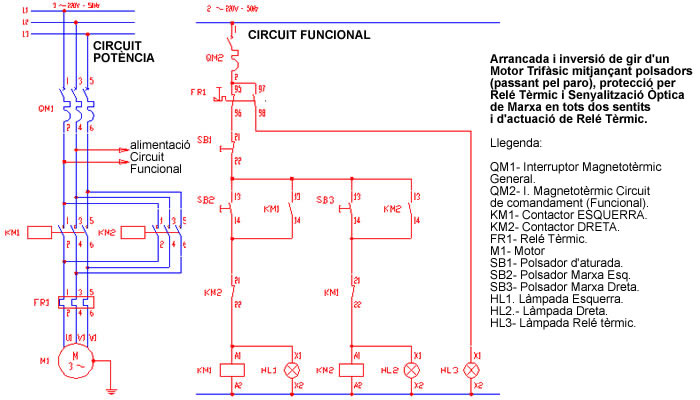

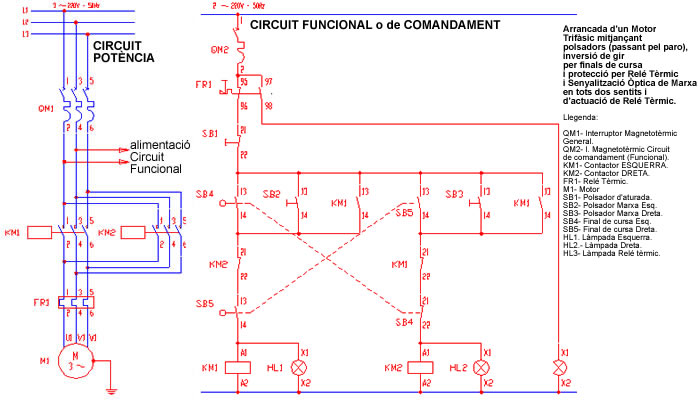

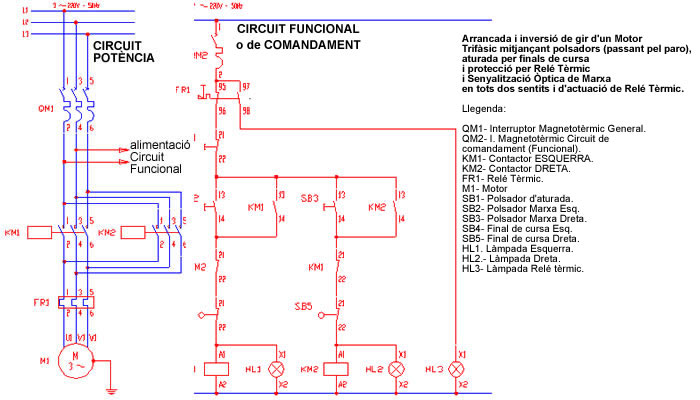

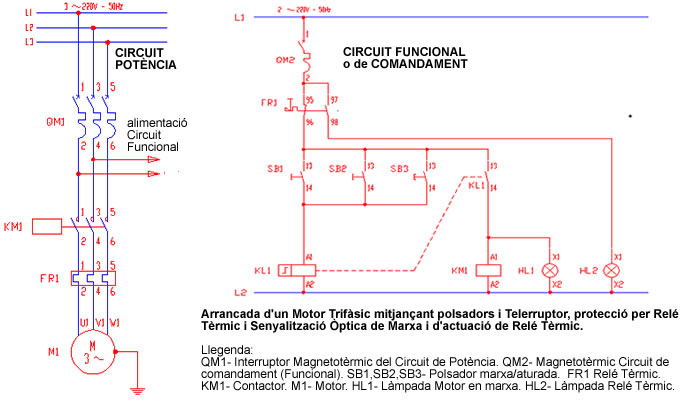

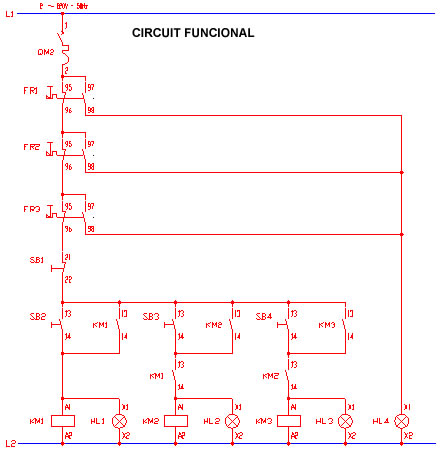

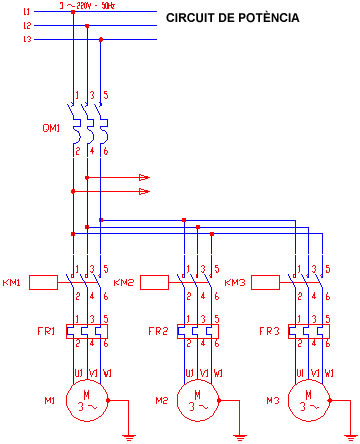

Arrancada en cascada de tres Motors Trifàsics mitjançant polsadors Paro/marxa, protecció per Relé Tèrmic individuals i senyalització òptica de Marxa i d'actuació de Relé Tèrmic.

Llegenda:

QM1- Interruptor Magnetotèrmic General.
QM2- I. Magnetotèrmic Circuit de comandament (Funcional).
KM1- Contactor 1.
KM2- Contactor 2.
KM3- Contactor 3.
FR1- Relé Tèrmic M1.
FR2- Relé Tèrmic M2.
FR3- Relé Tèrmic M3.
M1- Motor 1.
M2- Motor 2.
M3- Motor 3.
SB1- Polsador Aturada.
SB2- Polsador Marxa Motor 1.
SB3- Polsador Marxa motor 2.
SB4- Polsador Marxa motor 3.
HL1. Làmpada Marxa M1
HL2- Làmpada Marxa M2.
HL3- Làmpada Marxa M3
HL4- Làmpada Relé Tèrmic.

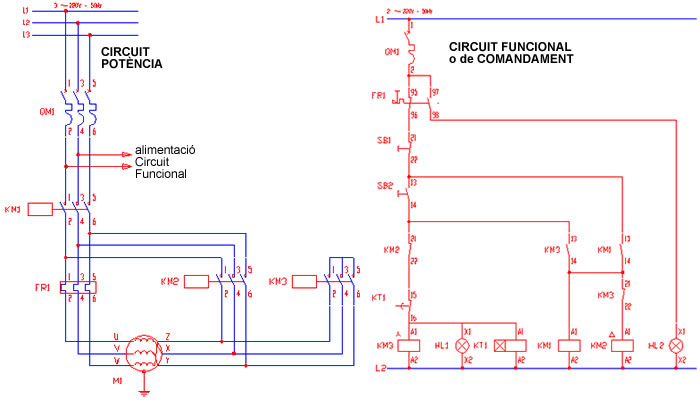

Arrancada d'un Motor Trifàsic en Estrella/Triàngle, protecció per Relé Tèrmic i Senyalització Òptica de Marxa i d'actuació de Relé Tèrmic.

Llegenda:

QM1- Interruptor Magnetotèrmic del Circuit de Potència. QM2- Magnetotèrmic Circuit de comandament (Funcional).
SB1- Polsador d'aturada. SB2- Polsador de marxa.
KM1- Contactor Principal. KM2- Contactor Triàngle. KM3- Contactor Estrella. KT1- Temporitzador. FR1- Relé Tèrmic. M1- Motor. HL1- Làmpada Motor en marxa. HL2- Làmpada Relé Tèrmic.
