PROGRAMANT EL ZELIO. POSTA A PUNT. MODE RUN.
Quan l’aplicació ja s’ha introduït només ens resta efectuar els tests de posta a punt. El primer que haurem de fer es posar el relé programable en RUN. Així doncs anirem a l’opció " RUN/STOP " del menú principal i validarem la posta en RUN. Des d’aquest moment , el relé programable organitza les entrades i les sortides físiques segons les instruccions introduïdes a l’esquema.
1 - Visualització de l'estat de les entrades (B i C entrades analògiques) 2 - Visualització del mode de funcionament (RUN/ STOP) 3 - Visualització d'un paràmetre (p.d. dia/hora només ZELIO amb rellotge) 4 - Visualització de l'estat de les sortides

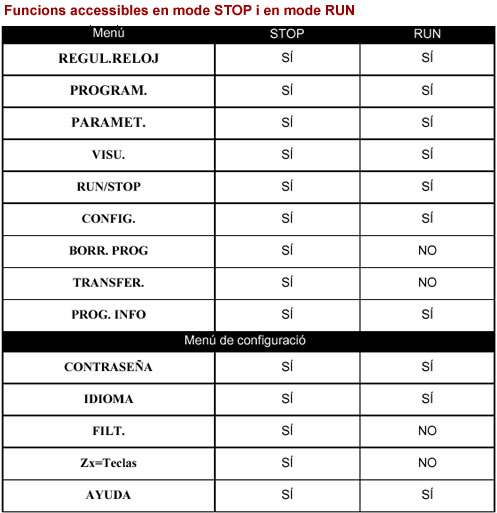

Quan les entrades o les sortides estan activades, apareixen en vídeo invers (blanc amb fons negre). En aquest mode de funcionament parlarem d’utilització dinàmica del Relé. No és podran modificar les línies d’esquema. Els botons DEL i INS no serviran per a res. És possible modificar pàrametres dels bocs de funció. Dins i només dins d’aquests es podrà fer servir el botó SEL/OK
En mode RUN, es disposa de funcionalitats suplementàries. D’aquesta forma, es possible visualitzar els paràmetres dels blocs funció. Podrem visualitzar: 1 - El valor actual i el valor de preselecció d’un Comptador. 2 – L’estat de les entrades i de les sortides d’un Comptador. 3 - El valor actual i el valor de preselecció d’un Temporitzador. 4 - Tots els paràmetres d’un bloc funció Rellotge. 5 - La tensió de referència d’un bloc funció Analògica. 6 - El valor de histèresi d’un bloc funció Analògica. 7 - Els valors mesurats a les entrades analògiques. Per visualitzar només ens caldrà entrar en l’opció PRORAM i posar-se en el bloc desitjat i tot seguit pitjar SEL/OK. Tot seguit ens apareixerà una nova pantalla amb el paràmetres del bloc.	Visualització de Paràmetres.
En mode RUN, es possible modificar en dinàmica el valor de preselecció dels blocs funció, si no estan bloquejats. Podrem modificar: 1 - Modificació del valor de preselecció d’un Comptador. 2 - Modificació del valor de preselecció d’un Temporitzador. 3 - Modificació dels paràmetres d’un bloc Rellotge. 4 - Modificació de la tensió de referència d’un bloc Analògic. 5 - Modificació del valor d’histèresi d’un bloc Analògic. La manera més senzilla es la següent: 1 - Seleccionar " PARAMET " des del menú principal. 2 – Polseu SEL/OK 3 - Trieu el paràmetre desitjat amb els botons Z1 I Z3. 4 - Polseu SEL/OK. 5 - Modifiqueu el valor dels paràmetres amb Z1, Z2, Z3 i Z4 6 – Valideu amb SEL/OK També ho podrem fer seleccionant la unció “ PROGRAM” i tot seguit posant-se en el bloc a modificar tot triant SEL/OK.	Modificació de Paràmetres.
