Informació
sobre el Subministrament de material pel Batxillerat tecnològic
i científic
|
|
Corresponent
a l'expedient 31/00
|
|
|
|

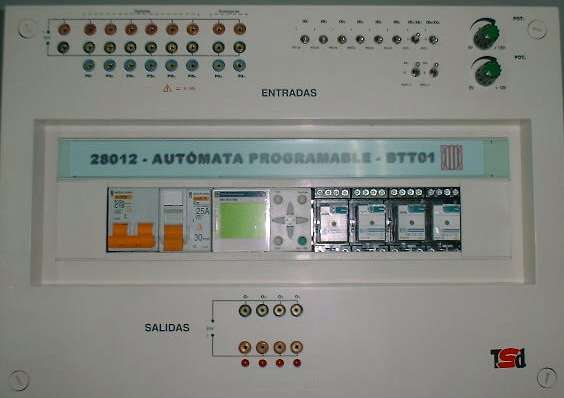

Autòmat
programable BTT01
|
|
CODI:
28012
|
|
Entrenador autòmat programable
|
| |
|
| Les
característiques tècniques son les facilitades pel fabricant.
Qualsevol dubte amb les mateixes, així com en el funcionament, podeu
consultar a l'empresa subministradora. |
|
|
|
|
|
|
Quantitat subministrada:
1
|
| Característiques
generals |
| Marca |
TSD |
| Fabricant |
TECNOLOGIA Y SISTEMAS DIDACTICOS
S.A |
| Model |
Zelio logic SR1-B121BD |
| Subministrador |
TECNOLOGIA Y SISTEMAS DIDACTICOS
S.A |
|
Crta. Vicálvaro-Rivas
Km. 3,300 |
|
28052 Madrid |
| Tel. |
917 768 711 |
| Fax. |
917 763 218 |
| e-mail |
tsd@spa.es |
| web |
www.tsd.es |
|
|
|
| Característiques
funcionals |
|
| L’autòmat permet
obtenir unes sortides a un nivell de tensió de 24V aplicades a càrregues
- relé en funció d’unes entrades i de l’estat programable,
mitjançant l’autòmat Zelio logic SR1-B121BD.
L’equip permet experimentar
l’automatització des del punt propi, en entorns tant industrials
com de la llar i lligat a d’altres disciplines curriculars com la pneumàtica,
l’electrònica, l’elèctrica. També permet a l’alumne/a
el treball amb paràmetres com el temps i la simulació de
tasques domòtiques (alarmes, estalvi energètic, il·luminació,
calefacció, accionament de portes i persianes, control) i diverses
tasques de caràcter industrial (el comandament i el control de processos).
És integrat en una
caixa de plàstic de doble aïllament per raons de seguretat
i per a la seva fàcil manipulació, transport i observació |
| |
| Característiques
tècniques |
|
|
-
Cable de connexió a xarxa
CA 220V amb pressa de terra
|
-
Interruptor general amb diferencial
de 30 mA. Merlin Gerin 15242, i interruptor magnetotèrmic Merlin
Gerin 12858.
|
-
Font d’alimentació amb
connexió externa de 220V CA, 50 Hz i sortides de 24V CC i intensitat
de 1A curtcircuitable.
|
-
8 entrades digitals de simulació
accessibles mitjançant interruptors tipus PNP.
|
-
2 entrades analògiques
configurables (B, C) accessibles mitjançant interruptors i potenciòmetres
de 0 a +10V.
|
-
Possibilitat de connexió
per a alimentació CC externa de 24 V.
|
-
8 entrades tipus PNP per a connexió
de perifèrics digitals (inductiu, capacitiu, fotoelèctric,
etc.) amb alimentació de CC externa de 24V.
|
-
2 entrades per a la connexió
de perifèrics analògics amb alimentació de CC externa
de 24V.
|
-
4 sortides connectades a relés
RXN21E11BD amb diodes LED associats a cada sortida i connectors amb femelles
de 2 mm de diàmetre per a la sortida d’actuadors exteriors (pneumàtics,
elèctrics,…).
|
-
4 adaptadors de 2 mm a 4 mm,
dos vermells i dos negres
|
-
Serigrafia indicant les funcions
sobre la caixa..
|
-
Autòmat programable Zelio
logic SR1-B121BD a 24V DC amb 8 entrades i 4 sortides digitals a relé
de 5A. Incorpora:
|
-
Visualizador LCD 4 línies
de 12 caràcters:
-
Visualització de l’estat
de les entrades.
-
Visualització de l’estat
de posada en marxa (RUN) o de parada (STOP).
-
Visualització d’un paràmetre:
dia i hora per defecte.
-
Visualització de l’estat
de les sortides.
|
-
Tecles de:
-
Suprimir.
-
Inserció de línia.
-
Selecció i validació.
-
Navegació o desprès
de la configuració polsador Z.
-
Tecla de fugida (Esc).
|
-
Mitjançant el visualitzador
i el teclat es possible la introducció i modificació del
programa, l’estat de les senyals d’entrada/sortida, l’estat dels elements
comptadors i temporitzadors,… en el mateix controlador i de fàcil
aprenentatge.
|
-
Emplaçament memòria
de seguretat i cable de connexió a PC/Mòdul lògic
|
-
8 blocs funció temporitzador,
cadascú admet 8 tipus diferents de parametratge
|
|
|
-
8 blocs funció analògica,
cadascú admet 7 tipus de comparadors diferents en el parametratge.
|
-
4 blocs funció rellotge,
cadascú disposa de 4 canals
|
Disposa d’un interfície
i software de programació que treballa amb entorn Windows, adequat
per a la programació de l’autòmat mitjançant un PC
compatible, i que permet imprimir els programes dissenyats.
|
-
Software Zelio Soft (inclòs
en un CD-ROM)
-
Afavoreix la introducció
d’esquema de control.
-
Permet la simulació de
qualsevol programa i la seva verificació abans d’introduir-lo a
l’autòmat.
-
Permet simplificar la instal·lació.
|
-
Cable de connexió al
mòdul PC de 1,8m..
|
-
Dimensions (mm): 390x275x130
|
|
|
|
|
|
| Documentació |
-
Manual d'us i instal·lació
|
-
Manual d'utilització
del software
|
-
Guia didàctica amb exercicis
resolts
|
|
| Garantia |
-
Durada: 1 any contra tot defecte
de fabricació.
-
Subministrament de recanvis
i assessorament tècnic: 5 anys
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
