Conjunt d'instrumentació electrònica BTE03

CODI: 24018

Oscil·loscopi analògic + Generador de Funcions + Complements

Las característiques tècniques son les dades del fabricant, i que per tant, el material subministrament ha de complir. Qualsevol dubte amb les característiques tècniques i de funcionament podeu consultar a l'empresa subministradora.

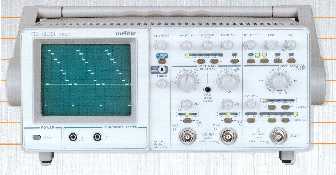

Oscil·loscopi analògic                                                          Quantitat subministrada: 1

Característiques generals

Marca  METRIX Fabricant  METRIX Model OX 803BS Subministrador Chauvin Arnoux Ibérica S.A. c/ Roger de Flor 293 08205 Barcelona Tel. 934590811 Fax. 934591443 e-mail comercial@chauvin-arnoux.es

Característiques tècniques

ample de banda de 40 MHz Base de temps des de 200 ms fins a 50 ns/cm Funció d'escombrat retardat (Delay). Tensió d'entrada màxima ± 400V  Magnificador x l0  Sensibilitat 1 mV a 20V/div. lmpedància d'entrada 1 MOhm  ± 1%    / 25 pf Entrada eix Z.  Opció de sortida RS232.  Mesures 435 x 330 x 163 mm  Pes 6,3 Kg

Modulació de l'intensitat de la traça.

Disposa de funció AUTOSET (localització ràpida de la senyal)

Trigger per font alternada (ALT), que permet sincronitzar Trigger respecte als dos canals, visualitzant correctament ambdues senyals.

Entrada de test de components.

Equip controlat mitjançant microprocessador.

Conforme con la norma CEI 1010-1 Categoria II, 400V.

Subministrat amb dues sondes i un manual d'instruccions

Generador de Funcions                                                              Quantitat subministrada: 1

Característiques generals

Marca Chauvin Arnoux Ibérica S.A Fabricant  Chauvin Arnoux Ibérica S.A Model  CA 950  Subministrador Chauvin Arnoux Ibérica S.A c/Roger de Flor 293 08205 Barcelona Tel. 934590811 Fax. 934591443 e-mail comercial@chauvin-arnoux.es Característiques tècniques

Formes d'ones sinusoïdals, triangulars, rectangulars, quadrades, TTL/CMOS, sinusoïdal deformada, rampa i impuls.

Rangs de freqüència escalonats (en 7 dècades) des de 0,02 Hz fins a 2 MHz

Ajustament fi de cada rang de 0 fins al màxim del rang, mitjançant potenciòmetre graduat

Indicació de freqüència mitjançant freqüencímetre digital (Display de LEDs de 4 xifres).

Precisió: 4 punts ± 1 punt (± 8% fons escala).

Sortida de tensió en càrrega (50 Omhs) :10 Vpp. En circuit obert 20 Vpp

Distorsió màxima < 1 % de 0,2 Hz fins a 100 kHz

Control de la simetria de l'ona i de l'offset

Atenuació de la sortida variable

Offset CC variable contínuament ( >10V circuit obert i > + 5V a 50 Ohms) i sortida TTL independent d'amplitud fix. Estat baix < 0,4V Estat alt > 2,4V

Temps de pujada <  40 ns

Impedància de sortida: 50 Ohms ± 5% ó 600 Ohms + 5%

Identificació clara dels selectors de magnitud i dels connectors de puntes de prova i d'accessoris.

Fusibles de protecció estàndards en el mercat

Protecció de la sortida contra curtcircuits

Alimentació 220V CA ó 240V CA, 100 V CA ó 120V CA

Normativa IEC-1010

Amplitud

> 20 Vcc circuit obert  > 10 Vcc en 50 Ohms

Sensibilitat

Escala Display  Unitat  100 mV x 1 0 9999 Hz x 100  9999 Hz x 1 k  99,99 kHz  x 10k 99,99 kHz  x 100k 999,9 kHz  300 mV  x 1M  4,000 MHz

Generador d'escombrat intern, amb entrada VCF per a regulació exterior

Intern/Extern  Des de 0,5 Hz (període de 2s) fins a 50 Hz (període de 20 ms), variable contínuament  Tipus d'escombrat  Lineal  Amplitud d'escombrat  Variable des de 1:1 fins a 100:1  Escombrat extern  Connector BNC VCF IN  lmpedància d'entrada  10 kOhms

Freqüencímetre

Rang de freqüències Des de 2 Hz fins a 4MHz (extern)  Visualització  Display de 4 dígits Sensibilitat  Rang kHz:   100 mV Rang MHz:  300 rnV lmpedància d'entrada 1 MOhm ± 1,5% ± 25 pF Tensió d'entrada màxima 150 Vcc  Base de temps 3,579545 MHz  Precisió  Error de base de temps + 1 punt

Complements

Per l'oscil·loscopi

Dues sondes un cable d'alimentació el manual d'instruccions en castellà

Per el generador de Funcions

Un cable BNC/BNC un cable d'alimentació un fusible de recanvi  el manual d'instruccions en castellà
