Suggeriment per a l'ampliació i millorament de l'autòmat programable

Autòmat programable BTT01


El Centre de Documentació i Experimentació en Ciències i Tecnologia del Departament d'Ensenyament, li plau informar sobre el treball del professor Joan Verdaguer i Codina, sobre una proposta de millorament i d'aprofitament de l'equip BTT01 disponible com a dotació de l'aula de tecnologia

En Joan Verdaguer i Codina treballa a l'IES Menendez i Pelayo de Barcelona. Per qualsevol consulta amb ell, podeu comunicar:  jverdag4@pie.xtec.es


































































Aquesta proposta pretén:

  • Recordar al professorat que cada relé té quatre sortides de les quals tan sols s'ha n'aprofita una
  • Orientar el professorat de l'àrea de tecnologia per tal d'aprofitar les altres tres sortides de cada relé
  • Informar sobre la possibilitat de mecanitzar, cablejar i posar en marxa aquesta modificació

A les fotografies següents podreu veure l'ampliació feta, per tal d'aprofitar el potencial de tot l'equip

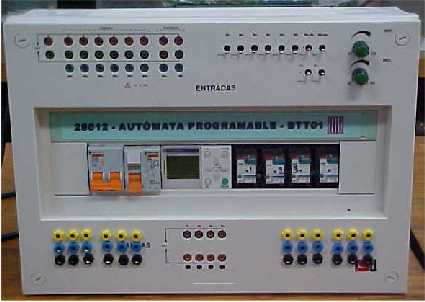

Foto 1

vista general del muntatge acabat

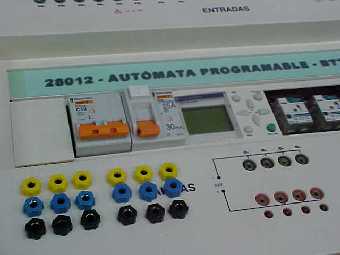

Foto 2

Aquí es pot veure la situació de les sortides dels reles 1 i 2

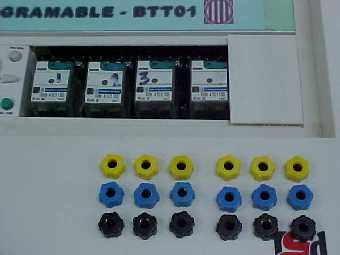

Foto 3

Aquí es pot veure la situació de les sortides dels reles 3 i 4
Notes tècniques:

  • Les connexions elèctriques estan fetes de tal manera que:
    • els contactes groc i blau estan en la posició de contacte tancat, en repòs
    • blau i negre es relè activat, blau groc contactes oberts i blau negre contactes tancats
  • Les connexions dels reles als contactes exteriors estan fetes amb un cablejat normal
  • Això permet que a l'accionar cadascun dels quatre reles, accionar quatre circuits al mateix temps.

Pot haver certa complicació per fer tants forats, per tant, el professor autor ha fet una plantilla per tal de facilitar la mecanització a la caixa de l'autòmat i que podeu demanar-li

Per qualsevol consulta no dubteu en consultar

Esperem que aquesta solució pugui permetre fer aquells muntatges que per falta de connexions exteriors no es podien fer ...
