MOTOR ELECTRICO

MOTOR ELÈCTRIC

FUNCIONAMENT:

Comencem mirant el disseny global d'un motor elèctric DC simple de 2 pols. Un motor simple té 6 parts, que són les següents:

Una armadura o rotor.
Un commutador.
Escombretes.
Un eix.
Un imant de camp.
Una font de DC.

Un motor elèctric està composat d'imants: un motor els utilitza per crear moviment. Si es coneix un imant, es coneix la llei fonamental de tots els imants: Càrregues oposades s'atrauen i iguals es repel·leixen. Així que si té dos imants amb els seus respectius extrems com són nord i sud, llavors l'extrem nord s'atraurà amb el sud.

D'altra banda, l'extrem nord de l'imant repel·lirà l'extrem nord de l'altre (i similarment el sud repel·lirà el sud). Dins d'un motor elèctric aquestes forces atraients i repel·lidores creen moviment rotacional.

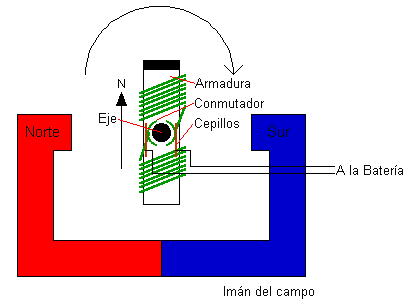

En el diagrama es poden observar 2 imants en el motor: l'armadura (o rotor) és un electroimant, mentre l'imant de camp és un imant permanent (l'imant de camp també pot ser un electroimant, però en els motors més petits no estalvia energia).
