I. El riu
1. El riu Llobregat

1. En un mapa físic del Baix Llobregat ubica la posició de St. Vicenç dels Horts i assenyala les rieres de Torrelles i Cervelló, a més del torrent Claverol i el torrent Parellada.

2. Demana les dades de temperatura i precipitació corresponents als mesos de l'any obtingudes de l'estació meteorològica que hi ha al carrer de Sant Miquel (pots posar-te en contacte amb la regidoria de Medi Ambient de l'Ajuntament de Sant Vicenç dels Horts), i col·loca-les a les taules següents:

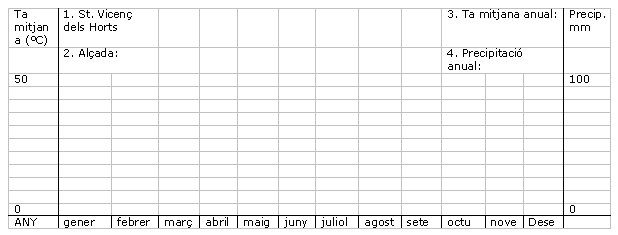

- Elabora, amb aquestes dades, un diagrama ombrotèrmic que representi el clima que tenim a Sant Vicenç dels Horts.

- Determina els mesos corresponents:

- al període sec:

- al període humit:

- Fes un comentari del diagrama anterior.

3. Elabora un perfil topogràfic de la vall baixa del riu Llobregat a l'alçada de Sant Vicenç dels Horts, agafant com a punts A i B el Puig Castellar i el Puig Olorda. Per a l'elaboració del perfil podeu emprar el mapa de l'ICC 1:50.000 del Baix Llobregat.

Podeu seguir aquestes instruccions:

1. Traçar una línia entre dos punts d’un mapa (A-B), que abasti la zona de la qual es vol realitzar el perfil topogràfic.

2. Situar un full en blanc sobre la línia A-B i marcar les interseccions de les corbes de nivell, tot anotant-hi les altituds que donen cadascuna de les corbes de nivell (És important que quan es marquin sobre el full en blanc les interseccions de les corbes de nivell amb la línia A-B, s’assenyalin també de manera visible elements com: rius, cims, cotes d’altitud, poblacions i qualsevol altre element geogràfic que destaqui).

3. En un full de paper mil·limetrat, traçar a la part inferior una línia (X) d’igual longitud que la que s’ha marcat damunt el mapa.

4. Traçar una línia perpendicular (Y) a l’eix vertical (X), en el seu límit esquerre.

5. Indicar en aquest eix vertical (Y), l’escala d’altituds. A l’hora de marcar-la s’han de tenir en compte l’altitud màxima i la mínima de les que s’han anotat en el punt 2.

En establir l’escala d’altituds s’ha de tenir en compte: a. Anotar les altituds màxima i mínima presents a la línia A-B a l’eix Y. b. Graduar l’eix Y emprant els mateixos intervals que hi han entre les corbes de nivell del mapa topogràfic (20 m). c. Si l’escala vertical d’un perfil és igual a l’escala horitzontal obtindrem un perfil que s’ajusta perfectament a la realitat del relleu però, ben just permetrà veure les característiques del relleu. És per aquest motiu que l’escala de l’eix Y ha de ser més gran que l’escala de l’eix X (la del mapa). Per exemple en un mapa d’escala 1:50.000, l’escala de l’eix horitzontal (X) serà la mateixa, mentre que la de l’eix vertical (Y) hauria de ser 2 vegades més gran, és a dir d’una escala 1:25.000. Aquesta relació entre l’escala vertical i l’horitzontal es coneix amb el nom d’exageració vertical. d. Anotar sota l’eix de coordenades tant l’escala vertical com l’horitzontal.



6. Traslladar les dades del full en blanc al full mil·limetrat, a l’eix horitzontal (X).

7. Traçar des de cada punt de l’eix horitzontal (X), una línia discontínua fins l’altura corresponent en l’eix vertical (Y) i marcar-ho amb un punt.

8. Unir els punts amb una línia. D’aquesta manera s’obté un gràfic que es correspon amb el perfil topogràfic de la secció del plànol marcada per la línia AB.
