ELEMENTS DE LA XARXA LOCAL
Els elements necessaris per a una xarxa local són els ordinadors, els routers, els concentradors i el cablejat.
ORDINADORS
L'ordinador principal de la xarxa s'anomena Argo1 i es caracteritza per tenir:
Un processador Intel Pentium III 450 MHz amb un mínim de 64 Mb de memòria
RAM
Un monitor color de 15" tipus SVGA amb targeta amb sortida per connexió
a vídeo
Una unitat de disc dur amb un mínim de 10 Gb de capacitat, amb una unitat
de disquet de 3,5" de capacitat de 1,4 Mb
Un teclat Windows'98 i ratolí
Un lector DVD
Un enregistrador de CDs
Una placa de so Sound Blaster 256, micròfon i joc d'altaveus
Una placa de xarxa Ethernet 10/100
Un sistema operatiu Windows 98 en català.
Aquest ordinador concentra la majoria de recursos compartits, fitxers comuns i connexió a perifèrics especials, els quals es comparteixen amb la resta d'ordinadors mitjançant la connexió en xarxa.
Les estacions s'anomenen Argo2 i Argo3, i en determinats centres també Argo4. Es tracta d'ordinadors Pentium III multimèdia equipats amb:
Un processador Pentium III 450 MHz amb 64 Mb de memòria RAM
Una targeta gràfica amb monitor de color de 15" tipus SVGA
Una unitat de disc dur de 6,4 Gb, amb una unitat de disquet de 3,5" de
1,4 Mb
Un teclat Windows'98 i ratolí
Un lector CD-ROM de velocitat 40
Una placa de so Sound Blaster 256, micròfon i joc d'altaveus
Una placa de xarxa Ethernet 10/100
Un sistema operatiu Windows 98 en català.
EL CONCRENTRADOR:
La funció dels concentradors (hubs) és permetre la comunicació física entre els ordinadors i routers que formen la xarxa local.
El concentrador principal subministrat amb les xarxes Argo és un Intel Express que accepta indistintament dispositius de 10 i de 100 Mbps. Les targetes de xarxa dels ordinadors Argo funcionen a 100 Mbps, mentre que els ordinadors Educàlia i els routers Cisco i Lantech ho fan a 10 Mbps.
Com que totes les portes del concentrador Intel Express són del tipus RJ-45, els centres que disposin de xarxes Xaloc unides per cable coaxial negre de tipus BNC rebran també un segon concentrador Intel InBusiness (dotat amb un connector BNC) per tal de permetre la connexió física entre ambdues xarxes.
El hub-router Lantech que tots els centres van rebre amb els equips Educàlia és un dispositiu que actua també com a concentrador capaç d'enllaçar 4 ordinadors, tot i que funciona només a 10 Mbps. En les instruccions donades als instal·ladors de les aules es recomana connectar els ordinadors Educàlia directament al concentrador principal Intel Express i enllaçar-hi el hub-router Lantech com a dispositiu independent.
Els concentradors són el primer element que hauria de posar-se en marxa quan s'engega l'aula d'ordinadors, i el darrer a apagar-se quan es desconnecta.

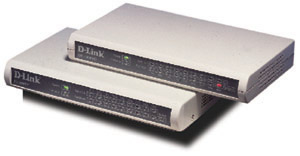

Aquesta és la imatge d'un Hub
EL ROUTER:
La funció de l'encaminador o "router" és connectar les xarxes locals a la xarxa Internet a través d'un proveïdor de serveis Internet. El router és un ordinador especialitzat en comunicacions que interconnecta la xarxa local amb una xarxa telefònica de tipus XDSI. La XDSI és una xarxa telefònica digital que permet integrar molts serveis amb un únic accés a "alta" velocitat (múltiples de 64 Kbps) i que requereix unes línies especials (línies XDSI).
El router fa la connexió a Internet automàticament quan un usuari executa un programa com ara el navegador o l'aplicació de correu que requereix la connexió.
Aquesta és la imatge d'un Router
CABLEJAT RJ:
Els ordinadors estan enllaçats per un fil o connexió que transmet la informació entre els equips. Les connexions poden ser de dos tipus:
-Ethernet fi, cable coaxial tipus RG58 amb connexions BCN similars al cable
d'antena de televisió
-Ethernet de parell trenat, tipus RJ-45 amb connexions similars a les telefòniques,
però amb 8 fils.
El procediment serà diferent del tipus de cable escollit.
Ø Xarxes amb cable coaxial tipus RG-58 i terminadors
Necessitareu:
-Tants cables coaxials RG58 com nombre de màquines menys una.
-Tantes T com màquines (normalment van amb la mateixa placa).
-2 Terminadors o taps de 50 Ohms
Amb aquest tipus de connexionat hi ha un fil que recorre totes les màquines sense formar camins tancats ni ramificacions o derivacions.
-Totes les màquines queden connectades al circuit mitjançant una T.
-La T s'ha de col·locar directament a la placa sense prolongacions.
-Els cables que uneixen màquines es connecten a la T mitjançant BCN mascle.
-Els cables ha de tenir una longitud superior a 0,5 m
-La longitud màxima entre la primera i l'última màquina
és de 300 m.
Cal posar un terminador de 50 Ohms a cada extrem del circuit, per mantenir la
impedància constant en el cablejat.
NOTA: Els ordinadors queden enllaçats en sèrie formant una sola línia i, en cas de fallar una connexió falla tota la xarxa.
Ø Xarxes amb cable de parell trenat tipus RJ-45
Necessitareu:
-Tants cables de parell trenats RJ-45com nombre de màquines.
-Un concentrador o HUB amb tantes boques com ordinadors s'hagin de connectar.

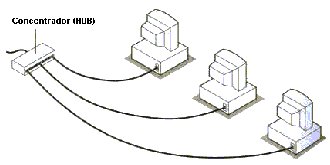

Amb aquest tipus de cablejat existeix un concentrador, o HUB, on s'entrecreuen les connexions.
-Cada ordinador té un cable que l'enllaça amb el concentrador.
-El cable segueix el model Ethernet de parell trenat, segons la norma RJ-45, amb connexions similars a les telefòniques, però amb 8 fils, en lloc de 2.
-La longitud màxima del fil és de 100 m entre el concentrador i l'ordinador.
-El concentrador o "Hub" ha de tenir tantes portes com ordinadors es vulguin connectar.
-Es poden connectar dos concentradors utilitzant una connexió creuada.
NOTA: Els ordinadors queden connectats en paral·lel i en cas de fallar una connexió es pot desconnectar aquell ordinador, i la resta de la xarxa segueix funcionant.
NOTA: En els cables de parell trenat els fils es van creuant i, per tant, mai són plans, sinó abonyegats i semirodons.
Enllaç entre els dos tipus de connexions i de cablejat
Es poden enllaçar les dues tipologies de cablejat que formaran trams d'una mateixa xarxa. Hi ha diferents formes de fer-ho:
-Transceiver es tracta d'un adaptador que admet cables dels dos tipus. D'aquesta manera el cable que inicialment, és l'RJ-45, continua com un cable RG-58 i a l'inrevés.
-Concentradors amb doble sortida. Alguns concentradors tenen diferents tipus d'entrades i s'hi poden connectar trams amb cablejat de diferent tipus.
-Dues targetes de xarxa en el servidor. Un ordinador pot tenir targetes de xarxa connectades a trams de cablejat diferent. Cada tram és independent en quan a la mida de les connexions i altres mesures tècniques, però els ordinadors formen part d'una mateixa xarxa.
-Programes test del cablejat
Hi ha programes test que us permeten comprovar el bon funcionament del cablejat de la xarxa. Com a criteri general cal que un ordinador es converteixi en servidor i envia paquets per la xarxa, mentre que altres controlen els paquets rebuts.
El propi test de targeta de xarxa porta un programa test que comprova la targeta i el cablejat de xarxa.
El programa Net de Windows, entre altres opcions, permet testejar les connexions de la xarxa.
BIBLIOGRAFIA: INFORMÀTICA EDUCATIVA: ARGO PRIMÀRIA
Material de la Jornada Tècnica de Primària del Gener del 2000
Adreça d'Internet: http://www.xtec.es/fie/suport/index.htm
Ampliació del material: CRP BAIX PENEDÈS
Marc Gil Boté
