Pràctica B149. Creació d'un gràfic
circular |
|
|
|
|
|
Abans de fer la pràctica, cal executar
el fitxer B149.exe.
Aquest fitxer us permet crear, al vostre ordinador, una carpeta anomenada
tic\blocb, amb els fitxers necessaris per al
desenvolupament de la pràctica. |
| |
|
|
|
En aquesta pràctica
treballareu els continguts següents:
- Obrir un full de
càlcul existent.
- Crear un gràfic
circular.
En Excel,
els gràfics es fan a partir del menú Insertar | Gráfico,
el qual us presenta la possibilitat que el gràfic quedi incorporat
al mateix full o, si voleu, el pot col·locar en un full nou. També
podeu fer servir el botó d'assistent de gràfics  que
trobareu a la barra d'eines, a la part superior de la pantalla.
|
|
|
Desenvolupament de la pràctica |
| |
|
|
|
- Executeu el programa Excel.
- Obriu el full de càlcul xlsb149.xls
que trobareu a la carpeta tic\blocb:
- Accediu al menú Archivo | Abrir...
o (Ctrl+A).
- Seleccioneu el rang A3:A10.
Premeu la tecla Ctrl, i sense deixar de prémer-la seleccioneu
el rang D3:D10. Amb aquesta acció
teniu seleccionats dos rangs no contigus del full.
- Accediu al menú Insertar
| Gráfico... o bé feu clic a la icona que
hi ha a la barra d'eines.
- En aquest moment, comencen a sortir les diferents finestres
que ajuden a seleccionar el gràfic desitjat i les seves característiques.
- A la primera finestra d'ajuda,
assegureu-vos que estigui seleccionada la pestanya Tipos
estándar, escolliu com a tipus de gràfic Circular
i com a subtipus el primer de la primera fila. Si premeu el botó
Presionar para ver muestra veureu
una mostra del tipus de gràfic que heu triat. Per continuar,
premeu el botó Siguiente (vegeu
figura 1).
|
| |
|
| |

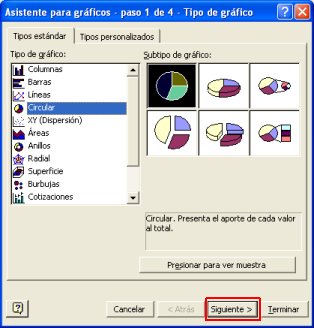

Figura 1
|
| |
- A la segona finestra d'ajuda
cal que estigui activada l'opció Columnas
de la pestanya Rango de datos;
a continuació premeu el botó Siguiente.

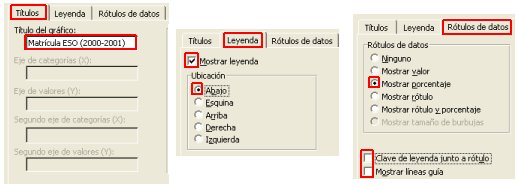

- A la tercera finestra d'ajuda
seleccioneu la pestanya Títulos
i entreu el títol del gràfic Matrícula ESO
(2000-2001). Seleccioneu la pestanya Leyenda
i trieu l'opció Abajo. Seleccioneu
la pestanya Rótulos de datos i trieu
l'opció Mostrar porcentage. Les
dues opcions de la part inferior han d'estar desactivades. Premeu
Siguiente (vegeu figura 2).
|
| |
|
| |
|
| |
- A la quarta i última
finestra d'ajuda ha d'estar seleccionada l'opció Como
objeto en Hoja1. D'aquesta manera,
el gràfic queda incrustat al mateix full de càlcul i
no en un full nou. Per acabar premeu el botó Terminar.
|
| |
- El gràfic que ha sortit encara es pot millorar.
Col·loqueu-lo, aproximadament, sobre les cel·les del rang
G1:J26. Per fer-ho, l'heu d'arrossegar
prement el botó esquerre del ratolí i modificar-ne les
mides, estirant els petits quadrats negres que surten a les vores del
requadre del gràfic.
- Si moveu el cursor lentament amb el ratolí sobre
les diferents parts del gràfic, veureu com van sortint, en finestretes
de fons groc, els noms d'aquestes parts: Título
del gráfico (és el títol), Área
del gráfico (és el fons de la finestra gràfica),
Leyenda (en aquest cas, és la zona
on hi ha els noms de les delegacions territorials), Rótulos
de datos (és cadascun dels percentatges que surten) i Serie
"Total" (és cadascun dels trossos del gràfic circular)
(figura 3).
|
| |
|
| |

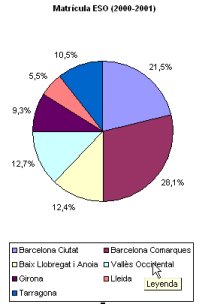

Figura 3
|
| |
- Cadascuna d'aquestes parts és independent i pot
ser modificada fent servir uns menús que surten en prémer
el botó dret del ratolí, havent seleccionat una d'aquestes
zones.
- Seleccioneu la llegenda del gràfic (en aquest
cas, les delegacions territorials), situant la fletxa del cursor
a sobre, i premeu el botó esquerre del ratolí. Us
queda remarcada. Sense moure'l, premeu el botó dret del ratolí
i apareix un menú que fa referència a la llegenda.
Trieu l'opció Formato
de leyenda...
- De la pestanya Tramas,
trieu les opcions Ninguno, de l'apartat Borde,
i Ninguna de l'apartat Área.
Per acabar, premeu Aceptar. Amb això,
heu aconseguit retirar la vora de la llegenda.
- A continuació, canvieu el color del fons del
gràfic:
- Situeu el cursor a la zona Área
del gráfico (és el fons de la finestra gràfica).
- Premeu el botó dret del ratolí.
- Del menú que ha sortit trieu l'opció
Formato de área del gráfico...
- Escolliu un color de la
pestanya Tramas i premeu Aceptar.
- Per acabar la pràctica, deseu el treball a
la carpeta tic\blocb amb el nom b149.
|
| |
|
| |
Aquesta pràctica està basada en el curs
Aplicacions de gestió amb Excel
|
| |
|
 |
| |
|
