Representació de les taxes
amb segments o barres (longituds) i amb sectors angulars (amplituds)

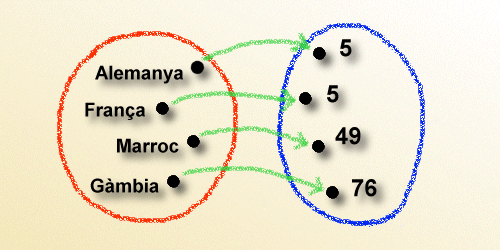

Representació amb barres de les dades
d'aquesta taula (TMI)
Any 1998
Taxa mortalitat infantil (TMI)*
Alemanya
5
França
5
Marroc
49
Gàmbia
76
* Nombre de nens morts dins el primer any de vida,
per cada mil nens nascuts vius.
Per això, cal seguir els passos
següents:

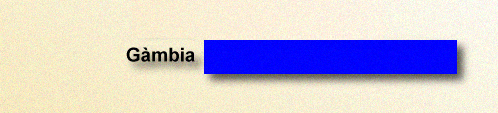

1r Triem la quantitat més gran
de la columna (la 76, de Gàmbia) i decidim quina longitud volem donar
a la barra que la representarà. Per exemple: 7,6 cm.

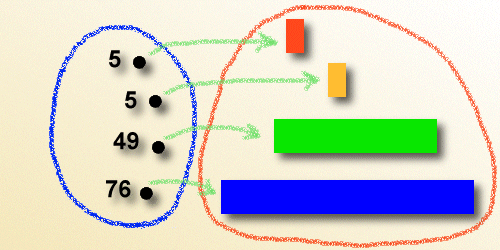

2n Calcularem proporcionalment les longituds
de les altres tres barres:
ACTIVITATS
Calculeu el factor de proporcionalitat
Calculeu les longituds de les barres corresponents als altres
tres països

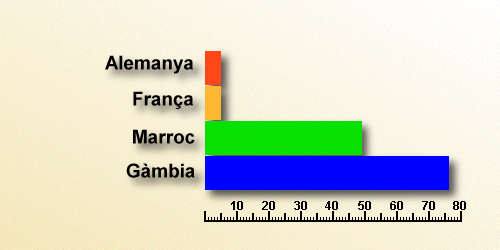

3r Situem les tres noves longituds als
llocs corresponents:
Taxa mortalitat infantil
(TMI) (1998)

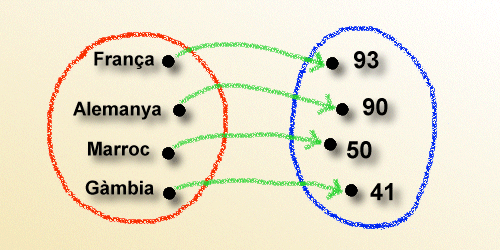

Representació amb sectors angulars de
les dades d'aquesta taula (TE)
Any 1998
Taxa d'escolaritat (TE)*
Alemanya
90
França
93
Marroc
50
Gàmbia
41
* Nombre de nens escolaritzats,
per cada cent nens de la població.
Per això, cal seguir els passos
següents:
1r
Fem
la suma de totes les taxes del quadre (90 + 93 + 50 + 41 = 271).
El nombre resultat de la suma
(271) correspondrà al sector angular
més gran, o sigui tot el cercle
( 360º)

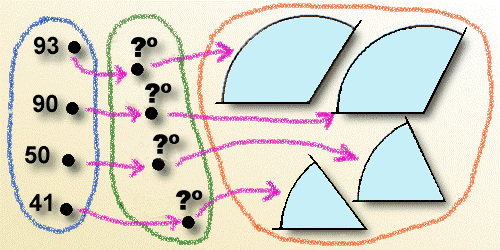

2n Calculem proporcionalment les amplituds
dels quatre sectors circulars.
Activitats
Calculeu el factor de proporcionalitat
Calculeu les amplituds dels sectors angulars corresponents
als quatre països
3r
Situem en el cercle, consecutivament, aquestes quatre amplituds angulars,
ajudant-nos amb un semicercle graduat:
