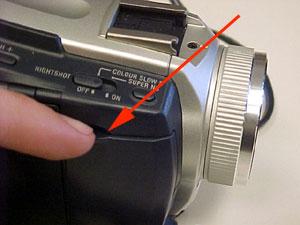

En primer lloc obrireu una tapa que protegeix el quadre de connexions de possibles "atacs" meteorològics o humans.

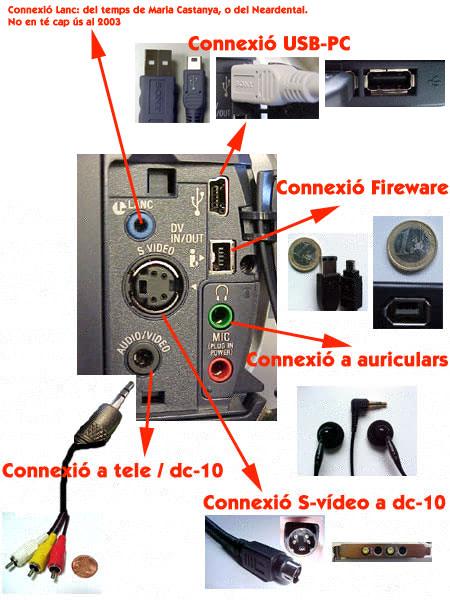

A continuació mireu el mapa de totes les connexions. No us espanteu!

Ara que ja us heu espanta cal veure què són, com es diuen i per a què serveixen.

LANC: És una connexió que no utilitzareu ja que ha quedat molt desfasada.

S-Vídeo: És una connexió només de vídeo analògic. No porta àudio. La utilitzareu per passar vídeo a la Capturadora DC-10. Més endavant s'xplica.

Àudio/Vídeo: Aquesta connexió de Jack Mini té moltes possibilitats. Una d'elles és connectar a un magnetoscopi o a una televisió i veure i enregistrar tant l'àudio com el vídeo. Aquesta connexió és tripartita, ja que dóna vídeo analògic i àudio analògic amb estèreo (dos canals). Amb la càmera TRV-25 s'adjunta un cable que per un extrem és un Jack Mini i per l'altre té 3 connectors RCA, de tres colors diferents. El groc per al vídeo i el blanc i el vermell per als dos canals d'àudio.

A part també teniu la possibilitat de passar tant l'àudio com el vídeo a l'ordinador mitjançant la capturadora DC-10 i la targeta de so de l'ordinador. Més endavant veureu com.

USB: Aquesta connexió serveix per connectar la càmera a l'ordinador.

En primer lloc haureu d'instal·lar un petit controlador (driver) que teniu al CD que s'adjunta amb la càmera.Tot i que potser molta gent us dirà que només serveix per passar les fotos, això no és del tot cert. També podeu passar vídeo, però a no gaire resolució.

Actualment, en els centres tots els ordinadors de la dotació Argo tenen aquest port en la part posterior de la màquina.

També cal dir que actualment ja ha sortit al mercat una segona versió de l'USB anomenada USB2 que ofereix molta més rapidesa.

Fireware: també coneguda com a IEE1394 o I-link. És una connexió semblant a l'USB ja que serveix per passar fotos i vídeo al PC, però a molta més velocitat i amb la possibilitat de comandar la càmera des de l'ordinador.

Connexió d'auriculars: és la típica connexió de jack mini stereo per escoltar el que s'ha enregistrat. Cal saber que aquesta càmera ja porta un petit altaveu per fer-ho, tot i que de poca qualitat i en mono.

Micro: serveix per poder-hi connectar un micròfon extern. La càmera ja en porta un que solucionarà la majoria de problemes que puguin sorgir, però per enregistar una entrevista, o alguna cosa més especial, us pot anar bé utilitzar-lo. Penseu que la qualitat i el tipus de micròfon influirà molt en la qualitat d'enregistrament. De micros n'hi ha de diferents tipus i per a diferents funcions i, és clar, el preu també varia molt.

Finalment sols cal saber que si connecteu un micròfon, automàticament deshabiliteum el que porta la càmera.

1- Feu que cada participant hagi de connectar un dels cables a la connexió que li correspongui i que digui, si és possible, els noms del cable i la connexió.
