D122. Mòdul 7. Exercicis. Dibuix tècnic amb l'AutoCAD

Mòdul 7

Dibuix tècnic amb l'AutoCAD

Exercicis

	Per tal de consolidar els coneixements adquirits durant el present mòdul, heu de fer els exercicis 1 i 2 (apartat 2 A). L'exercici 2B i 3 són optatius.

	Exercici 1
	Aquest exercici planteja la construcció d'una xemeneia de planxa, per edició de sòlids simples.
	Dibuix d'un rectangle d'1,20 x 0,80.
	Dibuix d'un rectangle d'1,20 x 0,80.

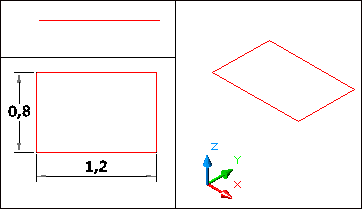

	Figura 1. Rectancle inicial
	Ordre: Extrusión Altura: 0,50, Angulo: 30º

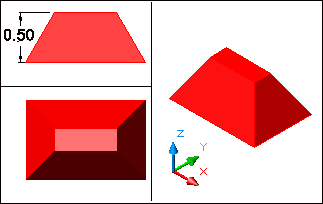

	Figura 2. Extrusió amb altura 0,50 i angle 30º
	Ordre: Girar caras

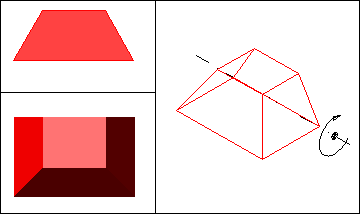

	Figura 3. Gir de la cara posterior 30º
	Ordre: Simetria 3D
	Figura 4: Simetria de la piràmide existent cap avall.
	Ordre: Desplazar caras Desplaceu la cara superior 0,20 unitats cap a dalt. Desplaceu la cara inferior 0,20 unitats cap avall. Ordre: Unión Uniu els dos sòlids.

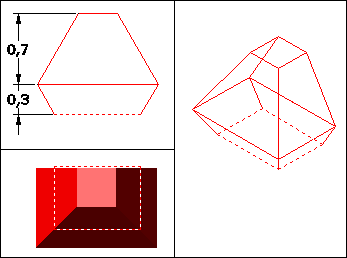

	Figura 5. Desplaçament de cares superior i inferior
	Ordre: Funda Apliqueu a totes les cares, excepte la superior, l'ordre Funda, amb un desfasament de 0,01 unitats.

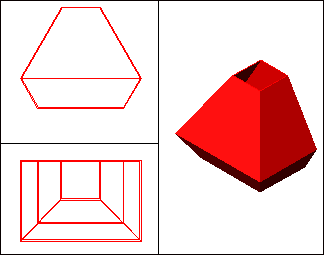

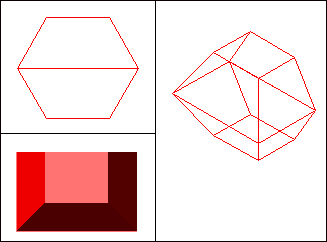

	Figura 6. Buidatge del sòlid amb Funda
	Ordre: Extruir caras Seleccioneu la cara superior i extrudiu-la 1 unitat.
	Figura 7. Designació de les cares superiors per extrudir

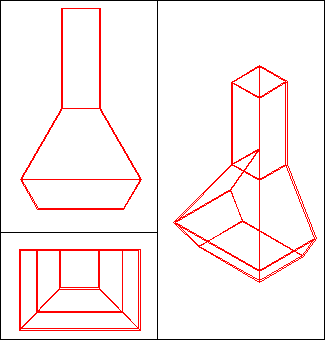

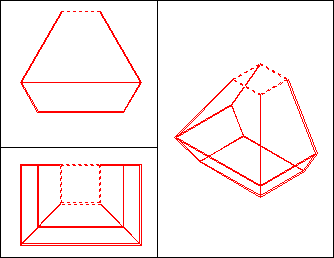

	Figura 8. Extrusió de les cares superiors
	Ordre: Estampar
	Figura 9. Dibuix i estampació d'una polilínia sobre la cara davantera
	Ordre: Extruir caras Seleccioneu la cara estampada i extrudiu-la -0,01 unitats

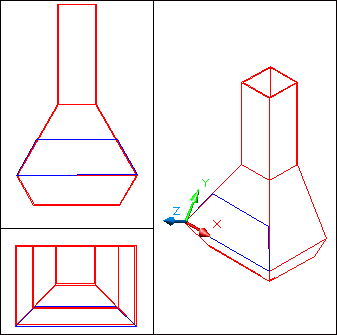

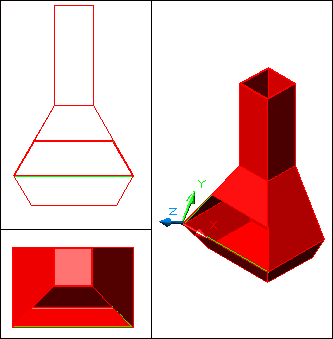

	Figura 10. Resultat final
	Guardeu el dibuix com a Usuari_m7ex01.dwg.


	Exercici 2 A
	En aquest exercici es planteja la representació en tres dimensions d'una pala excavadora. La secció d'aquesta és la que es pot veure a la figura1.

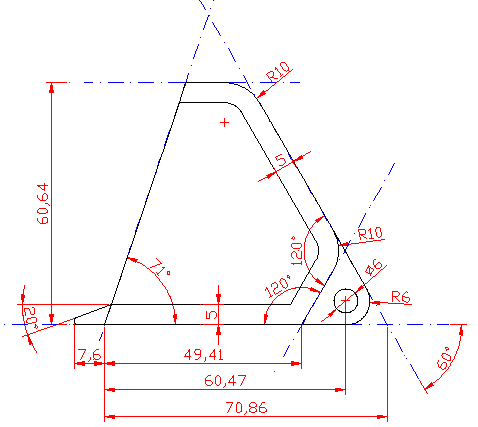

	Figura 11. Secció acotada de la pala excavadora

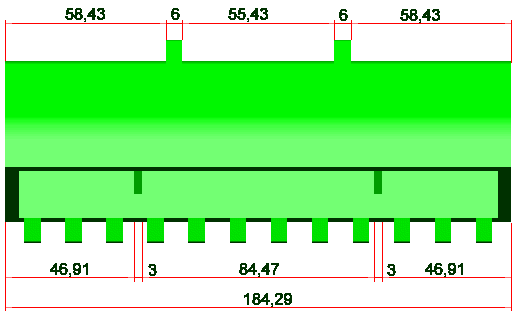

	Figura 12. Planta acotada

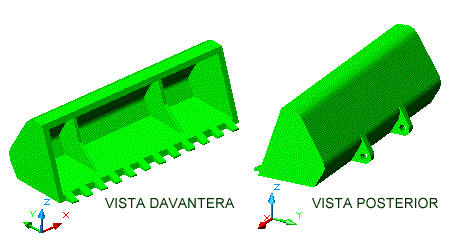

	Figura 13. Visió en 3D
	Procediment que s'ha de seguir Encara que aquest dibuix es pot fer de múltiples maneres, se suggereix en les línies següents una determinada forma de fer-ho. L' SCP actual és l'Universal. Feu el dibuix de la secció (només les línies a traç i punt), que servirà com a punt de partida per fer les primeres extrusions. Es crearan dues regions com es veu a la figura 4:

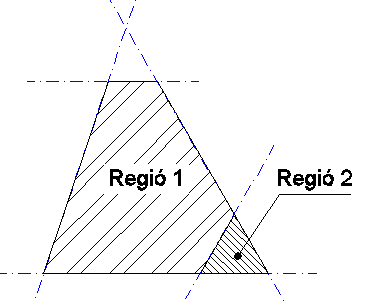

	Figura 14. Creació de dues regions
	Extrusió per separat de les dues regions, la primera amb una alçada de 184,29 i la segona amb 6 unitats.
	Figura 15. Extrusió de les dues regions
	Rotació del sòlid 90º entorn a l'eix X.

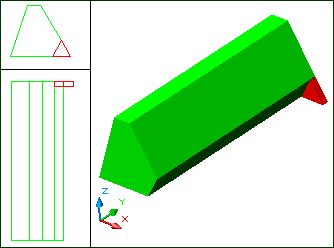

	Figura 16. Rotació 3D del sòlid 90º entorn a l'eix X
	Ordre Funda, per buidar el sòlid. Gruix de parets: 5 unitats.

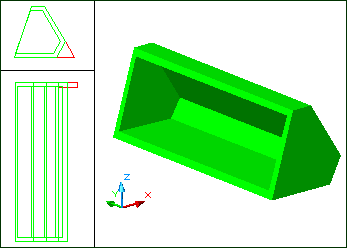

	Figura 17. Buidatge del sòlid amb l'ordre Funda
	Arrodonir l'aresta posterior del sòlid vermell, amb radi 6 unitats. Crear un cilindre de radi 3 per foradar el sòlid vermell (es pot crear en l'SCP Universal i després amb Alinear, col·locar-lo al seu lloc, o bé establir un nou SCP, per definir el cilindre).

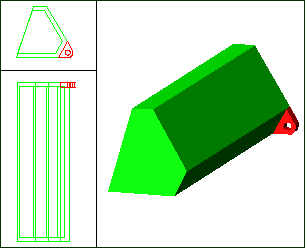

	Figura 18. Buidatge del sòlid amb l'ordre Funda
	Arrodonir dues arestes posteriors del sòlid verd, amb radi 10. Arrodonir les dues arestes corresponents interiors amb radi 5. Després d'aquesta operació el sòlid vermell queda curt. Això obliga a desplaçar una de les seves cares , fins que arribi a ser tangent a la corba de radi 10.

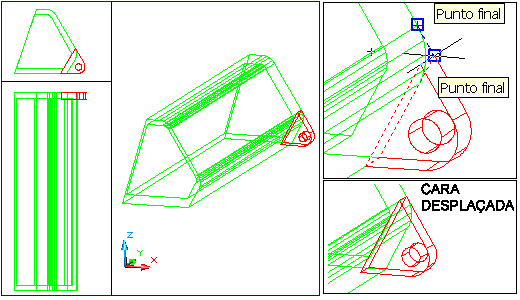

	Figura 19. Arrodonir arestes i ampliar el sòlid vermell
	Desplaçar el sòlid vermell 58,43 unitats en sentit Y negatiu. Vegeu la figura 2, acotada. Copiar aquest sòlid 61,43 unitats en sentit Y negatiu. Unir el sòlid verd amb els dos sòlids vermells. Si és necessari es canviarà el color de les cares, perquè totes siguin verdes.

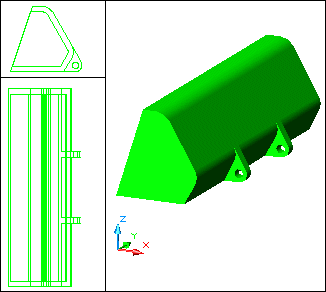

	Figura 20. Translació i unió del sòlid verd amb els vermells
	Exercici 2 B (optatiu)

	Dibuixar en 2D el perfil d'una dent de la pala, segons el detall de sota. Crear la corresponent Región i Extruir-la. Extrusió de 6,032 unitats.

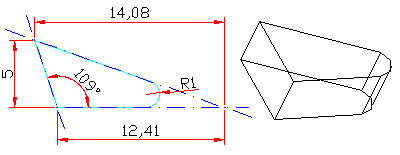

	Figura 21. Perfil i extrusió d'una dent

	Dibuixar unes línies auxiliars en vermell, sobre la pala de l'excavadora, per ajudar en l'alineació de la dent (figura 13). Selecció de la dent, per alinear-la amb la pala.

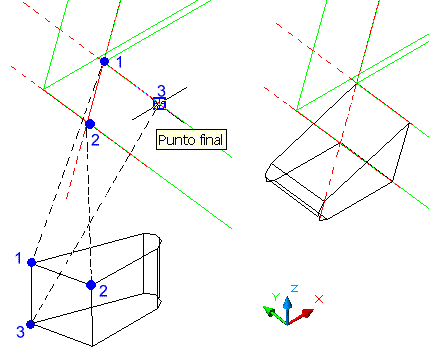

	Figura 22. Dibuix de línies auxiliars en vermell i alineació de la dent
	Una altra possibilitat més simple seria: Definir un SCP nou alineat amb una cara lateral. Dibuixar el perfil de la dent alineat amb la cara lateral del sòlid. Extrudir el perfil. Aquest ja està en la posició correcta.

	Copiar 12 vegades la dent. Com que l'SCP és l'universal i les còpies han de sortir en aquest mateix sistema, la matriu pot ser Matriz 2D rectangular. Fer una Matriz 2D rectangular de 12 fileres i una columna. Distància entre fileres: -14,9435

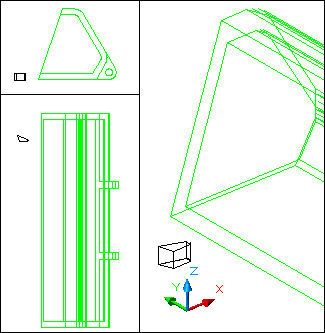

	Figura 23. Matriu per la còpia de les 12 dents
	Per acabar s'han de centrar les 12 dents en la cara on són inserides. Prendre la mida entre els punts A i B (figura de sota). Desplaçar el conjunt de les 12 dents, la meitat de la distància AB, en sentit Y negatiu. Unir les 12 dents al sòlid verd.

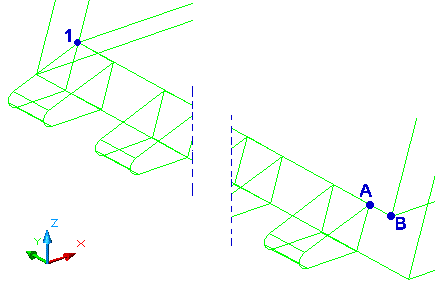

	Figura 24: Centrar les dents a la pala
	Dibuixar els nervis interiors de la pala, segons el detall de sota. Amb aquestes mides, generar una regió per extrudir. L'extrusió i col·locació d'aquests en la pala són les de la figura 2.
	Figura 25. Detall dels nervis interiors de la pala
	Presentació de l'exercici Aspecte de la làmina finalitzada, tal com s'ha d'enviar. Es farà una presentació amb 4 finestres gràfiques amb el contingut següent: 1a finestra: secció acotada de la pala. 2a finestra: vista axonomètrica anterior. 3a finestra: planta acotada. 4a finestra: vista axonomètrica posterior.

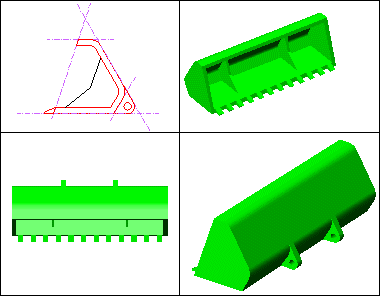

	Figura 26. Vista de la làmina finalitzada
	Guardeu el dibuix com a Usuari_m7ex02.dwg.


	Exercici 3 (optatiu)
	L'exercici tracta de fer el dibuix de la casa de la figura 17, partint d'una caixa sòlida (Prisma rectangular) a la qual s'aplicaran diverses opcions de l'ordre: Editar sólidos.

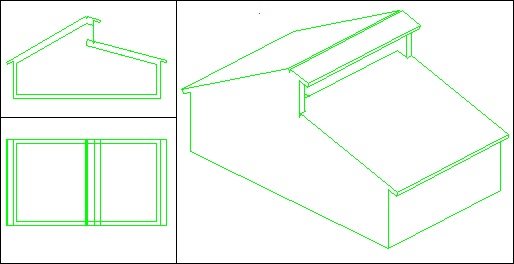

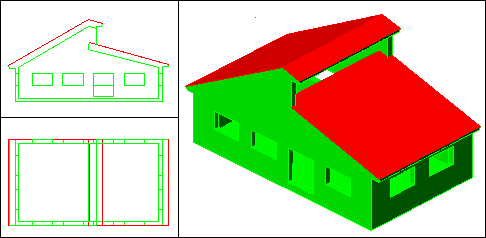

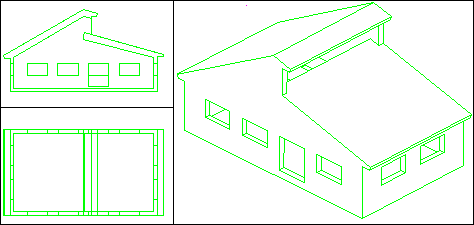

	Figura 27. Vistes del dibuix acabat
	Ordre: Prisma rectangular
	Ordre: Prisma rectangular

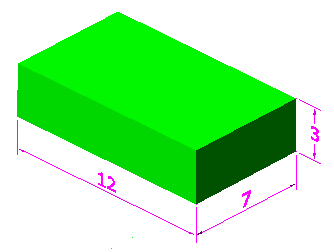

	Figura 28. Mides del sòlid inicial (Prisma rectangular)
	Ordre: Funda Seleccioneu totes les cares. Gruix de la funda 0,30.

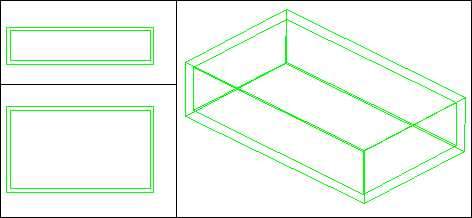

	Figura 29. Buidatge amb Funda. Gruix de la funda: 0,30 unitats
	Ordre: Corte Talleu el sòlid per la meitat i conserveu els dos trossos.

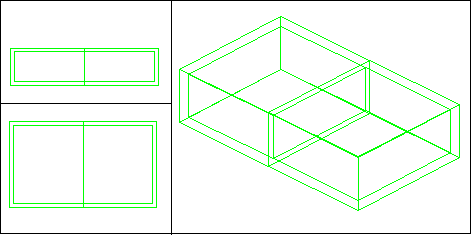

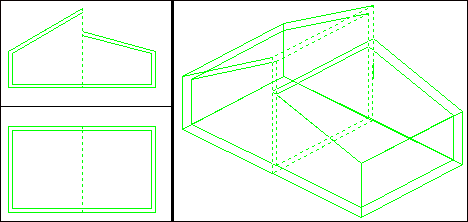

	Figura 30. El sòlid tallat pel mig, amb Corte
	Ordre: Girar caras Compte! Segons la indicació de l'eix de gir, aquest pot ser positiu o negatiu.

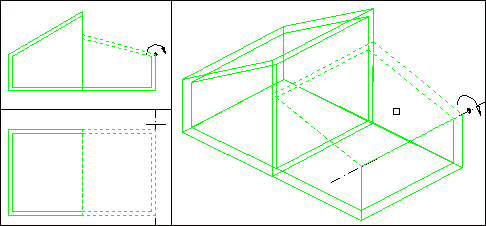

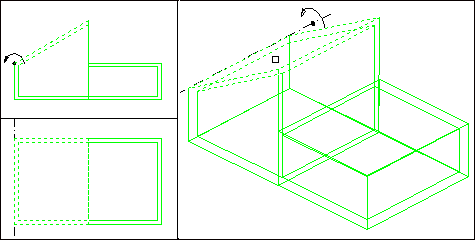

	Figura 31. Gir de les cares indicades 30º
	Ordre: Girar caras

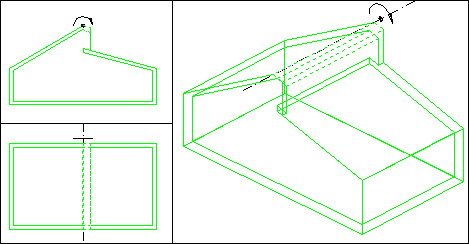

	Figura 32. Gir de les altres cares de coberta 15º
	Ordre: Extruir caras
	Figura 33. Extrusió de les cares seleccionades 0,60 unitats
	Ordre: Unión

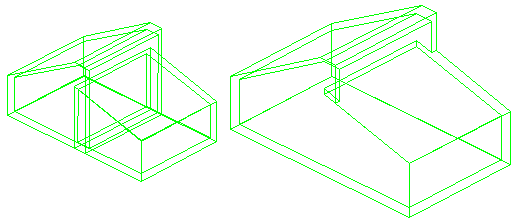

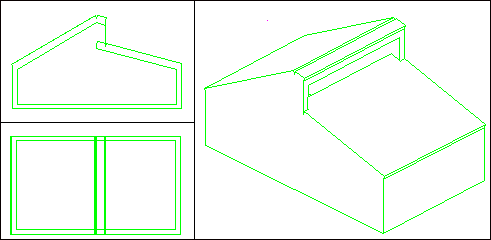

	Figura 34. Resultats de l'extrusió i de la Unión dels dos sòlids
	Ordre: Girar caras Seleccioneu els dos plànols de coberta nous (horitzontals), per girar-los 15º entorn a un eix coincident amb el carener.
	Figura 35. Selecció i gir de dos plànols de coberta 15º
	Ordre: Extruir caras Seleccioneu els tres plànols superiors de coberta per extrudir-los 0,20 unitats. L'angle d'extrusió = 0º.
	Figura 36. Selecció de cares per extrudir
	Aquesta extrusió crea uns nous plànols laterals, perpendiculars a coberta, de 0,20 unitats, que després s'extrudiran per formar voladissos (figura 29). La línia superior de coberta s'obre, creant un buit que es resoldrà amb Borrar caras (figura 32).

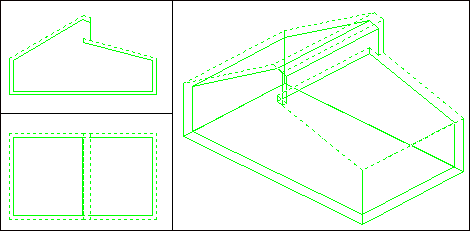

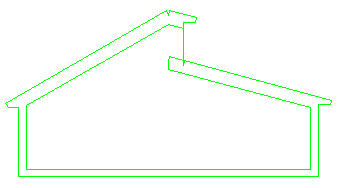

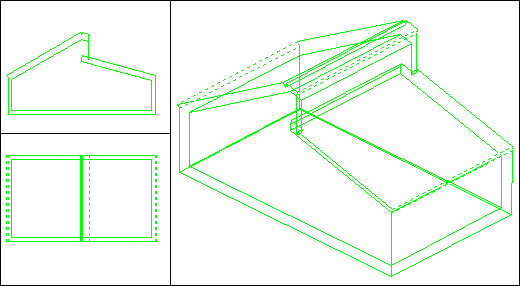

	Figura 37. Resultat de l'extrusió 0,20 unitats
	Ordre: Extruir caras Seleccioneu els tres plànols laterals de la nova coberta extrudida, per formar voladissos amb la seva extrusió.
	Figura 38. Selecció de tres cares per extrudir

	Figura 39. Extrusió de les tres cares 0,50 unitats
	Quan s'han format els nous voladissos, gireu-los la cara inferior fins que quedi horitzontal. Ordre: Girar caras Apliqueu l'ordre tres vegades, una per cada cara per separat. Les dues cares de la dreta giren 15º a l'esquerra, i la de l'esquerra 30º a la dreta (positius o negatius segons la definició de l'eix de gir).

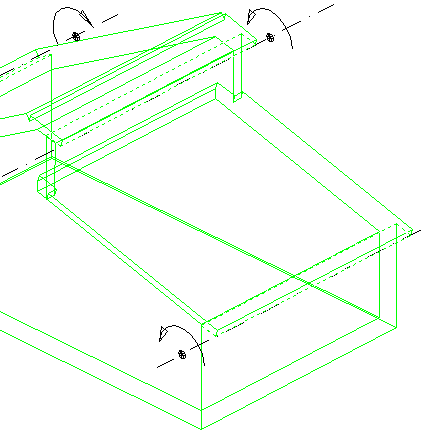

	Figura 40. Selecció de cares per girar. Unes 15 º i una atra 30º

	Figura 41. Resultat de girar els plànols inferiors dels voladissos de coberta
	Ordre: Borrar caras Selecioneu les dues cares de la figura per esborrar-les.
	Figura 42. Selecció i resultat de suprimir dues cares amb Borrar caras
	Arregleu les cares assenyalades en la figura anterior: n'hi ha una a cada banda de la coberta. Ordre: Desplazar caras

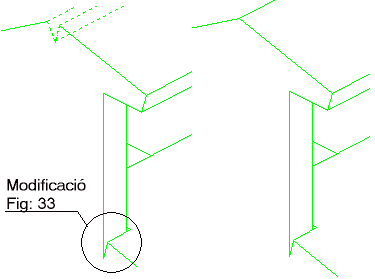

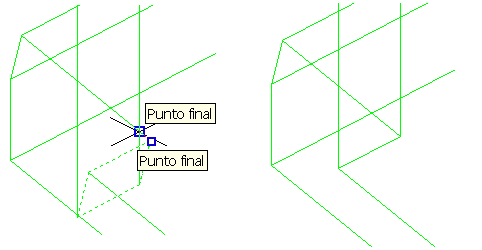

	Figura 43. Desplazar caras per resoldre buits incorrectes
	Dibuixeu un rectangle sobre la façana anterior, d'1,65 x 1,00 unitats, a 1,30 unitats del terra. Amb Matriz rectangular, copieu-la 4 vegades a una distància entre columnes de 2,50 unitats. Copieu els 4 rectangles en la façana posterior. Dibuixeu dos rectangles més de la mateixa mida a la façana lateral i centreu-los amb aquesta. Copieu aquests darrers rectangles a l'altra façana lateral. Estampeu els 12 rectangles en el sòlid. Ordre: Estampar

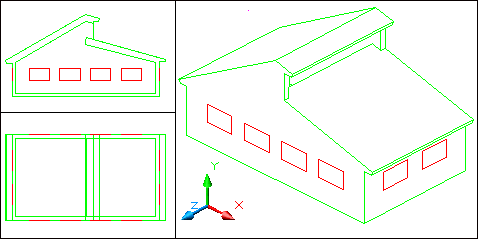

	Figura 44. Dibuix i estampació dels rectangles de les finestres sobre les façanes
	Ordre: Extruir caras Extrudiu separadament per façanes només els rectangles estampats, per crear els buits. Normalment el valor d'aquesta extrusió és negatiu, i pot ser superior al gruix de paret.

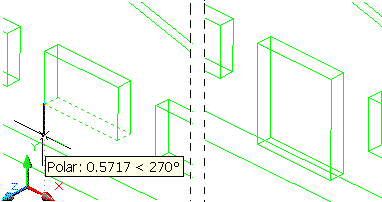

	Figura 45. Extrusió dels rectangles estampats per foradar parets
	Convertiu una de les finestres en porta amb Desplazar caras. Ordre: Desplazar caras Desplaceu la cara de l'ampit de finestra 0,90 unitats cap avall.
	Figura 46. Conversió d'una finestra en porta amb Desplazar caras
	Amb el sòlid acabat, acoloriu les cares superiors de coberta amb vermell. Ordre: Colorear caras El resultat és el de la primera figura d'aquest exercici (figura 17).

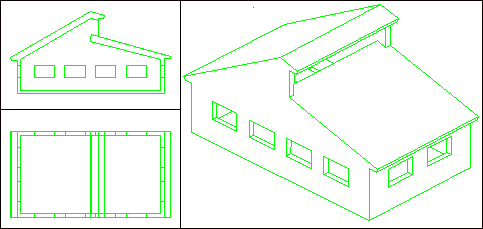

	Figura 47. Sòlid editat a falta d'acolorir cares de teulada
	Guardeu el dibuix com a Usuari_m7ex03.dwg.
	Recordeu que heu de comprimir els documents amb el WinZip i enviar-lo al vostre tutor/a.
