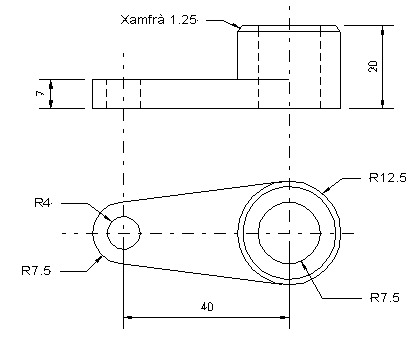

Dibuixeu la figura següent:


Podeu seguir els passos que s'indiquen a les imatges següents:


Deseu el dibuix amb el nom E31.skf

Exercici 2

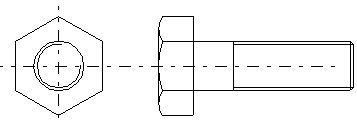

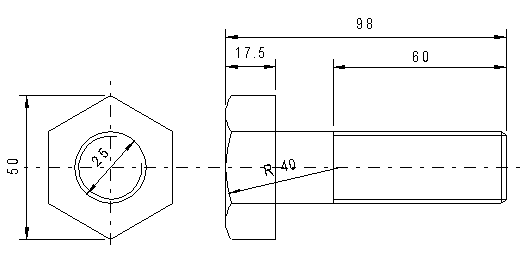

Dibuixeu el cargol de la figura següent.
  La línia que indica la rosca està separada 1.5 mm de la línia exterior. Els xamfrans són també d'1.5 mm.

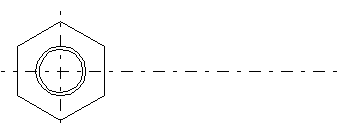

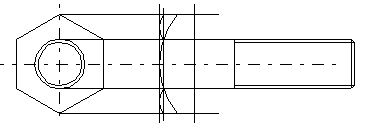

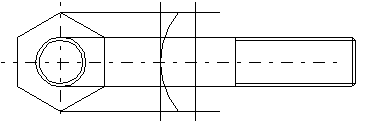

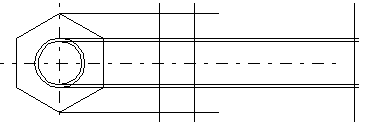

A continuació s'indica la seqüència de passos que podeu seguir per fer el dibuix.


Per dibuixar els arcs laterals podeu partir les dues línies verticals mitjançant Trim Divide i utilitzar els modes de referència Punt Final i Punt Mig per traçar els arcs

Deseu el dibuix amb el nom E32.skf

Exercici 3

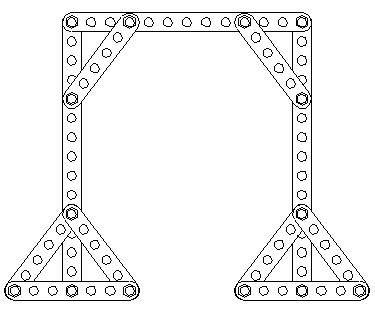

Aprofitant les peces de Meccano dibuixades a la Pràctica 5, dibuixeu l'estructura següent. Podeu obrir el dibuix P35.skf i fer Save As... (Anomenar i desar), donant-li el nom E33.skf i continuar treballant amb aquest dibuix.


Exercici 4

Dibuixeu un disquet amb les mides reals. Intenteu que s'assembli el màxim possible a la realitat.
  Deseu el dibuix amb el nom E34.skf

Exercici 5

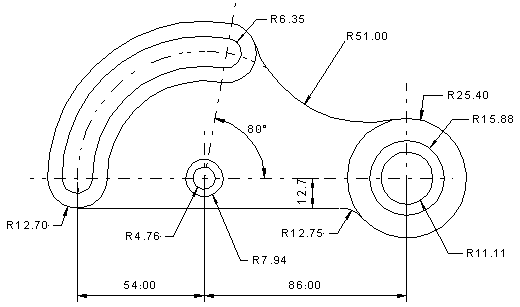

Dibuixeu la figura següent:


Suggeriment: Seria convenient començar dibuixant els diferents eixos de les circumferències per tal de tenir una base sobre la qual dibuixar la resta.

Deseu el dibuix amb el nom E35.skf
