Exercici
1
Creeu una plantilla amb
el caixetí que utilitzeu al vostre Institut.
Deseu el dibuix amb el nom
E41.skf
Exercici 2

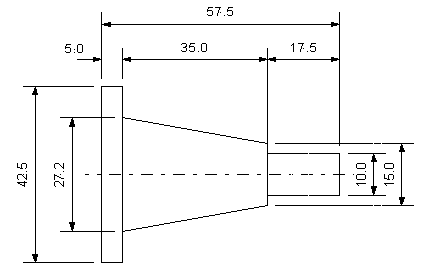

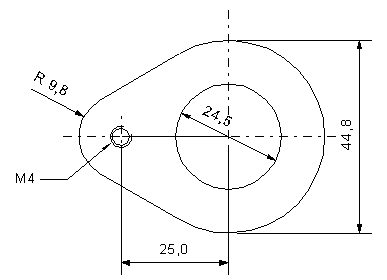

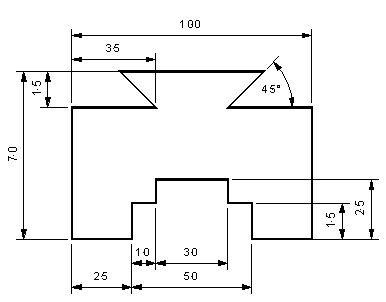

Dibuixeu i acoteu les figures
següents:
Nota: Per dibuixar el símbol
º (45º), un cop dibuixada la cota, cal seleccionar-la i activar
el quadre Format Dimension. A la pestanya Label, cal indicar
a Units "degrees" i activar la casella Display Units.
Veureu com apareix el º a la cota.
Deseu els dibuixos amb els
noms E42a.skf, E42b.skf i E42c.skf
Exercici 3

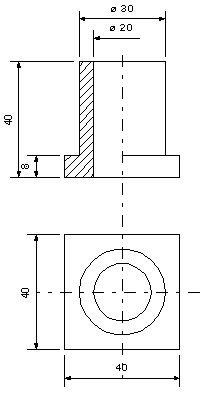

Dibuixeu i acoteu les dues
vistes de la figura següent:
Suggeriments:
-
Per retallar una part d'una
cota (ex: la cota ø20), dibuixeu-la sencera i feu clic al botó
Explode
de la barra d'edició. Podreu eliminar-ne les parts que vulgueu.
-
Recordeu que per dibuixar el
símbol ø es fa amb la combinació de tecles alt+155.
Deseu el dibuix amb el nom E43.skf
Exercici 4
Dibuixeu dos senyals de
trànsit diferents del de la Pràctica 4 (direcció
prohibida, prohibit aparcar...).
Deseu-los amb els noms E44a.skf
i E44b.skf
|
