Tecnologia Industrial I |
- Els centres de producció d’energia
generalment es troben allunyats dels centres de consum.
Perquè l’energia arribi al màxim nombre d’usuaris i en puguin disposar amb comoditat és necessària una infrastructura formada per la xarxa de transports i distribució.
El recorregut de les centrals fins als usuaris, es realitza través de dues grans xarxes de línies elèctriques: la de transport i la de distribució.
Per raons de tipus tècnic, la necessitat de portar-la al llarg de molts quilòmetres fins els centres de consum obliga a que el transport es realitzi a tensions molt altes, a 110 a 400 kv, a fi de disminuir les pèrdues d’energia i augmentar la capacitat de transport de línies. El transport es realitza amb línies trifàsiques i les pèrdues de potències són:
on:
p : potència perduda en els tres
conductors per efecte joule, en W
RL : resistència d’un
conductor de la línia en ?
I : intensitat de la línia
en A
L : longitud de la línia en m
S : secció de la línia
en mm2
r resistivitat
del conductor en ? mm2/m
Per la llargada l i un tipus determinat de conductor, les pèrdues de potència ? són inversament proporcional a la secció s i directament proporcional a la I2; per tant es millor disminuir la I.
Com que en un circuit trifàsic:
P : potència que s’ha de transformar
en W
V : tensió de la línia en
V
cos j :
factor de potència
La intensitat de la línia I és inversament proporcional a la tensió V.
Línies elèctriques
*El conjunt de conductors, aïlladors i accessoris destinats al transport i la distribució d’energia elèctrica. Poden ser:
*Aèries: Es mantenen a una certa alçada del terra, amb l’ajut d’aïlladors i de suports a la tensió de la línia. Aquestes línies tenen l’avantatge de ser més econòmiques que les subterrànies, però són menys fiables i necessiten més manteniment per està sotmeses a les condicions meteorològiques.
* Subterrànies: Estan directament enterrats al terra o dintre de canalitzacions. Són de coure i alumini i forçosament han d’estar aïllats. Tenen un cost elevat d’instal·lacions, però són més fiables i tenen un manteniment menor que les aèries. Són línies de distribució secundària.
Estacions elèctriques
Són instal·lacions destinades
a al transformació d’energia elèctrica i a la connexió
entre dues o més línies.
*Estacions transformadores primàries
( ET I ). Eleven l’energia elèctrica produïda en la central
a 110, 220, 400 kV, per transferir-la a les línies de transport.
*Estacions d’interconnexió. Asseguren
la unió entre diferents línies de transport, directament
si tenen la mateixa tensió, o amb transformadors si són diferents.
*Estacions receptores o estacions transformadores
secundàries ( ET II ). Redueixen la tensió de les línies
de transport compresos entre 6+66 kV , per alimentar les línies
de distribució primària.
*Casetes transformadores o estacions transformadores
terciàries ( ET III ). Redueixen la tensió a 220 V i 380
V per poder distribuir l’energia als centres de consum a través
de les línies de distribució secundàries.
*Estacions distribuïdores. Interconnecten
les ET II. Poden estar instal·lad4es soles o associades amb altres
estacions.

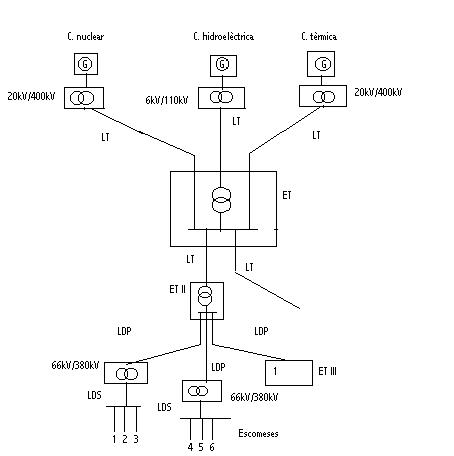

Les línies de transport alimenten a les línies de distribució primària ( LDP ) a través de les ET II.
Les LDP subministren energia elèctrica directament als consumidors de gran potència ( 1) o a les línies de distribució secundàries ( LDS ) per mitjà de les ET III. Les LDS alimenten al consumidor.
