Tecnologia Industrial I

4.3.- Centrals eòliques

---

L’energia eòlica es pot considerar com l’aprofitament energètic de la força del vent.

Tecnologies per a l’aprofitament del vent

L’energia eòlica es vol potenciar pel seu caràcter d’energia neta, renovable i de gran potencial energètic. Per aprofitar l’energia s’utilitzen les aeroturbines, que es basen en aprofitar l’energia del vent per transformar-la en mecànica.

El rotor transforma l’energia del vent, que és aprofitada a través de les pales, en energia mecànica. Els sistemes de regulació modifiquen la força mecànica i l’adequa corresponentment amb les característiques del aerogenerador. El multiplicador augmenta la força mecànica, aquesta és transformada en el generador en energia elèctrica.

Tipus d’aerotrubines

-Aeromotors: Lentes amb moltes pales, normalment entre 12 i 24, amb un diàmetre de fins a 8m. Té un rendiment baix, però només necessiten un vent de 2m/s per funcionar.

-Aerogeneradors: Ràpides, amb poques pales, 2 o 3, té un rendiment elevat i es necessita un vent de entre 4 i 5m/s per començar funcionar. Avui en dia s’han desenvolupat aerogeneradors amb potències superiors a 1 MW.

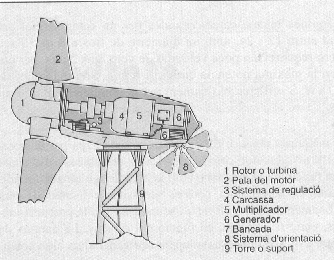

Les parts d’una aeroturbina són:

-Rotor: transforma l’energia del vent en mecànica.

-Sistema d’orientació: té la funció d’orientar l’aerogenerador perpendicular al vent.

-Sistema de regulació: té la funció de disminuir la velocitat d’engegada, mantenir la potència i la velocitat del rotor.

-Conversor energètic: està destinada en transformar l’energia mecànica.

-Bancada: element estructural que protegeix el sistemes de l’aerogenerador.

-Suport: té la funció d’elevar el rotor

Tipus d’aerogeneradors

Eix vertical: el savonius, el giromill i el darrieus. Tenen l’avantatge que no necessiten ser orientats i el manteniment és més pràctic, però té l’inconvenient que té un baix rendiment

Eix horitzontal:

En relació de la posició del rotor : els de cara el vent i els d’esquena el vent.

En relació de la quantitat de pales: monopales, bipales, tripales o multipales.

Els aerogeneradors han de tenir sistemes de control de potència i velocitat del rotor i el de control d’orientació.

Els parcs eòlics són instal·lacions que aprofiten l’energia elèctrica obtinguda amb aerogeneradors i es classifiquen així:

-Instal·lacions no connectades a la xarxa comercial

-Insta·lacions connectades a la xarxa elèctrica

-Instal·lacions connectades a la xarxa elèctrica amb la finalitat de subministrar-li energia



ACTIVITATS

12.- Explica breument la funció dels principals elements d’una aeroturbina.

13.- Analitza les principals les principals diferències enter els aeromotors i els aerogeneradors

14.- Explica en un diagrama de blocs les transferències energètiques en un aerogenerador.

15.-

16.-

17.-
