Tecnologia Industrial I |
Gas butà
S’utilitza bàsicament
en el sector domèstic. El subministrament es realitza amb bombones
UD-125.

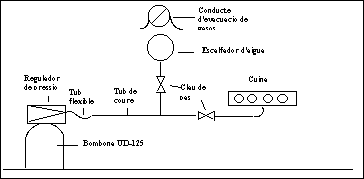

Elements característics
de la instal.lació :
-
La bombona : recipient d’hacer que emmagatzema el gas a pressió
en estat líquid.
-
El regulador de pressió : subministra el combustible a baixa pressió
i a una pressió constant.
-
Les canonades : condueixen el gas fins als aparells de consum. Són
tubs de coure que s’instal.len a la superfície de les parets. Per
acoblar la bombona a la instal.lació s’utilitzen tubs flexibles
homologats.
-
La clau de pas . obre i tanca el pas del gas a la instal.lació i
als diferents aparells de consum.
Gas natural
És el més
utilitzat. Els subministraments a habitatges i al sector de serveis es
fan a través de la xarxa de baixa pressió mitjana, mentre
que la
d’alta pressió
s’utilitza per als subministraments industrials de gran consum.
La instal.lació
interna la formen les canonades de conducció del gas ( normalment
de coure ) amb les corresponents claus de pas. Per a la
connexió
dels aparells mòbils s’han d’utilitzar connexions flexibles homologades.
Cremadors:
Conjunt de mecanismes
que permeten barrejar el combustible i el comburent per produir la combustió
amb unes determinades característiques.
Les seves funcions
són:
-
Permetre la regulació dels cabals d’aire i gas.
-
Assegurar la barreja del combustible i el comburent amb les proporcions
convenients al tipus de combustió desitjat.
-
Realitzar la combustió en forma de flama, amb les dimensions i propietats
fisicoquímiques apropiades.
-
Mantenir l’estabilitat de la flama.
Tipus
de combustió:
-
Estequiomètrica : amb proporció exacta de comburent. Utilitzada
en els cremadors d’aparells en els quals l’única finalitat és
la d’obtenir calor.
-
Oxidant : amb excés de comburent. Utilitzada en l’oxitall per tallar
planxes d’hacer.
-
Reductora : amb manca de comburent. Utilitzada en els processos industrials
en què es necessita la calor en una atmosfera reductora.
Tipus de cremadors:
-
Multigas : els cremadors funcionen amb diferents gasos.
-
Mixtos : els cremadors funcionen amb diferents combustibles.
-
De marxa simultània : el gas i l’altre combustible poden cremar-se
conjuntament.
-
De marxa alternativa : el gas i l’altre combustible no poden cremar-se
conjuntament.
Cremadors atmosfèrics de flama blava: l’aire s’agafa directament de l’ambient i es barreja amb el gas abans de la combustió
Aparells de
gas :
Dispositius que
aprofiten el calor generada en la combustió, per a la seva utilització
en diverses activitats i processos.
Els aparells han de disposar d’un dispositiu de seguretat per a extinció o detecció de flames en els seus cremadors.
Tipus d’aparells de gas :
-
Aparells de circuit obert : agafen l’aire necessari per a la combustió
de l’atmosfera del local on estan instal.lats. Alguns han d’estar connectats
a un
conducte d’evacuació dels productes de la combustió.
-
Aparells de circuit estanc : el circuit de combustió no té
comunicació amb l’atmosfera del local en què estan instal.lats.
