Planos de la caseta de instrumentos
La Caseta de Instrumentos GLOBE debe construirse con pino blanco o cualquier madera similar, de 1,9 de grosor y pintada de blanco, tanto en la parte interior como en la exterior. Se debe instalar una cerradura para prevenir la manipulación inexperta de los instrumentos. Así mismo, se deben instalar bloques de montaje en el interior, para asegurar que el termómetro de máximas y mínimas no tope la pared posterior. La puerta se la coloca con bisagras en uno de los lados. Esto no se muestra en el diagrama. Las partes deben ser atornilladas o pegadas y clavadas. Los planos están especificados en unidades métricas.

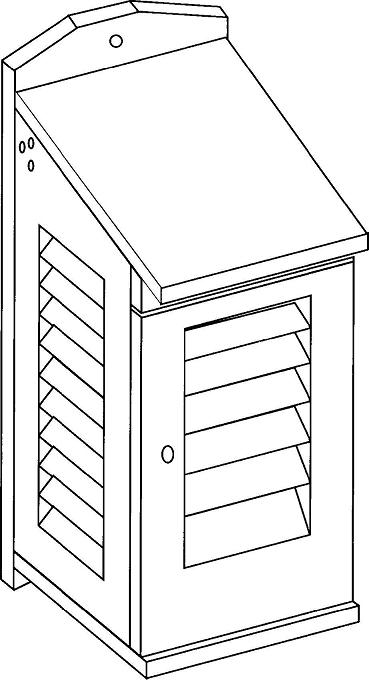

Figura JH-1

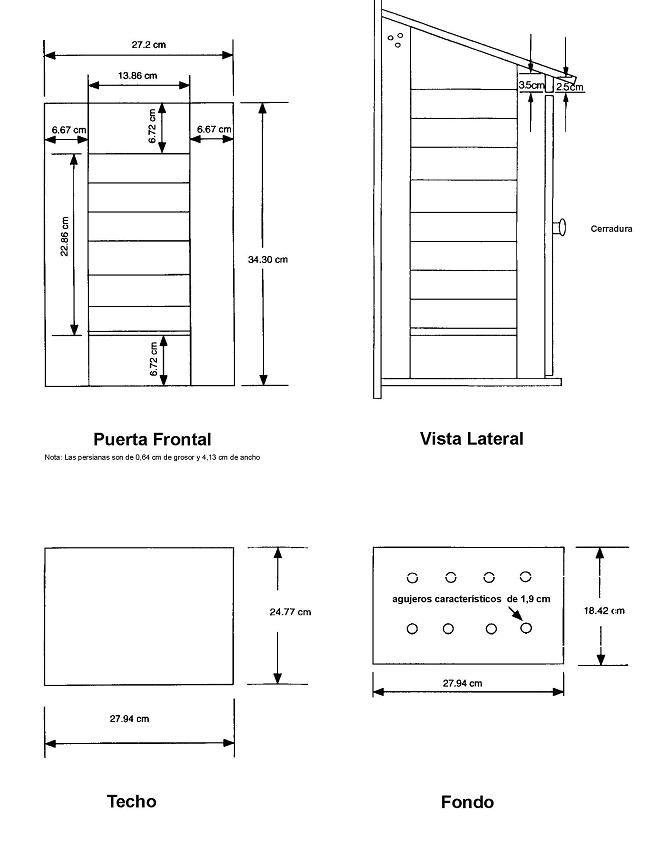

Figura JH-2

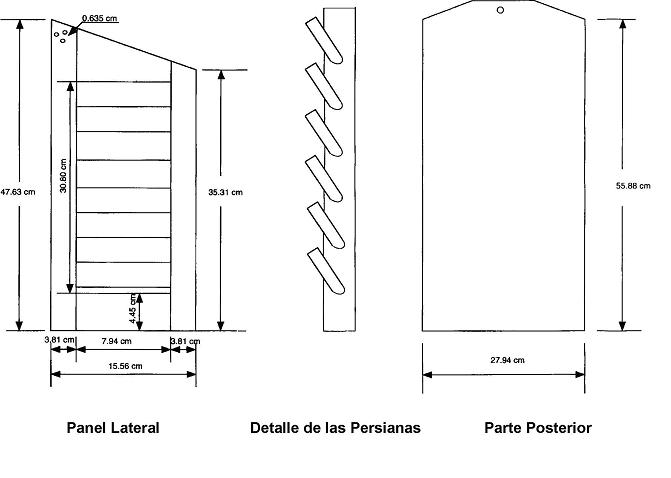

Figura JH-3
