Material per a l'alumnat

 [Crèdit 1]



4  La llum i el gas utilitzen codis
 		a b

Bon dia mates
 En les resistències, es fan servir colors per indicar valors numèrics determinats. És una bona forma de constatar la utilitat del nostre sistema decimal.
Codis decimals
Codis decimals
Les resistències controlen el pas d'electricitat.
Tenen un valor que s'expressa amb bandes de colors i d'acord amb el codi que es veu a les taules següents:
  • A la dreta tens un model extret d'un manual.
  • Com que no disposem de colors, indiquem sempre el codi de les inicials en anglès (com es troba en realitat).
  • Dues bandes corresponen als dígits (desenes i unitats).

Bandes Negre
(BK)		 Marró
(BR)		 Vermell
(R)		 Taronja
(O)		 Groc
(Y)		 Verd
(G)		 Blau
(B)		 Violat
(V)		 Platejat
(S)		 Blanc
(W)
Valor digital
de la banda		 0 1 2 3 4 5 6 7 8 9

  • La següent correspon als factors de multiplicació o divisió.

Bandes Gris
(G)		 Platejat
(S)		 Negre
(B)		 Marró
(BR)		 Vermell
(R)		 Taronja
(O)		 Groc
(Y)		 Verd
(G)		 Blau
(B)
Valor digital
de la banda		 :100 :10 1 x 10 x 100 x 1000 x 10000 x 100000 x 1000000

Aquestes dues bandes donen un valor que s'ha de modificar segons un factor de tolerància. Aquest factor s'expressa en forma de percentatge que cal afegir o treure per obtenir el valor acceptable de la resistència.
A l'exemple del manual, es pot veure que el valor acceptable de la resistència es calcula de la forma següent:
(27 x 1.000 ) ± 10 % és a dir, 27.000 ± 10 %
Com 10 % de 27.000 és 2.700, aleshores.
La tolerància acceptable va des de 24.300 ohms a 29.700 ohms.

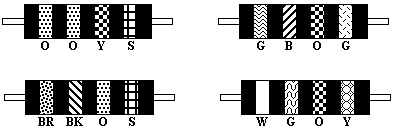

  1. Calcula la tolerància de les resistències següents.

Calcula la tolerància
