Amb aquesta activitat es veu com es pot treballar en un sistema
de control amb informacions d'entrada proporcionades per un element digital;
cal tenir present, doncs, que la informació que proporcionen aquest
tipus d'entrades és una dada binària, és a dir, un
0 o un 1. En declarar un element en una entrada del mòdul d'entrades,
es crea una seqüència que està associada a l'entrada.
Aquestes seqüències són especials, atès que
la seva activació està únicament relacionada amb
el canvi d'estat de l'entrada, és a dir, quan es genera un esdeveniment.
En el projecte, per veure els efectes de les entrades sobre
les sortides, programarem les accions següents:
- E1-Polsador NO
- Transició 0 a 1 -> activa les
4 primeres sortides del mòdul M37
- Transició 1 a 0 -> desactiva les 4 primeres sortides del
mòdul M37
- E6-Polsador NT
- Transició 0 a 1 -> activa les
4 últimes sortides del mòdul M37
- Transició 1 a 0 -> desactiva les 4 últimes sortides
del mòdul M3
Disseny
Obriu la pantalla Disseny a través
de Disseny/Entra a la pantalla. Seleccioneu la pestanya Projecte
i introduïu, al quadre de propietats, el títol del projecte,
el nom de l'autor/a, i una breu descripció.
Seleccioneu la pestanya Sortides digitals, poseu
LED vermells a les quatre primeres sortides i verds a la resta. Seleccioneu

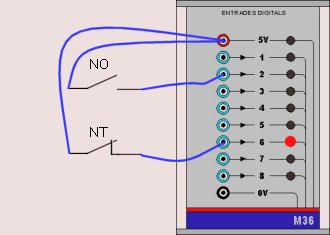

la pestanya Entrades digitals; us apareix la imatge del mòdul
M37; arrossegueu el polsador NO i deixeu-lo caure sobre el receptacle
de l'entrada 2; poseu-hi el nom Polsador NO. Poseu un polsador
NT a l'entrada 6 i canvieu-hi també el nom.
Si teniu el Sadex connectat, podeu comprovar si es
comunica correctament amb el programa activant el botó Verifica.
Comproveu l'encesa de les sortides, i a les entrades, en activar un polsador,
ha de canviar la il·luminació del LED de la seva entrada.
Codificació

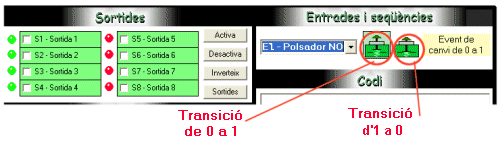

Obriu la pantalla Codificació. Seguiu els
passos següents:
- Seleccioneu la seqüència associada a l'entrada E2.
- Seleccioneu les primeres quatre sortides i cliqueu al botó
Activa. Aquesta ordre queda associada a la transició de
0 a 1 de l'entrada E2.
- Cliqueu al botó de transició d'1 a 0. Cliqueu al botó
Desactiva. Aquesta ordre queda associada a la transició
d'1 a 0 de l'entrada E2.
- Seleccioneu ara la seqüència associada a l'entrada E6.
- Traieu la selecció de les primeres quatre sortides i seleccioneu
les quatre últimes. Cliqueu al botó Activa. Cliqueu
al botó de transició d'1 a 0. Cliqueu al botó Desactiva.
Aquesta ordre queda associada a la transició d'1 a 0 de l'entrada
E6.
Heu observat que la seqüència Inicial,
tot i que sempre hi és present, en aquesta activitat no intervé
per a res. Les seqüències vinculades a les entrades gestionen,
per separat, les funcions de control de le sortides. En aquest cas, per
exemple, una funció que es podria assignar a la seqüència
Inicial seria forçar l'activació de les dues sortides.
Simulació

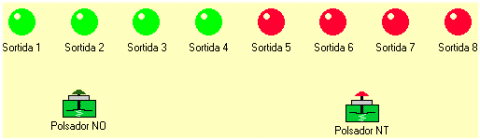

Entreu a la pantalla Simulació
i activeu l'opció Visualitzar etiquetes. Siteu el polsador
E2-Polsador NO sota de les primeres quatre sortides, i el polsador
E6-Polsador NT a sota de les quatre últimes sortides.
Poseu en marxa la simulació clicant
sobre la icona corresponent. El canvi en els estats dels polsadors els
podeu simular clicant damunt dels polsadors. Els polsadors tenen una posició
estable i una d'inestable, per tant, per comprovar què passa en
prémer-los tots dos simultàniament, no ho podeu fer directament.
Per aconseguir-ho, heu de bloquejar la posició inestable. Això
s'aconsegueix prement la tecla shift (majúscules) alhora
que cliquem al polsador amb el ratolí. Per desfer el bloqueig,
cal fer la mateixa acció.
Execució
Cliqueu la icona Execució i comproveu
el funcionament del circuit real.
Deseu el projecte amb el nom entrades.csd.
|
