El semàfor que es planteja en aquest projecte consta
d'un semàfor per a vehicles, que està permanentment en verd,
i un semàfor per a vianants, que està permanentment en vermell.
Quan un vianant vol creuar, ha de prémer el polsador i al cap d'un
moment els semàfors inicien el procés de canvi per fer tot
el cicle fins a quedar de nou en la situació inicial.
Disseny
Obriu la pantalla de disseny a través
de Disseny/Entra a la pantalla. Seleccioneu la pestanya Projecte
i introduïu, al quadre de propietats, el títol del projecte,

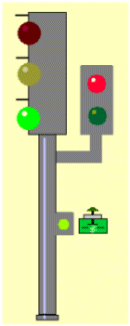

el nom de l'autor/a i una breu descripció. Prepareu una imatge
del semàfor per a la pantalla de simulació i declareu-la
en les propietats del projecte.

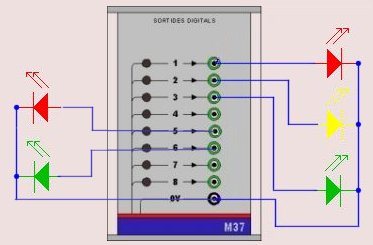

Seleccioneu la pestanya Sortides digitals, poseu
els LED de les sortides corresponents. Els LED del semàfor de vianants
han d'aparèixer en la pantalla de simulació més petits,
per això heu de modificar el paràmetre Mida sim. %
del quadre de propietats d'aquestes sortides
al 80%.
Seleccioneu la pestanya Entrades digitals; arrossegueu
un polsador NO i deixeu-lo caure sobre el receptacle de l'entrada 2.
Si teniu el Sadex connectat, podeu comprovar si es
comunica correctament amb el programa activant el botó Verifica.
Comproveu l'encesa de les sortides, i a les entrades, en activar el polsador,
ha de canviar la il·luminació del LED de la seva entrada.
Codificació
El programa queda condensat en la seqüència
associada al polsador, i només requereix una seqüència
auxiliar per crear la intermitència del verd de vianants. La seqüència
inicial només ha d'activar el verd de cotxes i el vermell de vianants
la primera vegada.
Obriu la pantalla Codificació. Seguïu
els passos següents:
- A la seqüència inicial activeu la sortida 3 (verd: cotxes)
i 5 (vermell: vianants).
- Creeu una nova seqüència amb el nom interm.
- Aquesta seqüència ha de desactivar el verd de vianants
(sortida 6), esperar 0,5 segons, activar el verd i esperar 0,5 segons
més.
Seleccioneu la seqüència E2-Entrada 2,
en la transició de 0 a 1, i entreu el codi:
- Esperar 5 segons.
- Desactivar el verd de cotxes (sortida 3).
- Activar el groc (sortida 2).
- Esperar 2 segons.
- Desactivar el groc.
- Activar el vermell de cotxes (sortida 1).
- Activar el verd de vianants (sortida 6).
- Esperar 5 segons.
- Repetir la seqüència interm 3 vegades.
- Desactivar el verd de vianants i el vermell de cotxes.
- Activar el vermell de vianants (sortida 5) i el verd de cotxes (sortida
3)
|
