Les plantes de les esglésies
|
|

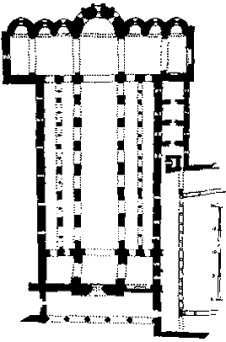

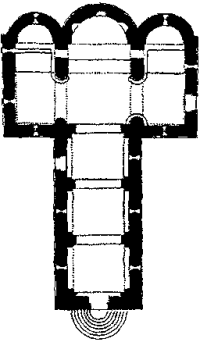

La planta d'un edifici és la representació plana del seu sòl. El contorn representa els murs i en el seu interior es representen els elements estructurals més rellevants de la coberta de l'edifici i els sistemes de suport. Aquí et presentem les plantes de dues esglésies. La primera correspon a Sant Ponç de Corbera (Baix Llobregat) i la segona a Santa Maria de Ripoll (Ripollès).
- Assenyala els elements que corresponguin en les plantes posant el número corresponent.
|
1. Nau central
|
2. Nau lateral
|
3. Transsepte
|
4. Creuer
|
|
5. Absis
|
6. Absidioles
|
7. Presbiteri
|
8. Cimbori
|
|
9. Volta de canó
|
10. Capçalera
|
11. Pòrtic
|
12. Arcs torals
|
|
13. Arcs formers
|
14. Arcs perpianys
|
15. Pilar cruciforme
|
16. Porta abotzinada
|
|
|
|
|
|
- Esbrina a quina tipologia bàsica correspon cadascuna de les esglésies anteriors.
1. Planta basilical
2. Planta de creu grega
3. Planta de creu llatina
Els dos tipus de plantes que has seleccionat són els més freqüents a l'art romànic.
- Fixa't en l'escala de les plantes. Calcula les longituds i la superfície aproximades d'aquests dos edificis.
- Fes una breu descripció de cada una d'aquestes plantes.
|
