CIRCUIT TANCAT

  Muntar un circuit tancat amb el videoprojector

  Un circuit tancat permet visualitzar el senyal de vídeo d'una videocàmera o càmera fotogràfica amb un projector de vídeo. Habitualment només es connecta el senyal de vídeo per evitar acoblaments d'àudio. La majoria de cables suministrats amb les càmeres són curts (2 o menys metres) i cal fer la connexió càmera-videoprojector a través d'un allargament i el corresponent adaptador RCA.



Materials necessaris:

Videoprojector
Càmera de vídeo o de fotografiar
Trespeus
Cable de sortida de vídeo analògic de la càmera
Cable RCA d'uns 3 metres (per utilitzar com a allargament)

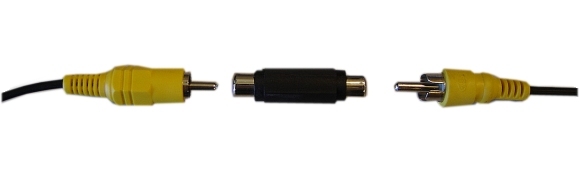

Connector RCA femella/RCA femella (per connectar el cable de la càmera a l'allargament)
Pantalla de projecció








Procediment:

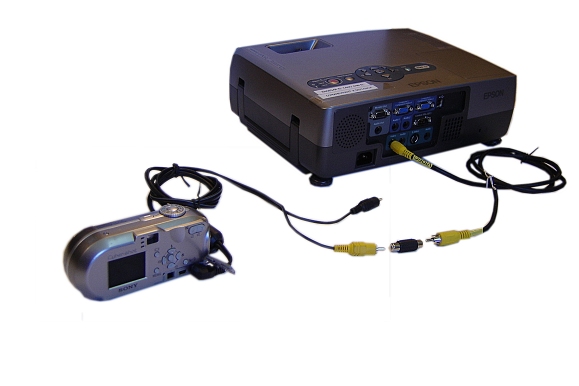

1.- Connecteu només el cable de sortida de vídeo (habitualment de color groc; no cal connectar el/els cables d'àudio) de la càmera al cable d'allargament mitjançant l'adaptador RCA.

2.- Connecteu el cable d'allargament a l'entrada de vídeo del videoprojector.

3.- Situeu la càmera, sense cinta, en un trespeus. Engegueu la càmera i poseu-la en posició "càmera".

4.- Engegueu el videoprojector i ajusteu el selector de font d'entrada a "vídeo".

5.- Ajusteu el zoom i l'enfocament a la pantalla de projecció.
