Geometría Animada e Interactiva: Gráficas de los polinomios de segundo grado

Objectivos
Al acabar la ficha de trajo el alumno/a de ser capaz de :
1. Variar el coeficiente de las x al cuadrado ( de un polinomio de segundo grado) e interpretar su efecto sobre la gráfica
2. Variar el coeficiente de las x ( de un polinomio de segundo grado) e interpretar su efecto sobre la gráfica.
3. Variar el término independiente ( de un polinomio de segundo grado) e interpretar su efecto sobre la gráfica.

Instruciones
1. Cliquee y arrastre los puntos rojos.
2. Cliquee sobre los botones que hay dentro del applet para hacer que los objetos se muevan o que nuevos objetos aparezcan o desaparezcan.
3. Cuando los objetos son de animación o movimiento, pulsar tecla > para acelerar el movimiento o la tecla < para frenar.
4. Presione R para reajustar el applet a su configuración inicial.
5. Pulsar el X rojo de la esquina inferior derecha para eliminar la traza u objetos nuevos.

Reglas particulares del ejemplo 1
1. Arrastra los puntos rojos del eje vertical y modifica los coeficientes del polinómio y observa el efecto sobre la gráfica.
2. Arrastra el punto azul x sobre el eje horizontal para observar el valor del polinomio en dicho punto.

Volver al principio de la página

Lee y recuerda

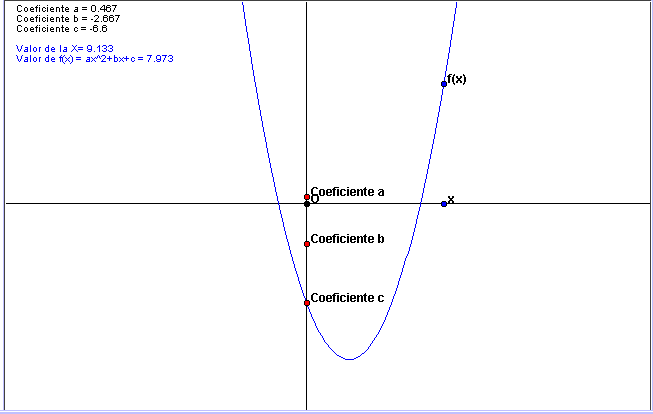

Esta imagen dinámica , construida con el Applet jsp4.JAR, puede simular la gráfica de una infinidad de polinomios de segundo grado f(x) = ax ²+bx+c con sólo variar los coeficientes a, b, c, del polinomio, cuyos valores aparecen en la parte superior izquierda y que se modifican al mover sus puntos correspondientes sobre el eje vertical. También aparece una abscisa móvil x y su ordenada correspondiente f(x) , tanto gráficamente como en valor numérico.

El método utilizado en el Applet jsp4·.JAR para trazar las gráficas de una función f(x) es el siguiente:

Se calcula la abscisa x y la ordenada f(x), respecto de un sistema de coordenadas, mediante las ordenes Coordinate(....) Calculate(...).

A continuación se traza el punto (x,f(x)), mediante la orden PlotXY(f(x),Origin&Unit, x)

Finalmente, se repite la orden anterior un numero determinado de veces con la instrucción
Locus(objeto1, punto2, objeto3, numVeces);

El objeto1 es el punto indicado por el paso 2. Pero también puede ser un segmento o un rayo o una recta. El punto2 se mueve en el camino indicado por el objeto3 que puede ser un segmento o un rayo o una recta o una circunferencia y que en nuestro caso se tratará del eje de abscisas. El parámetro numVeces indica las veces que se repite el proceso; naturalmente haciendo que el punto2 recorra el objeto3.

Volver al principio de la página

Lee y practica

Intercala el siguiente programa en una página HTML y lo guardas en A:jsp08.htm (4 p ).

<APPLET CODE="GSP.class" ARCHIVE="JSPDR3.JAR"

CODEBASE="." WIDTH = 650 HEIGHT=450

ALIGN=CENTER>

<PARAM NAME=Construction VALUE="

{Ejes de coordenadas y escala}

{1} Point(300,200)[label('O'),black];

{2} UnitPoint(1,15)[hidden]; {punto (1,0)}

{3} Origin&Unit(1,2)[hidden]; {Origen, unidad y rejilla}

{4} AxisX(3)[black]; {eje de abscisas}

{5} AxisY(3)[black];

{6} Point on object(5,0.6)[label('Coeficiente a')];

{7} Point on object(5,0.4)[label('Coeficiente b')];

{8} Point on object(5,0.7)[label('Coeficiente c')];

{9} Coordinates(6,3,10,10,'')[hidden];

{10} Coordinates(7,3,10,10,'')[hidden];

{11} Coordinates(8,3,10,10,'')[hidden];

{12} Calculate(10,10, 'Coeficiente a = ','#A2')(9);

{13} Calculate(10,20, 'Coeficiente b = ','#A2')(10);

{14} Calculate(10,30, 'Coeficiente c = ','#A2')(11);

{15} Point on object(4,0.7)[label('x'),blue];

{16} Coordinates(15,3,10,10,'')[hidden];

{17} Calculate(10,50,'Valor de la X= ','#A1')(16)[blue,thick];

{18} Calculate(10,60,

'Valor de f(x) = ax^2+bx+c = ',

'A B 2 ^ * C B * + D +') 12,17,13,14) [blue,thick];

{19} PlotXY(18,3,17)[label('f(x)'),blue];

{20} Locus(19,15,4,200)[blue,thick];

"> </APPLET>

Describe las acciones de las ordenes desde {6} hasta {14} (1 punto)

Modifica el programa de manera que al pulsar un botón aparezca señalado el vértice de la parábola y su valor en coordenadas (2 p)

¿ Para que valores de los coeficientes las ramas de la parábola van hacia abajo? (1p)

¿Cómo se calculan los puntos de corte con el eje horizontal? (2p)

Volver al principio de la página

Código fuente suministrado al applet jsp4·JAR

{Ejes de coordenadas y escala}
 {1} Point(300,200)[label('O'),black];
 {2} UnitPoint(1,15)[hidden]; {punto (1,0)}
 {3} Origin&Unit(1,2)[hidden]; {Origen, unidad y rejilla}
 {4} AxisX(3)[black]; {eje de abscisas}
 {5} AxisY(3)[black];

{Trazado y escritura de los coeficientes del polínomio}
  {6} Point on object(5,0.6)[label('Coeficiente a')];
  {7} Point on object(5,0.4)[label('Coeficiente b')];
  {8} Point on object(5,0.7)[label('Coeficiente c')];
  {9} Coordinates(6,3,10,10,'')[hidden];
  {10} Coordinates(7,3,10,10,'')[hidden];
  {11} Coordinates(8,3,10,10,'')[hidden];
  {12} Calculate(10,10, 'Coeficiente a = ','#A2')(9);
  {13} Calculate(10,20, 'Coeficiente b = ','#A2')(10);
  {14} Calculate(10,30, 'Coeficiente c = ','#A2')(11);

{Trazado y escritura de un punto (x,f(x)) de la gráfica}
  {15} Point on object(4,0.7)[label('x'),blue];
  {16} Coordinates(15,3,10,10,'')[hidden];
  {17} Calculate(10,50,'Valor de la X= ','#A1')(16)[blue,thick];
  {18} Calculate(10,60,'Valor de f(x) = ax^2+bx+c = ','A B 2 ^ * C B * + D +')(12,17,13,14)[blue,thick];
  {19} PlotXY(18,3,17)[label('f(x)'),blue];

{Trazado de 200 puntos de la gráfica del polínomio}
  {20} Locus(19,15,4,200)[blue,thick];

Volver al principio de la página

Introducir las ordenes del ejemplo que deseéis construir:
