Este montaje reune todas las imágenes de la Pathfinder
obtenidas por el rover Sojourner. Al pie de cada imagen se ha anotado el
sol en que se hizo la fotografía.
(2 Mbytes) |
 |
Montaje que reune las imágenes del APXS (Alpha Proton X-Ray Spectrometer) del rover desplegado antes de cada operación en "Rock Garden". Al pie de cada imagen se indica el número de referencia. Falta A-1, por ejemplo, por tratarse de una medida ambiental, y no de un análisis. |
  |
Par estereoscópico que muestra al rover Sojourner avanzando junto a Half Dome. |
Agosto 25 (Sol 52) |
Gif animado (802 K) obtenido el Sol 52 que muestra el rover Sojourner acercándose a la roca "Shark" para aplicar el espectrómetro APXS (Alpha Proton X-Ray Spectrometer). |
Agosto 12 (Sol 39) |
Nubes azuladas fotografiadas por la cámara IMP del lander unos 40 minutos antes del amanecer el Sol 39. El color es debido a la presencia de partículas pequeñas de hielo, quizá diez veces menores que las de polvo, Las nubes brillantes de la parte inferior se encontraban a una altura de 10 a 15 km, y se veían unos 10 grados sobre el horizonte. |

Agosto 20 (Sol 47) |
Par estereoscópico obtenido el Sol 47 que muestra al rover Sojourner encaramado a Wedge. El espectrómetro APXS es el objeto circular que se ve en el centro de la parte frontal del rover. |
Agosto 20 (Sol 47) |
Imagen de Flat Top obtenida el Sol 47. |
 |
El rover Sojourner yendo de Wedge a Flat Top. |
 |
Primer plano de Flat Top. Está cubierta de orificios alargados: probablemente burbujas de gas, frecuentes en las rocas volcánicas. |
Agosto 12 (Sol 39) |
Mosaico fotográfico del lander y WedgeSe obtuvo a partir de imágenes tomadas el Sol 39 con la cámara frontal del rover. A la izquierda se ve la roca "Wedge". En un flanco de la caja de elementos electrónicos del lander se distingue la bandera norteamericana y las letras "JPL". La cámara IMP aparece montada en su torreta. A la derecha se ve la rampa frontal de descenso. |
Agosto 17 (Sol 44) |

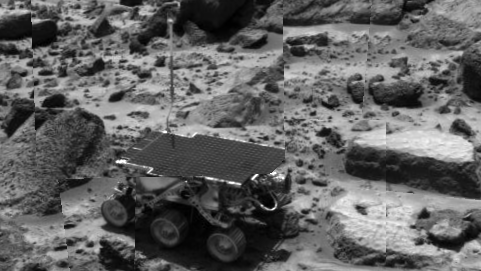

El rover Sojourner junto a WedgeImagen obtenida la tarde del Sol 44 por la cámara IMP en la que se ve al rover encaramado a Wedge en su camino hacia la roca Shark, a la izquierda. El instrumento APXS (Alpha Proton X- Ray Spectrometer) se distingue en la parte trasera del rover, retraido. |
Agosto 8 (Sol 35) |
Imagen obtenida la tarde del Sol 35 por la cámara IMP en la que se ve al rover Sojourner acercándose a Wedge. |
Agosto 17 (Sol 44) |

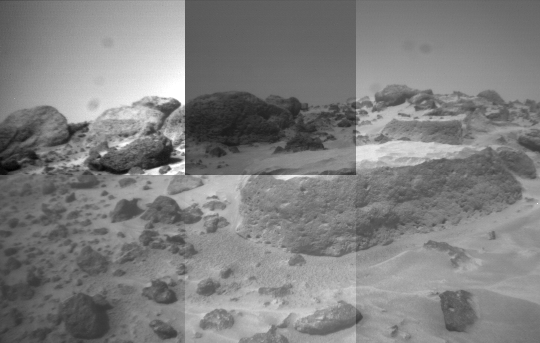

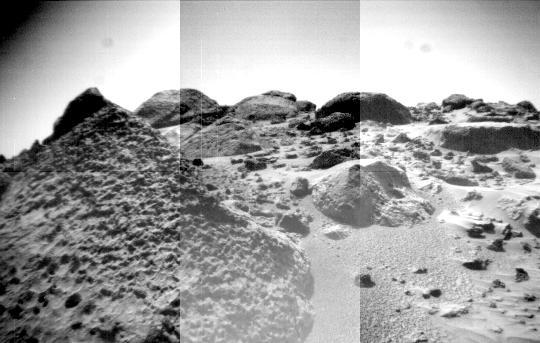

En este mosaico elaborado a partir de imágenes obtenidas el Sol 44 con las cámaras frontales del rover Sojourner se ven Wedge, Shark, Half-Dome, Moe y Flat Top. La roca rugosa de la izquierda es Wedge. Al fondo, de izquierda a derecha, se ven Shark, Half- Dome, y Moe. Flat Top es la roca rectangular a la derecha. |
Agosto 3 (Sol 30) |

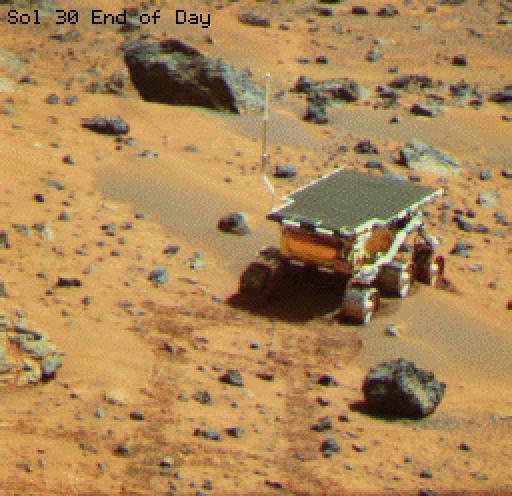

El rover Sojourner en la duna de la Sirena (Mermaid Dune)El rover aparece en esta imagen sobre la duna Mermaid, que destaca por su color relativamente oscuro. Obsérvese las huellas de color rojo oscuro que dejan las ruedas del rover. |
Agosto 6 (Sol 33) |

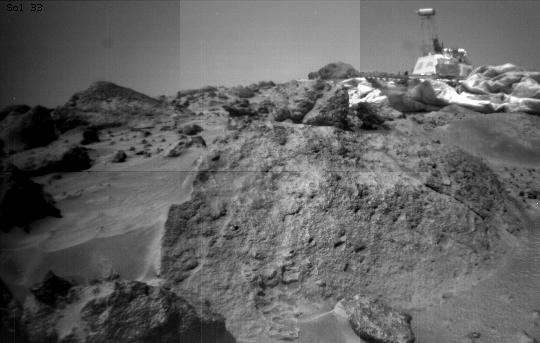

Ender: una roca con agujerosImagen obtenida el Sol 33 por la cámara delantera derecha del rover Sojourner. La roca con agujeros que se ve en primer plano, apodada "Ender", parece cubierta de polvo en su parte superior. Al fondo y a la derecha se ve el lander. El objeto cilíndrico sobre la torreta es la cámara IMP. |
Sol 32 |
Fragmento de la Super-panorámica en color mejorado
que muestra la zona "Rock Garden" al oeste del lander. Se elaboró
a partir de imágenes obtenidas por las cámaras el lander
a media mañana del Sol 32.
Cada imagen corresponde en realidad a una colección de 15 fotografías: seis para la imagen tridimensional en color y nueve con distintas longitudes de onda para estudiar por colorimetría las variaciones químicas, mineralógicas y texturales. A partir de los datos tridimensionales se obtendrá un mapa topográfico detallado de la zona y se estudiará la forma de las rocas. En la alineación de rocas del fondo se ven Shark, Half-Dome, Moe, y Stimpy. El rover Sojourner completó el estudio de este grupo de rocas el Sol 71. Las piedras pequeñas que se ven a la derecha de Flat Top y algo más abajo parecen haber sido desplazadas o aplastadas contra el suelo, probablemente por la nave durante el aterrizaje. Arriba a la derecha se ve parte del "South Peak" de las colinas gemelas. En primer plano se ve uno de los paneles solares y la rampa delantera para el descenso del rover. El mosaico fue elaborado por el United States Geological Survey de Flagstaff, Arizona. |
Sol 31 |
Mosaico en color mejorado que muestra la zona al sur del
lander. Se elaboró a partir de imágenes obtenidas por las
cámaras el lander a media mañana del Sol 31 como parte de
la Super-panorámica.
En la parte central se distinguen las rocas Squid, Ender, Hassock, y parte de Wedge. En la parte central izquierda se ve la roca Bosco y la duna "Mermaid Dune". En primer plano se ve parte de los airbags y la punta de la antena de baja ganancia del lander. Arriba a la izquierda, en el horizonte, se ve el borde del crater de impacto "Big Crater". El mosaico fue elaborado por el United States Geological Survey de Flagstaff, Arizona. |
Sols 20 y 38 |
Mosaico en color mejorado que muestra la zona al noreste
del lander. Se elaboró a partir de imágenes obtenidas por
las cámaras el lander el Sol 20 por la tarde (mitad superior) y
el Sol 38 (mitad inferior), como parte de la Super-panorámica.
"Scooby Doo" y "Baker's Bench" se ven en la parte central, a la izquierda y arriba, respectivamente. En primer plano se ven los airbags y parte de uno de los pétalos del lander. petals are visible in the foreground. El mosaico fue elaborado por el United States Geological Survey de Flagstaff, Arizona. |
Agosto 5 (Sol 32) |

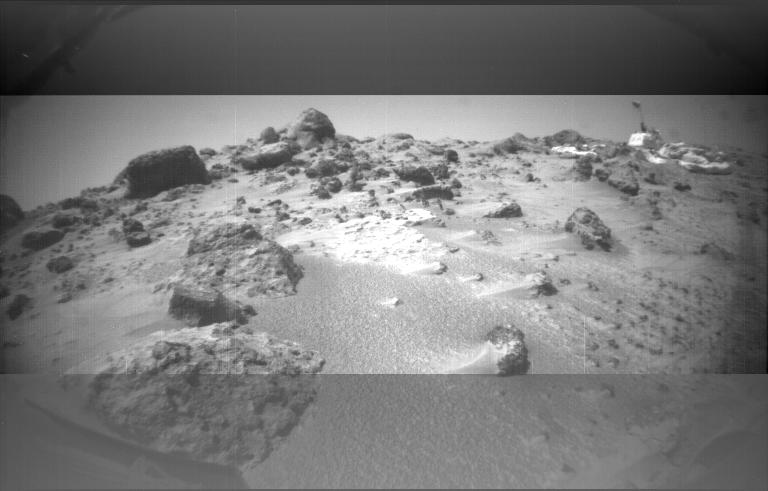

Colas de polvo arrastrado por el viento alrededor de las rocasImagen obtenida el Sol 32 por la cámara delantera izquierda del rover Sojourner. La estación Sagan (lander) se encuentra a unos 9 metros de distancia, a la derecha. En el lado izquierdo de varios guijarros aparecen colas de polvo. |
 |

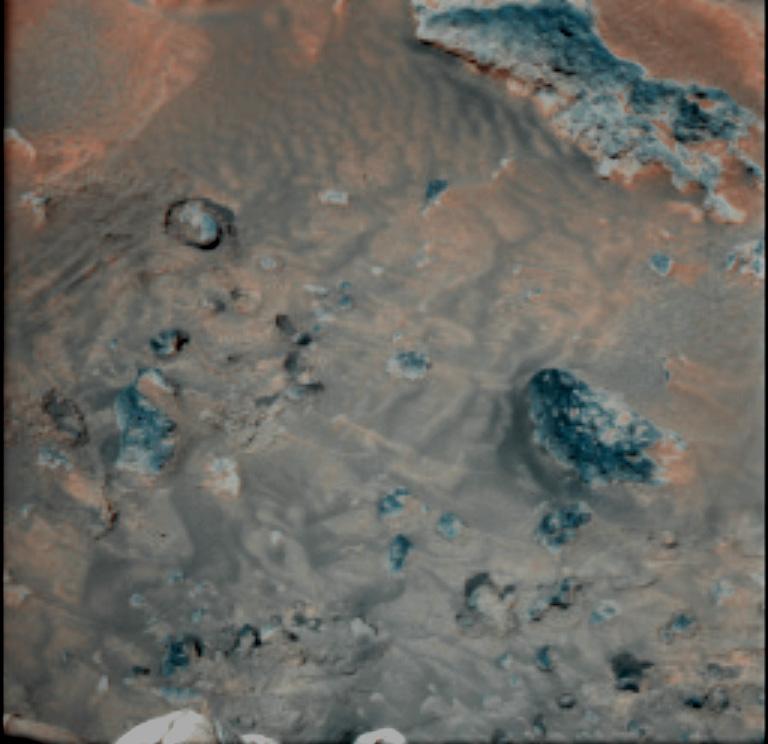

Efectos del viento en el suelo marcianoImagen en falso color que realza detalles de los efectos del viento en el suelo marciano, cerca del lugar de aterrije de la Pathfinder. Ha sido elaborada por combinación de imágenes obtenidas con filtros rojo y azul y permite distinguir los distintos materiales del suelo, claros y oscuros. La piedra que se ve a la derecha mide 16 cm de longitud. Cada semana se tomará una imagen similar para estudiar la evolución de las complejas estructuras que el viento modela en el polvo al transportarlo alrededor de las rocas. |
The missions are managed by the Jet Propulsion Laboratory, Pasadena, CA, for NASA's Office of Space Science, Washington, DC.
