Equip d'edició per taula

• Editar vídeo/so des de diverses fonts simultàniament:
  • des d'U-Matic
  • VHS/SVHS
  • V8-Hi8
  • càmera titoladora
  • DVD
  • senyal RGB.
• Canviar el format de senyal de vídeo:
  • de VHS/SVHS a DVD.
  • de VHS-C a VHS (consulta-ho, cal canviar la configuració bàsica)
  • de VHS-C a DVD (consulta-ho, cal canviar la configuració bàsica)
  • de V8/Hi8 (analògic) a DVD
  • de V8/Hi8 (analògic) a VHS
  • de Hi8 digital a CD (consulta-ho, cal canviar la configuració bàsica)
  • de Hi8 digital a VHS (consulta-ho, cal canviar la configuració bàsica)
  • de DV a DVD
  • de DV a VHS (consulta-ho, cal canviar la configuració bàsica)
  • de DVD, VCD, SVCD a VHS
  • de VDC/SVCD a DVD
  • de senyal RGB a DVD
  • de senyal RGB a VHS
  • de U-Matic a DVD
  • de U-Matic a VHS

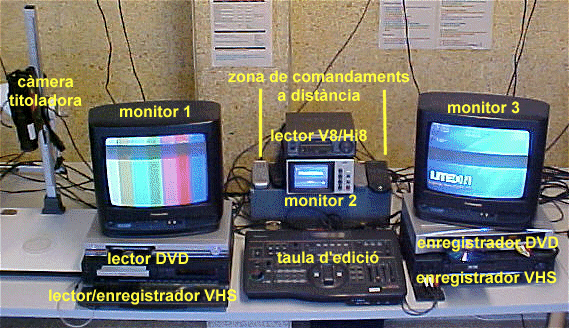

Funcions dels aparells

• Càmera titoladora: dóna el senyal directament a la taula d'edició. Font: EXT CAM
• Lector/enregistrador VHS: rep el senyal de la zona U-Màtic (AV-2)  i de l'ordinador situat a la dreta de l'equip (AV-3). Dóna el senyal al monitor 1 i a la taula d'edició (SOURCE 1)
• Lector DVD: dóna el senyal al monitor 2 i a la taula d'edició (SOURCE 2) a través del lector V8/Hi8
• Lector/enregistrador V8/Hi8. Rep el senyal del lector DVD (mentre no reprodueix format propi); dóna el senyal al monitor 2 i a la taula d'edició (SOURCE 2)
• Taula d'edició: rep el senyal de la càmera titoladora (EXT CAM), lector/enregistrador VHS (SOURCE 1), dels senyals RGB i U-Matic conectats al lector/enregistrador VHS (SOURCE 1), del lector/enregistrador V8/Hi8, del DVD lector connectat al lector/enregistrador Hi8, de l'equip de so situat a la dreta de l'equip (AUX). Dóna senyal a l'enregistrador VHS i a l'enregistrador DVD.
• Enregistrador VHS: rep el senyal de la taula d'edició. Dóna el senyal al monitor 3
• Enregistrador DVD: rep el senyal de la taula d'edició. Dóna el senyal al monitor 3.
• Altres aparells relacionats
  • Ordinador multimèdia: dóna senyal RGB convertit a VHS i senyal d'àudio (WAV, MP3... convertit a analògic) al lector/enregistrador VHS (AV3)
  • Equip de so: dóna senyal de so (ràdio, CD, K7, micròfon) directament a la taula d'edició (AUX)
  • U-Matic: dóna senyal de vídeo/so al lector/enregistrador VHS (AV2)

Per utilitzar aquest equipament és bàsic:

• Haver fet la reserva de la sala d'edició
• Tenir connectats tots els aparells que composen l'equip, encara que aparentment no es facin servir (excepte la càmera titoladora)
• Connectar els equipaments externs a l'equips que calgui utilitzar, si és el cas (ordinador, equip de so, U-Matic...)
• Conèixer el funcionament bàsic de tots i cadascun dels aparells que s'utilitzaran.
• No efectuar cap mena de canvi en el cablat sota cap concepte. En el cas de que això sigui necessari (DV a VHS, Hi8 digital a DVD o VHS, VHS-C a DVD o VHS)
