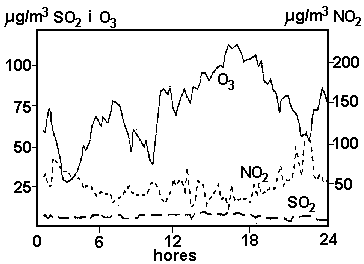

El gràfic de la figura recull el registre de los concentracions de diòxid de sofre, ozó i diòxid de nitrogen a l'atmosfera d'una ciutat al llarg d'un dia.
Se suposa que que el patró del gràfic es retepeix d'una forma forma constant la majoria dels dies a la zona i que no hi ha una emissió d'ozó per part de cap industria.

7. Per què la presència de diòxid de nitrogen afecta a la concentració d'ozó?:

6. Quina relació hi ha entre les concentracions de diòxid de nitrogen i d'ozó?:

5. A quina hora s'ha mesurat la concentració mínima de diòxid de nitrogen?:

4. Quina és la immissió de diòxid de nitrogen a les 6 hores?:

3. Quina és la emissió de diòxid de nitrogen 12 hores?:

2. A quina hora s'assoleix la màxima concentració d'ozó?:

1. Quina és la concentració màxima d'ozó al llarg d'aquest dia?:
