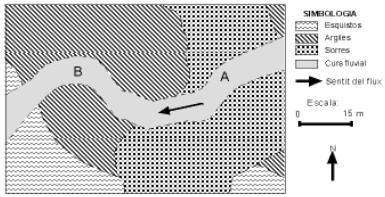

El diagrama de Hjulstrom serveix per analitzar la relació entre la mida de les partícules i la velocitat del corrent. Utilitzeu-lo per a respondre les següents qüestions referides a la zona representada en el mapa adjunt.

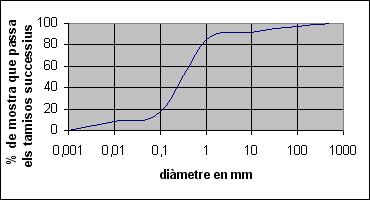

Després d'un dia amb fortes pluges, el cabal del riu experimenta un increment molt notable durant el vespre i, com a conseqüència, la velocitat del corrent augmenta molt:   Velocitat del corrent Hora Velocitat (m/s) 18 12 20 50 22 200 En el punt B, a les vuit del vespre, un estudiant de Batxillerat va agafar una mostra d'aigua del riu, va separar-ne els sòlids en suspensió i els va sotmetre a un estudi de granulometria. Els resultats obtinguts es mostren en la següent gràfica.

--- Continguts --- Hjulstrom, erosió sorres Hjulstrom, erosió sorres Hjulstrom, erosió argiles Hjulstrom, erosió argiles Corba granulomètrica Corba granulomètrica

6. Consulteu la gràfica i justifiqueu el baix contingut d'argila (diàmetre inferior a 0,0625 mm) que hi troba. Tingueu en compte que la mostra es pren quan el riu ja ha travessat una zona amb material argilós: El corrent ha assolit una velocitat tan alta que no transporta partícules d'argila, tot i que ha travessat una zona argilosa El corrent erosiona les partícules d'argila abans que arribin al lloc de mostreig El corrent arrossega més partícules grans que argila perquè encara no ha assolit prou velocitat com per arrencar partícules d'argila, tot i que ha travessat una zona argilosa El corrent encara no ha assolit prou velocitat com per arrencar partícules d'argila, tot i que ha travessat una zona argilosa 5. Consulteu la gràfica i determineu quin és l'interval de diàmetre de partícules dominant en la mostra analitzada?: entre 0,001 i 0,01 mm de diàmetre entre 0,01 i 0,1 mm de diàmetre entre 0,1 i 1 mm de diàmetre entre 1 i 10 mm de diàmetre entre 10 i 100 mm de diàmetre entre 100 i 1000 mm de diàmetre 4. Considerant que la velocitat és la mateixa en tot el tram, determineu, amb l'ajuda del diagrama de Hjulstrom, a quines hores el riu és capaç d'erosionar els materials del punt B: a les 18:00 a les 20:00 a les 22:00 No pot erosionar a cap de les hores indicades 3. Segons el diagrama de Hjulstrom, a quina velocitat mínima pot erosionar argiles el riu (en el cas més favorable)?: a 50 cm/s (aprox.). a 70 cm/s (aprox.). a 100 cm/s (aprox.). a 150 cm/s (aprox.). 2. Considerant que la velocitat és la mateixa en tot el tram, determineu, amb l'ajuda del diagrama de Hjulstrom, a quines hores el riu és capaç d'erosionar els materials del punt A: a les 18:00 a les 20:00 a les 22:00 No pot erosionar a cap de les hores indicades 1. Segons el diagrama de Hjulstrom, a quina velocitat mínima pot erosionar sorres el riu (en el cas més favorable)?: a 5 cm/s (aprox.). a 10 cm/s (aprox.). a 20 cm/s (aprox.). a 50 cm/s (aprox.).
