Isòbates del nivell freàtic al 1997 (m)
Isòbates del nivell freàtic al 1977 (m)
Pou d'extracció d'aigua
Xarxa hidrogràfica

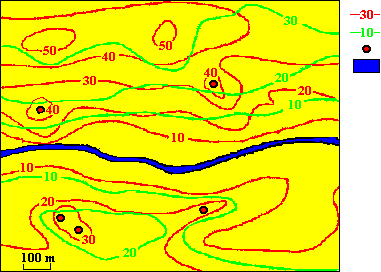

Aquest mapa d'isòbates (línies que uneixen punts de la mateixa profunditat del nivell freàtic) representa els marges d'un riu.

10. Quin tipus d'impacte cal esperar en el futur si continua la sobreexplotació?:
El riu es tornarà influentEl riu es tornarà efluent
La isòbata de 10 m s'aproparà més al riuLa isòbata de 10 m s'allunyarà més del riu

9. On convindria fer un pou si està prohibit treure aigua a menys de 100 m del riu?:

8. On s'ha produït una extracció d'aigua mitjançant pous més massiva?:

7. Quina és la causa de l'augment de profunditat del nivell freàtic els darrers anys?:
La salinització de l'aiguaLa sobreexplotació de l'aqüífer
L'abocament de residusEl confinament de l'aqüífer

6. A quina conclusió s'arriba comparant les isòbates dels anys 1977 i 1997?:

5. Quina era la profunditat del nivell freàtic al pou més occidental?:

4. Quina era la profunditat del nivell freàtic l'any 1977 al pou més meridional?:

3. Quina era la profunditat del nivell freàtic l'any 1997 al pou més meridional?:

2. Quina era la profunditat del nivell freàtic l'any 1977 al pou més septentrional?:

1. Quina era la profunditat del nivell freàtic l'any 1997 al pou més septentrional?:
