CONSTRUCCIÓ
4. Estructura

Dóna rigidesa a l’edifici, fa la funció d’esquelet. Descansa sobre els fonaments. L’estructura d’acer (més lleugera i elàstica) s’usa per gratacels o naus.

ESTRUCTURA VERTICAL:

  • Pilars de formigó armat, acer o fusta.
  • Parets mestres de totxos, totxanes o geros.


ESTRUCTURA HORITZONTAL:

  • Bigues que suporten els sostres, teulades o terrasses. Formen part del forjat. Són fetes de formigó armat, acer o fusta.
  • Jàsseres d’acer o formigó armat. Són bigues de grans dimensions que aguanten altres bigues o els forjats.
  • Forjat: Elements que formen els sostres. Consten d’una alternança de bigues i revoltons units per una malla d’acer corrugat i formigó.

forjat

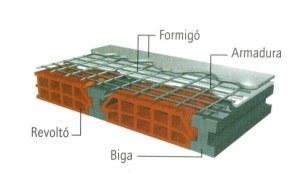

Forjat (imatge extreta del llibre Tecnologia 3, Ed.Teide.)

forjat

Forjat

estructura

Elements estructurals (Imatge extreta del llibre Tecnologia 3, Ed. Teide)
