Elaboració
de la taula

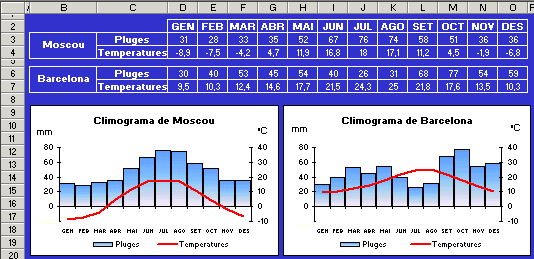

- Creeu un full nou
i anomeneu-lo Climes.
- Modifiqueu les
mides de les columnes i de les files 1 i 5.
- Entreu els noms
dels mesos en el rang D2:O2 i els rètols de la columna C.
- Seleccioneu el
rang B3:B4 i accediu a Formato|Celdas|Alineación. Activeu
l'opció Combinar celdas i trieu Centrar a Horizontal
i Vertical. Accepteu.
- Entreu el rètol
a la cel·la que heu creat a partir del rang B3:B4.
- Feu el mateix amb
rang B6:B7.
- A continuació,
heu d'entrar les dades del rang D3:O4. Ho podeu fer directament
pel teclat, o bé copiant-les de la finestra següent:
- Feu el mateix amb
les dades de D6:O7. Les teniu a la finestra:
- Traieu la visió
de quadrícula del full.
- Seleccioneu el
rang A1:P20 i accediu a Formato|Celdas|Tramas i trieu
un color blau com el de la figura.
- Seleccioneu el
rang B2:O7 i accediu a Formato|Celdas|Fuente i trieu el
color blanc. D'aquesta manera, els caràcters sortiran de color blanc.
Accepteu.
- Seleccioneu el
rang D2:O2. Accediu a Formato|Celdas|Bordes. Trieu el
color blanc i, a continuació, premeu els botons Contorno i Interior.
Accepteu.
- Feu el mateix amb
els rangs B3:O4 i B6:O7.
Elaboració
del gràfic de Moscou
- Seleccioneu el
rang C2:O3.
- Activeu el menú
Insertar|Gráfico, o bé feu clic a sobre el botó d'assistent
dels gràfics que trobareu a la barra d'eines.
- A la finestra que
surt, assegureu-vos que estigui seleccionada la fitxa Tipos estándar.
Trieu com a tipus de gràfic Columnas i com a subtipus Columna
agrupada, és a dir, el primer de la primera fila. Premeu Terminar.
(hi ha altres mètodes alternatius)
A continuació, superposareu
el gràfic de les temperatures al de les pluges.
- Seleccioneu el
rang C4:O4 i feu Edición|Copiar, o bé Control
+ C, com si volguéssiu fer una còpia.
- Seleccioneu la
finestra gràfica i enganxeu la còpia (amb Edición|Pegar o Control
+ V).
Observeu que han aparegut
unes barres verticals relatives a les dades de les temperatures. Caldrà
modificar-les.
- Cliqueu sobre aquestes
barres i, amb el botó dret del ratolí, accediu a Tipo de gráfico.
Trieu el tipus Líneas i el subtipus Línea, que és el primer
de la primera fila. Accepteu.
Ja teniu els dos tipus
de gràfics diferents. A continuació, heu de fer aparèixer l'eix vertical
relatiu al gràfic de les temperatures.
- Cliqueu sobre la
línia del gràfic de temperatures i, amb el botó dret del ratolí, accediu
a Formato de serie de datos | Eje. Activeu Eje secundario
i premeu Aceptar.
En aquesta situació,
l'eix de l'esquerra o principal, està associat a les barres verticals
(pluges) i l'eix de la dreta, o secundari, a la línia (temperatures).
Als climogrames, l'escala de temperatures ha de ser la meitat que la de
pluges. Tot seguit canviareu les escales:
- Seleccioneu l'eix
vertical de l'esquerra i, amb el botó dret del ratolí, accediu a Formato
de ejes | Escalas. Heu de desactivar l'automàtic de Mínimo,
Máximo i Unidad mayor, i entreu a les caselles
-20, 80 i 20, respectivament. Accepteu.
- Seleccioneu l'eix
vertical de la dreta i repetiu l'acció anterior amb els valors
-10, 40 i 10, respectivament.
Continueu amb les
modificacions. Modificareu la posició de la llegenda i traureu el rectangle
gris i les línies horitzontals:
- Seleccioneu la
llegenda i, amb el botó dret del ratolí, accediu a Formato de leyenda
| Posición. Activeu Inferior. Accediu a Tramas i activeu
Ninguno. Accepteu.
- Seleccioneu el
rectangle gris central i suprimiu-lo. Feu el mateix amb les línies horitzontals.
Per modificar la mida
dels rètols:
- Seleccioneu la
finestra gràfica i, amb el botó dret del ratolí, accediu a Formato
del área del gráfico | Fuente. Trieu la mida 8. Accepteu.
Per modificar l'aspecte
de les barres verticals i de la corba:
- Seleccioneu les
barres verticals , amb el botó dret del ratolí, accediu a Formato
de serie de datos | Opciones. Feu que a la casella Ancho del
rango hi hagi un 0. D'aquesta manera, les barres es tocaran. Accediu
a Tramas i premeu el botó Efecto de relleno. A la fitxa
Degradado, activeu l'opció Preestablecer. De la casella
Colores preestablecidos, trieu Amanecer. Accepteu dos
cops.
- Seleccioneu ara
la línia de les temperatures i, amb el botó dret del ratolí, accediu
a Formato de serie de datos | Tramas. A l'apartat Línea,
trieu el color vermell i el segon gruix. Accepteu.
La línia de les temperatures,
en aquest cas, traspassa l'eix horitzontal cap als valors negatius. Si
voleu que els rètols dels mesos quedin per sota, podeu seguir les indicacions
següents:
- Seleccioneu l'eix
horitzontal. Premeu el botó dret del ratolí i accediu a Formato de
ejes | Tramas. Activeu l'opció Inferior de l'apartat Rótulos
de marca de graduación. Accepteu.
A continuació, caldrà
posar el títol del gràfic i els títols dels dos eixos verticals:
- Seleccioneu la
finestra gràfica i premeu el botó dret del ratolí. Accediu a Opciones
de gràfico | Títulos. Entreu el títol del gràfic ("Climograma de
Moscou"), i els dels dos eixos verticals ("mm" i " ºC"). Això significa
que els valors d'aquests eixos estan expressats en mm, que és equivalent
a litres/m2 , i amb graus centígrads, respectivament. Premeu
Aceptar.
- Seleccioneu el
títol del gràfic i premeu el botó dret del ratolí. Accediu a Formato
del título del gráfica | Fuente i assegureu-vos que la mida és igual
a 10. Accepteu.
- Seleccioneu el
títol de l'eix vertical de la dreta i premeu el botó dret del ratolí.
Accediu a Formato del título del eje | Fuente. La mida ha de
ser 8 i l'estil Normal. Accediu ara a la fitxa Alineación
i feu que l'orientació estigui a 0 graus. Així, el títol quedarà
escrit en horitzontal. Accepteu.
- El títol encara
està seleccionat. Aprofiteu-ho per arrossegar-ho fins a la part superior
de l'eix, com està a la figura. Per arrossegar-lo, cal que el punter
es col·loqui sobre una de les cantonades i premeu el botó esquerre del
ratolí.
- Repetiu aquest
procés amb el títol de l'eix de la dreta.
Per situar el gràfic:
- Arrossegueu la
finestra gràfica i modifiqueu la seva mida fins que quedi com es veu
a la figura.
- Cliqueu a la part
interior blanca del gràfic fins que quedi seleccionada l'Área de
trazado. Podeu arrossegar els quadradets negres per modificar la
mida i la situació del gràfic dins de la finestra gràfica.
Per acabar aquest
gràfic, podeu fer l'últim detall. Observeu que, a l'eix vertical esquerre
(el de les pluges), l'escala va de -20 a 80. Aquest -20 no té cap sentit,
però s'ha de posar perquè la relació entre les escales dels dos eixos
sigui correcta. A continuació, us presentem una manera de "tapar" aquest
-20:
- Seleccioneu la
finestra gràfica i premeu el botó dret del ratolí. Accediu a Opciones
de gràfico | Títulos. Entreu, a l'apartat Segundo eje de categorías,
cinc punts (.....). Accepteu.
- El títol que heu
creat servirà per tapar el nombre negatiu. Amb el títol seleccionat,
premeu el botó dret del ratolí. Accediu a Formato del título del
eje | Tramas i trieu el color blanc a l'apartat Área. D'aquesta
manera, el fons del títol no és transparent. Accediu ara a Fuente
i trieu un color clar, però no el blanc, perquè el fons es transformarà
en negre. Accepteu.
- Arrossegueu aquest
fals títol fins a tapar el -20.
- Deseu el llibre.
Elaboració
del gràfic de Barcelona
Per elaborar el climograma
de Barcelona podeu seguir el procediment anterior procurant que els dos
gràfics quedin a la mateixa altura, per a una millor comprovació. Al final,
deseu el llibre.
|
