El GeoGebra com a creador de gràfics.

En el dia a dia escolar es realitzen continuament treballs, powerpoint, cartells, etc. Existeix una certa mancança en el coneixement d'instruments que ens facilitin la realització de gràfics i dibuixos que permetin enriquir-los, sovint semble que si no podem trobar un gràfic buscant-lo pel google ja no el podem realitzar.

Veurem amb un exemple com podem realizar i utilitzar un gràfic amb GeoGebra.

En aquest cas és un gràfic del temps de gestació de diferents espècies d'animals.

Imaginem que ja tenim les dades:

I també ens hem preocupat de buscar les imatges corresponents:

Creem una nova construcció de GeoGebra i fem Visualitza->full de càlcul

Copiem les dades que volem representar

A la línia d'entrada teclejem GràficdeBarres[0, 900, C2:C10]

Aquesta instrucció té 3 paràmetres:

• El primer que en aquest cas és 0, és el punt inicial a l'esquerra on es començen a dibuixar les barres.
• El segon, 900 , és el punt final a la dreta de les barres com que tenim 9 barres per representar hem calculat una amplada de 100.
• El tercer paràmetre, C2:C10, es refereix a les caselles amb les dades, de la C2 fins a la C10

És una instrucció útil encara que, de ben segur, properament, en les succesives versions del GeoGebra les possibilitats de gràfics seràn molt més grans.

Amb la versió actual, una de les limitacions, consisteix en que no es poden posar retols de text a l'eix horitzontals.

En el nostre cas per il·lustrar a qui correspon cada barra hi possarem les imatges. Prèviament en un programa de dibuix les hem dimensionades a 70 pixels d'amplada (ja que l'amplada de cada barra és de 100 pixels).

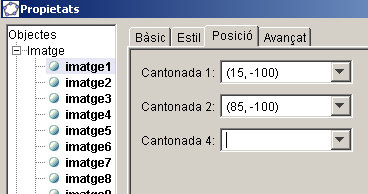

Un cop insertada cada imatge anem a les seves Propietats->Posició i indiquem les posicions de les cantonades inferiors de cada imatge, per exemple la del hamster seria:

ja que si l'amplada és 100 i ocupa 70, hi ha 15 pixels de marxe a cada costat.

Naturalment es poden fer gràfics amb rectangles, cercles, sectors, fletxes i altres elements del GeoGebra dibuixats un a un.

Aquí per exemple hem afegit a més a més 3 línies horitzontals indicant els periodes de 1 més, 1 i 2 anys. Ho hem fet escrivint a la línia d'entrada, succesivament, les seves equacions y=31 y=365 i y=365*2

Un cop feta la construcció per tal de imprimir-la o incorporar-la a una presentació, o un text fem

Fitxer->Exporta->Copia la zona gràfica al porta-retalls i des d'on vulguem tenir la construcció l'enganxem.
