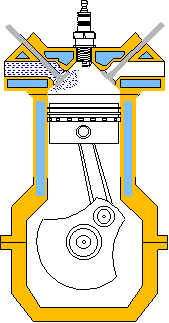

ADMISSIÓ:
-
L'èmbol
passa del punt mort superior al punt mort inferior.
-
La vàlvula
d'admissió està oberta i la d'escapament tancada.
-
La mescla
aire i gasolina és succionada pel pistó en el seu desplaçament.
|
 |
COMPRESSIÓ:
L'èmbol
passa del punt mort inferior al punt mort superior.
La vàlvula
d'admissió es tanca i la d'escapament resta tancada.
La mescla
aire i gasolina es comprimeix a dintre del cilindre.
|
 |

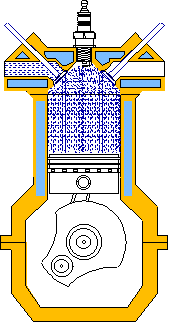

EXPLOSIÓ
I EXPANSIÓ:
Quan l'èmbol
està al PMS, salta una espurna de la bugia i es crema la mescla,
es produeix un increment de la temperatura i de les pressions internes
i aquesta ona expansiva empenya a tots els costats de la càmbra
de compressió.
L'èmbol
és empentat del PMS fins al PMI.
És
la única fase del cicle que produeix treball i per tant moviment,
cedint-lo a la resta de les fases del cicle.
|
 |

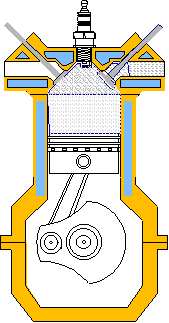

ESCAPAMENT:
-
L'èmbol
passa del punt mort inferior al punt mort superior.
-
La vàlvula
d'admissió resta tancada i s'obre la d'escapament.
-
Els gasos
cremats són empentats per l'èmbol a través de la vàlvula
d'escapament fins a l'exterior.
|
