Electricitat - Pràctica 5 - Circuit conmutat


    Introducció

    Igual que els interruptors, els commutadors són elements de comandament els contactes dels quals tenen dues posicions estables. A diferència dels interruptors, els commutadors permeten l'elecció de diferents circuits elèctrics.
    El circuit de la pràctica 4 permet encendre una de les dues bombetes, però només una alhora.
    Però a sovint volem encendre un llum des d'un punt, com ara la porta de l'habitació, i tancar-lo des del mateix punt, o des d'un altre, com ara el llit, això és el que farem ara.

    Els commutadors es poden classificar en:
  • Commutador de dues posicions o simple.
  • Commutador d'encreuament.


    • Llegiu tot el que heu de fer abans de començar !

    Circuit

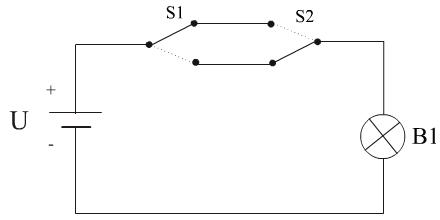

    Munteu el següent circuit i observeu el seu funcionament.


    Informe de la pràctica
    Recordeu fer un informe de cada pràctica.

    Conclusions
    Contestar a les següents preguntes et pot ajudar a treure conclusions:
    1. Es possible encendre la bombeta des dels dos conmutadors?
    2. Es possible apagar la bombeta des dels dos conmutadors?
    3. Què passa si dues persones acciones els dos conmutadors quasi alhora?
    4. Quin circuit és més útil, aquest o el de la pràctica anterior? Per què?
    5. Heu vist a casa vostra, o a l'escola, aquest circuit o el de la pràctica anterior? A on?
    6. Segur que heu vist algun cop un llum que es pot encendre i apagar des de tres punts diferents, per exemple a uns zona de pas. Sabrieu dir quin és l'esquema necessari per aconseguir-ho?
    7. Dibuixeu l'esquema del circuit que heu muntat.
