Electricitat - Pràctica 6 - Commutador d'encreuament
Introducció
Commutador d'encreuament
Presenta dues entrades i dues sortides. En una posició, cada una de les entrades es connecta amb una de les sortides. A l'altra posició, les dues entrades canvien de sortida. El commutador d'encreuament és un dispositiu que permet invertir la polaritat que s'aplica a un operador.
El seu simbol és:
Llegiu tot el que heu de fer abans de començar !

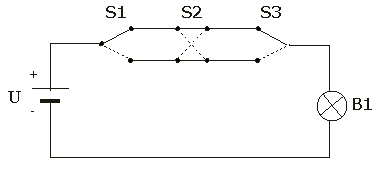

Circuit
Munteu el següent circuit i observeu el seu funcionament.
Informe de la pràctica
Feu un informe per cada pràctica.
Conclusions
Contestar a les següents preguntes et pot ajudar a treure conclusions:
1. Es possible encendre la bombeta des dels tres interruptors?
2. Es possible apagar la bombeta des dels tres interruptors?
3. Què passa si dues persones acciones dos interrutor quasi alhora?
4. Quin circuit és més útil, aquest o el de la pràctica anterior? Per què?
5. Heu vist a casa vostra, o a l'escola, aquest circuit o el de la pràctica anterior? A on?
6. Dibuixeu l'esquema del circuit que heu muntat.
