Electricitat - Pràctica 7 - Selector
Introducció
Selector
Equival a diversos interruptors amb un born comú (entrada). Permet escollir una de totes les sortides. Noteu que el commutador simple és un cas particular d'un selector.
Símbol normalitzat
Aquest circuit, a més de seleccionar el circuit desitjat (selector de tres posicions), permet apagar les tres bombetes amb l'interruptor.
Llegiu tot el que heu de fer abans de començar !
Circuit

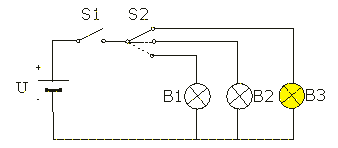

Munteu el següent circuit i observeu el seu funcionament.
Informe de la pràctica
Feu un informe per cada pràctica.
Conclusions
Contestar a les següents preguntes et pot ajudar a treure conclusions:
1. Per què serveix l'element S1? Com es diu?
2. Es possible apagar la bombeta des dels dos interruptors?
3. Per què serveix l'element S2? Com es diu?
4. Heu vist a casa vostra, o a algun altre lloc, aquest circuit? A on?
5. Dibuixeu l'esquema del circuit que heu muntat.
