Electricitat - Pràctica 9 - Presa de corrent
Introducció
Presa de corrent
Encara que la presa de corrent no és un element de comandament, permet la connexió d'una càrrega a un circuit elèctric.
Hi ha preses de corrent que tenen presa de terra, que és el punt de connexió de la instal·lació elèctrica interior i els elements de protecció amb la presa de terra de l'edifici.
Símbol normalitzat
Sense presa de terra:
Amb presa de terra:
Circuits d'aplicació

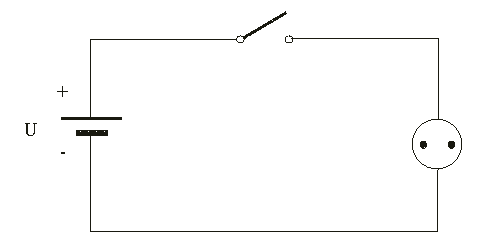

El circuit de la figura permet controlar la càrrega connectada a la presa de corrent. A la presa s'hi pot connectar qualsevol element amb endoll, com ara una rentadora, un calefactor, etc.

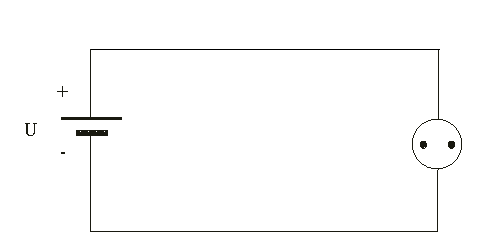

Gairebé sempre el circuit d'aplicació no inclou l'interruptor, ja que l'incorpora el dispositiu que es connecta a la presa de corrent, com ara una làmpada de taula.
Llegiu tot el que heu de fer abans de començar !
Circuit
Munteu el següent circuit i observeu el seu funcionament.
Informe de la pràctica
Feu un informe per cada pràctica.
Conclusions
Contestar a les següents preguntes et pot ajudar a treure conclusions:
1. Es possible encendre la bombeta des dels dos interruptors?
2. Es possible apagar la bombeta des dels dos interruptors?
3. Què passa si dues persones acciones els dos interrutor quasi alhora?
4. Quin circuit és més útil, aquest o el de la pràctica anterior? Per què?
5. Heu vist a casa vostra, o a l'escola, aquest circuit o el de la pràctica anterior? A on?
6. Dibuixeu l'esquema del circuit que heu muntat.
