Circuits elèctrics

PRÀCTICA nº 12: Circuits elèctrics

Material
2 portabombetes 2 bombetes 1 pila 1 clip Fil elèctric	1 goma elàstica 1 cartolina 4 enquadernadors petits 10 enquadernadors grans
Procediment

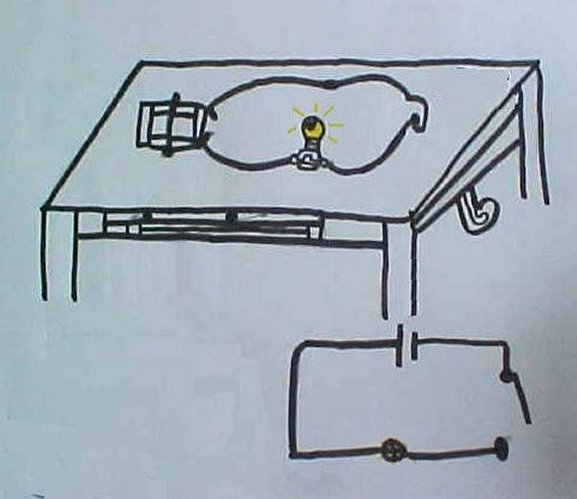

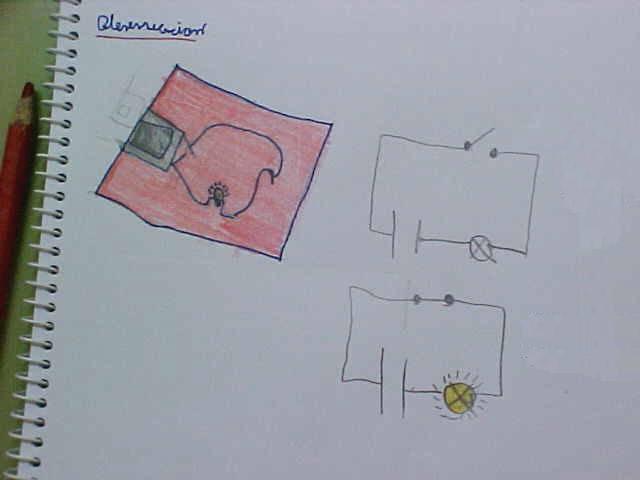

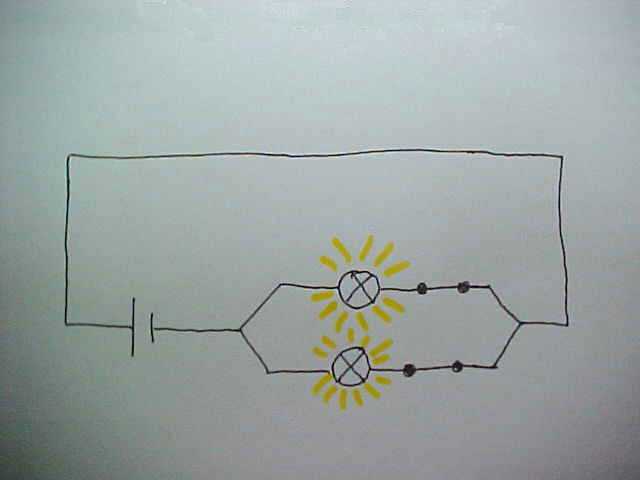

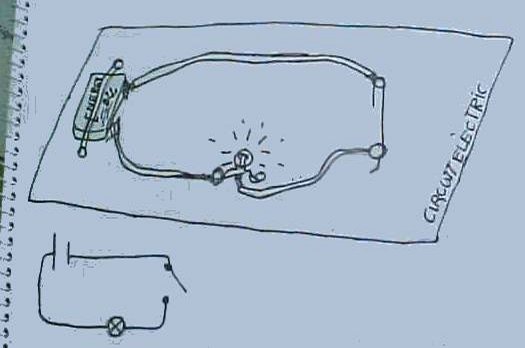

Amb un portabombetes, una bombeta i una pila muntem un circuit elèctric simple. Amb dos portabombetes, dues bombetes i una pila muntem un circuit elèctric amb les dues bombetes en paral·lel. Anotem les observacions i dibuixem els circuits elèctrics amb símbols.
Observacions
En el circuit senzill quan el circuit és obert la bombeta està apagada. En el circuit senzill quan el circuit és tancat la bombeta està encesa. El circuit que té les dues bombetes representa el que podria ser una casa. Com que hi ha nterruptors independents es pot encendre una bombeta i tenir l'altra apagada, o bé es pot tenir les dues bombetes enceses alhora, o bé tenir-les totes apagades.


Circuits elèctrics

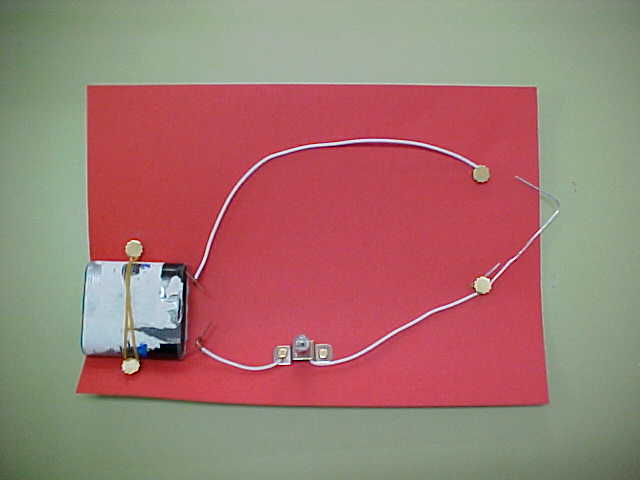

Circuit obert, bombeta apagada	Circuit obert, bombeta apagada

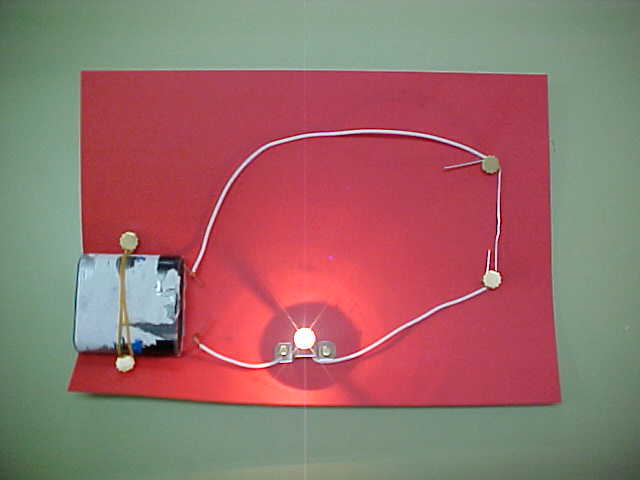

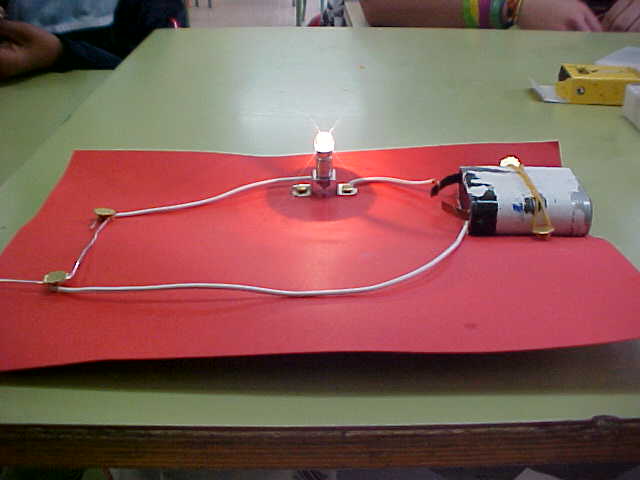

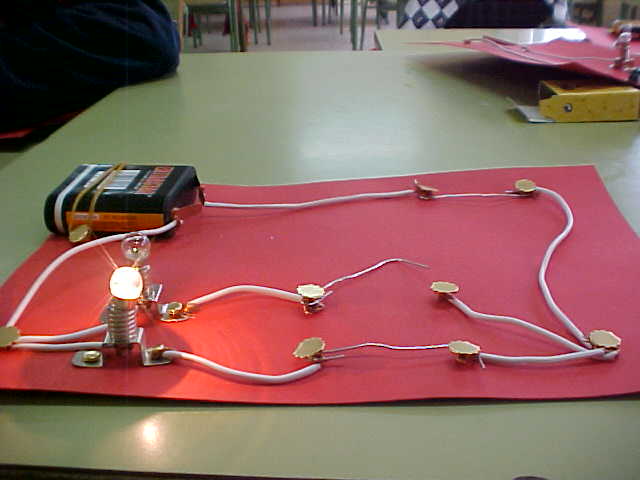

Circuit tancat, bombeta encesa	Circuit tancat, bombeta encesa

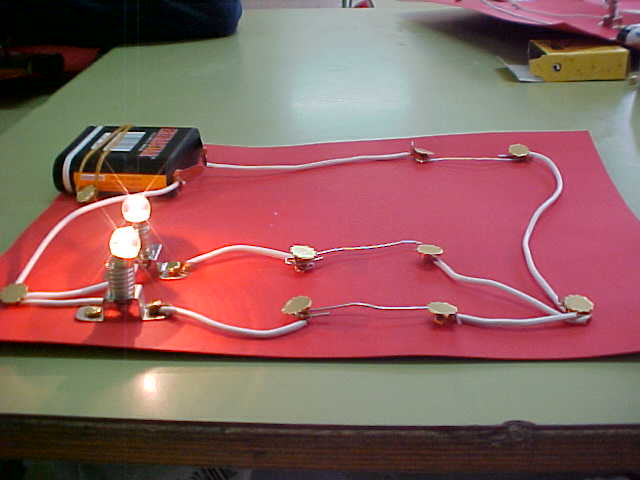

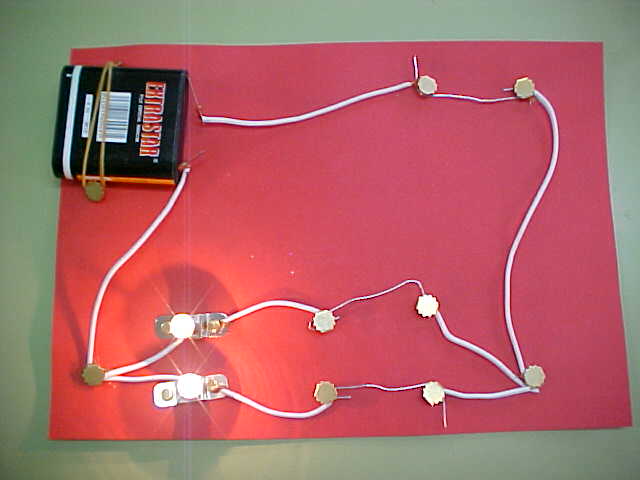

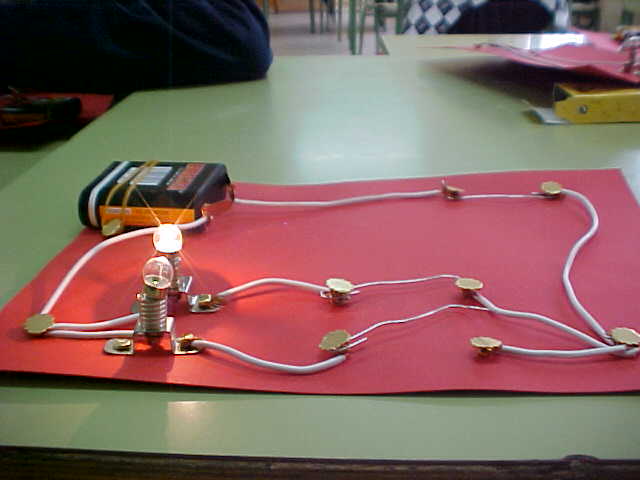

Dues bombetes en paral·lel enceses	Dues bombetes en paral·lel enceses

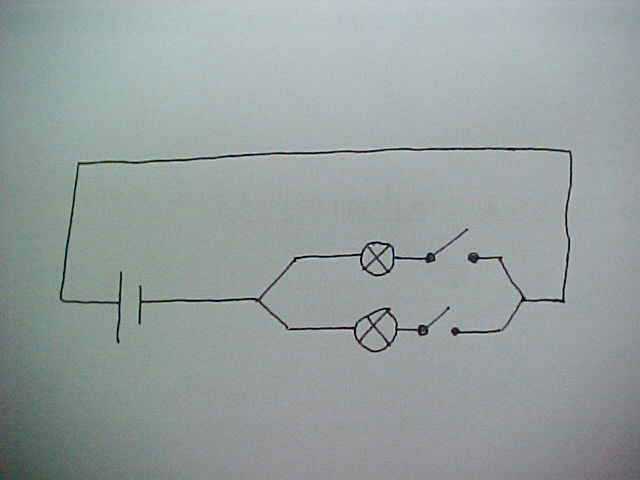

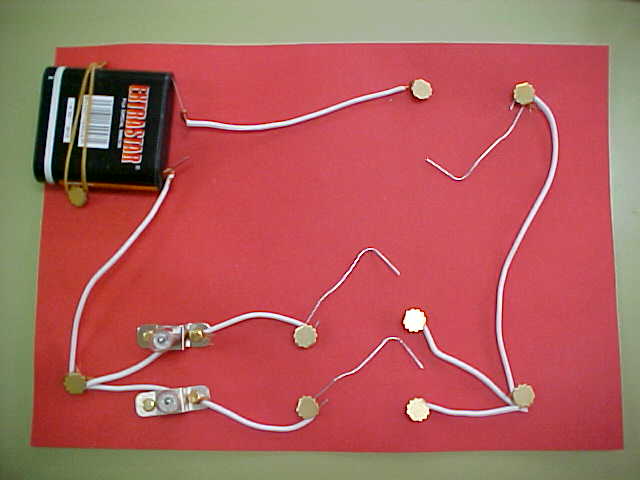

Dues bombetes en paral·lel apagades	Dues bombetes en paral·lel, una encesa i l'altra apagada

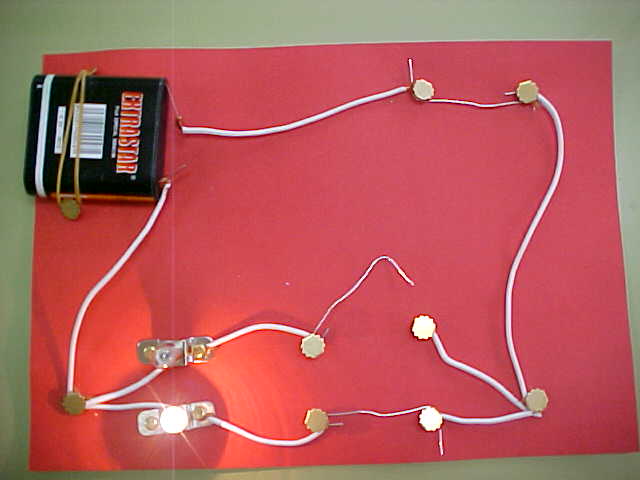

Dues bombetes en paral·lel, una encesa i l'altra apagada	Dues bombetes en paral·lel, una encesa i l'altra apagada

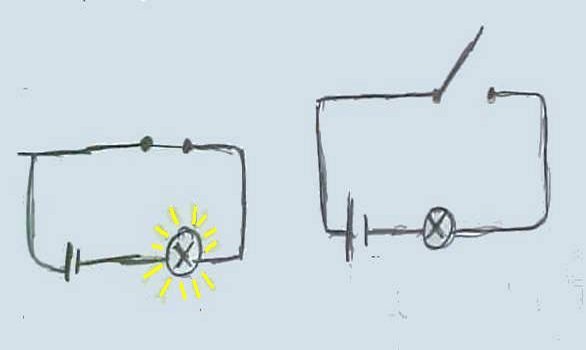

Circuit tancat i circuit obert	Circuit tancat i circuit obert

Circuit tancat	Circuit obert i circuit tancat

Circuit obert i circuit tancat	Bombetes en paral·lel apagades

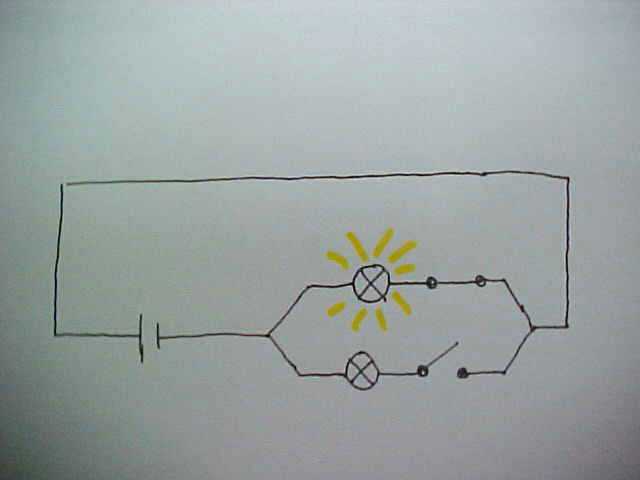

Bombetes en paral·lel: una encesa i una altra apagada	Bombetes en paral·lel enceses
