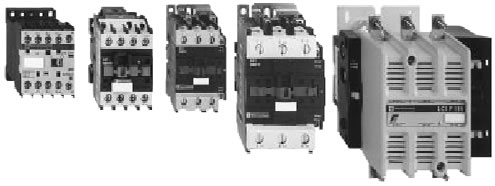

Què
és un contactor? Doncs un aparell mecànic
de connexió controlat mitjançant
un electroimant amb un funcionament tot –
res. Quan la bobina de l’electroimant resta
sota tensió, el contactor es tanca, establint a traves
del seus contactes (pols) un circuit entre la xarxa d’alimentació
i el receptor que controla.
Quan aquesta deixarà de rebre tensió el circuit
magnètic es desmagnetitza i el contactor s’obre per
efecte bé d’una molla situada entre l’armadura
móbil i la part fixa del circuit magnètic, o per
per gravetat ( en alguns casos).
Avantatges
dels contactors:

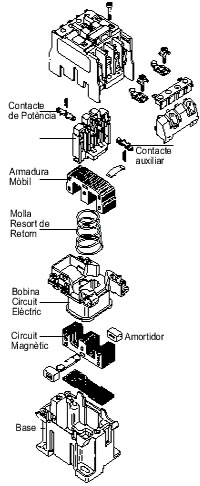

Els principals component d'un contactor són: L’electroimant:
és l’element motriu del contactor. El
podem dividir en el circuit magnètic i la bobina.
El circuit magnètic sol estar constituït
per l’apilament de xapes magnètiques per tal de reduir
les pèrdues per Foucault (pèrdues en el circuit
magnètic) un o dos anells de desfasament o espires de Frager
que generaran un flux magnètic desfasat que permetrà
anular vibracions sorolloses. La bobina és
l’encarregada de generar el flux magnètic necessai
per atraure l’armadura mòbil de l’electroimant.
Sol muntar-se obre una de les branques del circuit magnètic
i està fabricada amb fil de coure recobert d’esmalt
aïllant. Podem suportar temperatures de fins 180º C.
Els contactes de potència o pols, seran
els encarregat d’establir o interrompre la circulació
del corrent elèctric pel circuit principal. Es a dir, seran
els que governaran el funcionament del receptor. Els contactes
auxiliars realitzaran funcions d’automanteniment
(realimentació) senyalització, enclavament, etc.
