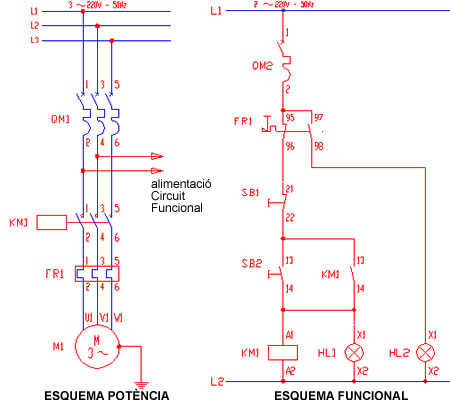

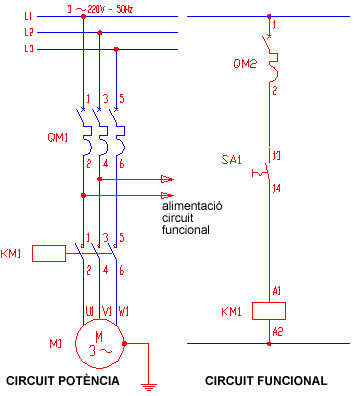

Arrancada
d'un Motor Trifàsic mitjançant polsadors Paro/marxa,
protecció per Relé Tèrmic i Senyalització
Òptica de Marxa i d'actuació de Relé Tèrmic.
Llegenda:
QM1-
Interruptor Magnetotèrmic del Circuit de Potència.
QM2- Magnetotèrmic Circuit de comandament (Funcional).
SB1- Polsador d'aturada.
SB2- Polsador de marxa.
KM1- Contactor.
M1- Motor.
HL1-
Làmpada Motor en marxa.
HL2- Làmpada Relé Tèrmic.
