PROGRAMANT EL ZELIO. Entrades TOT/RES. Sortides
Les entrades s'emprem exclusivament com a contactes. Aquest contacte ens donarà l'estat del captador connectat a ell. Les sortides s'empraran com a Bobines de Sortida o com a contactes.
Ix
Contacte d'entrada NO. (x de 1 a 8 si les entades analòguiques les fem treballar com digitals)
ix
Contacte d'entrada NT. (x de 1 a 8 si les entades analòguiques les fem treballar com digitals)

[Qx
Bobina de Sortida. S'activarà quan rebi un senyal lògic 1 (x de 1 a 4)
_[Qx
Bobina de Sortida. S'activarà quan detecti un canvi d'estat (x de 1 a 4) . Aquesta bobina seria l'equivalent d'un Telerruptor Elèctric.
SQx
Bobina de Sortida. Forçat de la sortida a 1 ( Sortida activada) (x de 1 a 4)
RQx Bobina de Sortida. Forçat de la sortida a 0 ( Sortida desactivada) (x de 1 a 4)

Qx
Contacte de Bobina de Sortida NO. (x de 1 a 15 HEX, 1 a 9 i ABCDEF)
qx
Contacte de Bobina de Sortida NT. (x de 1 a 15 HEX, 1 a 9 i ABCDEF)
  • Es recomana emprar només un cop per programa l'activació d'una bobina [ _[.
  • Si emprem el SET de Bobina caldrà preveuré un Reset.

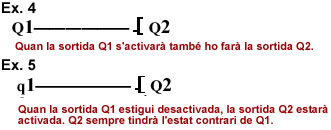

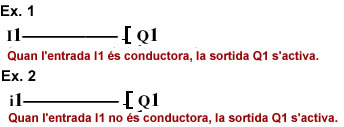

  Exemples.


  Exemple 3.

Circuit de Potència i Circuit de Commandament per l'Arrancada Directa d'un Motor Trifàfic.

  • S1 - Polsador Paro.
  • S2 - Porsador marxa.
  • KM1 Contactor.
  • Altres - Disjuntor.
Mitjançant la tecla SEL/OK seleccioneu PROGRAMA.
Tot seguit apareix la següent pantalla (quadrat intemitent)
Si pitjem OK apareix l'entrada I i amb les tecles de navegació Z1 o Z3 seleccionarem el tipus de contacte I o i
  Si pitjem Z2 ens desplaçarem al següent diguit 1, i de nou amb Z1 o Z3 modificarem el seu valor si és necessari.
  • Si pitjem Z2 podrem entar el contacte següent.
  • Modificarem amb la tecla Z1 el valor a 2 i pitjarem SEL/OK per a validar.
  • Amb Z2 ens desplaçarem fns el fi de línia ( zona de bobines)
  • Polsarem SEL/OK i triarem el tipus de Bobina.
  • Ens apareix intermitentment [Q i amb Z1 o Z3 triarem el tipus de Bobina. Amb SEL/OK Validarem.
  • Pijant de nou SEL/OK passarem a la següent línia. Les connexions apareixeran automàticament.

Comprovem el funcionament
Primer, polsarem ESC per sortir-nos de la pantalla de programació. Ens desplaçarem mitjançant Z3 fins l'opció RUN/STOP, i entrarem en ella pitjant SEL/OK.
Entrem en la pantalla RUN. Aquesta ens preguntara si volem fer correr el programa. Selecionarem si i pitjarem SEL/OK per validar. Pitjarem ESC i anirem a la següent pantalla.
En aquesta i en mode RUN podrem visualitzar els estats de les entrades i sortides.


Quan polsarem S2 la sortida Q1 s'activara. Aquesta activarà el Contactor KM1 que arrancarà el Motor. Per aturar-lo caldrà pitjar S1
